三菱HF-MP13B带制动交流伺服电机结构

　　这款带制动功能的交流伺服电机，核心适配高精度位置控制类工业场景，在3C电子装配线的点胶、贴片工位，数控车床的进给轴驱动，包装机械的定长送料机构，以及自动化仓储堆垛机的行走、提升单元中都有广泛应用，其自带的制动模块可在设备断电、急停触发时快速锁止输出轴，避免垂直安装工况下负载下坠引发的设备碰撞、工件报废问题，也能在高速启停的往复运动场景中缩短定位稳定时间，提升整机运行节拍。

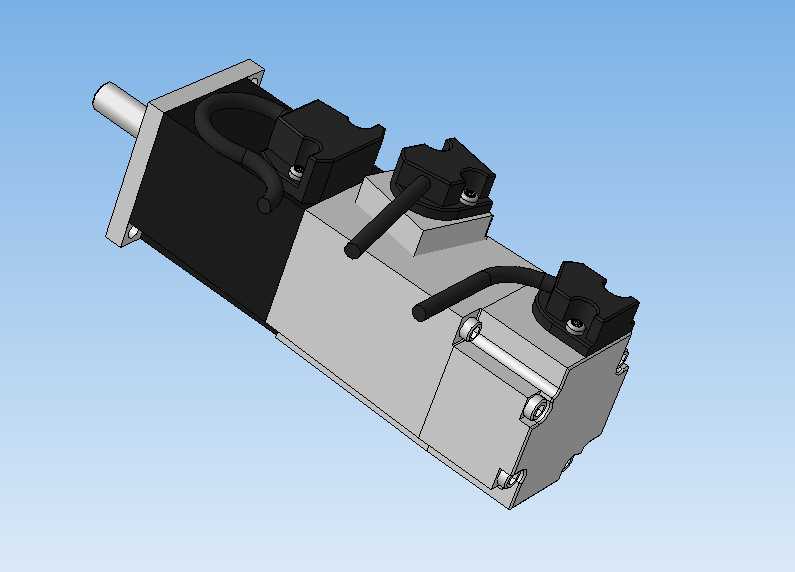

　　从结构设计逻辑来看，这款电机采用方形机座与分段式壳体布局，输出端为标准圆柱轴伸搭配平键连接结构，可直接适配同步带轮、联轴器、行星减速器等常见传动连接件，无需额外定制转接轴套；机壳表面设置的多组安装凸台带通孔，既可以通过法兰端面完成水平、垂直方向的固定，也能依托侧面安装孔实现贴装固定，适配不同设备的安装空间约束。后端的制动模块与电机本体采用同轴集成设计，没有额外突出的外置结构，可减少整机占用的安装空间，接线端子采用侧置快插式结构，三个独立的接线座分别对应动力线、编码器线与制动控制线，布线时可根据设备走线方向调整线缆走向，避免与周边运动部件产生干涉。

　　从安装边界来看，这款电机的输出轴轴径、轴伸长度，机座安装孔的孔距、定位止口尺寸都遵循同功率段伺服电机的通用安装规范，可直接替换同规格的其他品牌同功率带制动伺服电机，无需对设备安装板进行二次加工；电机本体的径向尺寸控制紧凑，在多轴并排安装的机械手关节、多工位转盘驱动场景中，相邻电机之间不会出现壳体干涉问题，可有效缩小设备整体体积。制动模块的设计采用失电制动原理，正常通电运行时制动摩擦片完全脱开，不会额外增加电机运行阻力，也不会产生额外的摩擦损耗与噪音，当控制回路断电或者制动信号触发时，内置弹簧会快速推动摩擦片压紧制动盘，在数十毫秒内完成输出轴锁止，锁止扭矩可匹配电机额定输出扭矩，可承受额定负载下的静止锁止需求，不会出现溜轴问题。

　　编码器部分集成在电机尾端，与转子同轴连接，可实时反馈转子位置、转速信息给伺服驱动器，实现全闭环位置控制，位置控制精度可满足大部分中高端工业设备的定位需求，在频繁正反转、短时过载的工况下，电机的转矩输出平稳，不会出现明显的转矩波动，可保证设备运行的一致性。在散热设计上，电机壳体采用铝合金压铸成型，表面做平整处理没有额外的散热鳍片，依靠壳体与安装金属板的接触传导完成散热，在额定转速、额定负载的连续运行工况下，壳体温度可稳定在合理区间，不会出现过热退磁问题，适配大部分工厂车间的常规运行环境，无需额外加装散热风扇即可满足连续运行需求。
