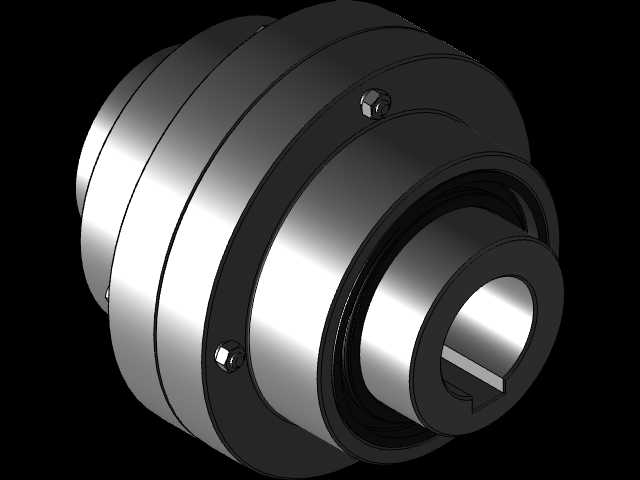

轴径48mm扭矩1600Nm鼓形齿式耦合结构

　　这类齿式耦合结构常应用在重载工业传动场景中，比如冶金产线的辊道传动、矿山输送设备的动力衔接、重型减速机与工作机的轴系对接，核心作用是补偿两根被连接轴之间的径向、角向与轴向安装偏差，在持续传递大扭矩的同时，抵消轴系对中误差带来的附加载荷，避免轴承、密封件过早出现疲劳损坏。区别于普通弹性联轴器，齿式耦合依靠内外齿的啮合来传递扭矩，能承受的载荷上限更高，适合在转速中等、冲击载荷不大的连续运转工况下长期工作，日常维护仅需定期检查齿面润滑状态，更换润滑脂即可，运维成本远低于同载荷等级的其他连接结构。

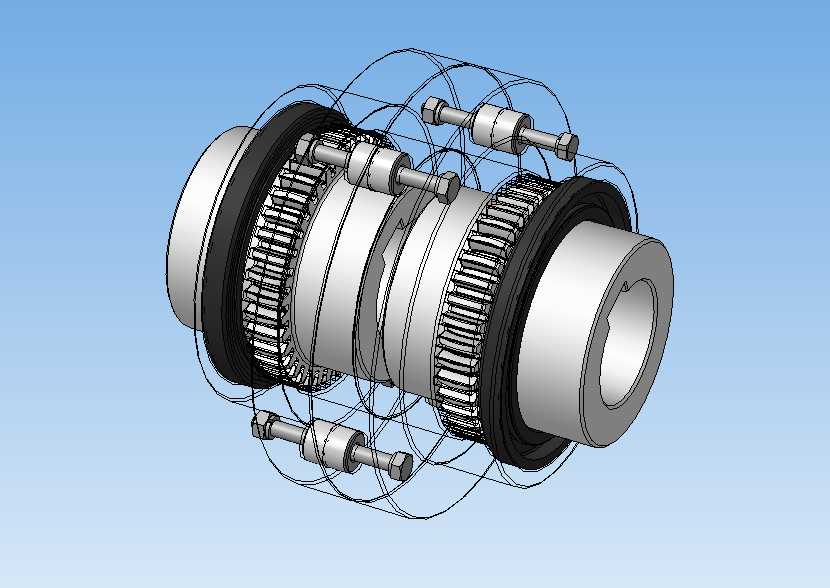

　　从结构设计逻辑来看，这套耦合采用对称布置的双外齿轴套与内齿圈配合形式，外齿加工成鼓形修形齿面，齿向方向带有微量的弧度，当两轴存在角向偏移时，鼓形齿面可以始终保持均匀接触，不会出现普通直齿联轴器在偏角状态下的齿端棱边接触、局部应力集中的问题。连接螺栓采用铰制孔螺栓设计，螺栓杆部与法兰孔为过渡配合，能精准保证两个半联轴器的同轴度，同时承受传动过程中的横向剪切力，避免普通螺栓连接在交变载荷下出现松动、滑移的问题。两端的轴孔直径为48mm，采用普通平键连接的轴系配合形式，适配标准直径的输出轴与输入轴，安装时无需对轴端做额外的非标加工，直接按照标准公差配合装配即可。

　　在安装边界上，这套耦合的径向最大轮廓尺寸控制在合理范围内，不会占用过多的设备径向安装空间，轴向总长度适配常规的轴端预留间隙，安装时仅需要保证两轴的径向偏移量在允许补偿范围内，角向偏角不超过设计允许的1.5度，轴向窜动量在预留的补偿行程内，即可保证长期稳定运转。齿面的啮合侧隙经过精准设计，既可以补偿热胀冷缩带来的轴系长度变化，也不会因为侧隙过大导致传动反向冲击，在正反转切换频繁的工况下也能保持平稳的扭矩传递。外齿与内齿的材质均采用合金结构钢调质处理，齿面做高频淬火硬化，硬度达到HRC45-50，具备足够的耐磨性与接触疲劳强度，能在额定1600Nm的扭矩下长期工作，短时过载能力可以达到额定扭矩的2倍，应对传动系统的启动冲击、短时载荷波动不会出现断齿、塑性变形等失效问题。

　　在实际选型应用中，这类齿式耦合不需要额外的制动、缓冲结构，依靠自身的金属齿啮合即可完成动力传递，适合在环境温度-20℃到80℃的工况下使用，不适合在有强腐蚀、无润滑的极端环境下工作。装配时需要先将两个外齿轴套分别加热装配到两根待连接的轴端，待冷却固定后再吊装内齿圈组件，对齐铰制孔螺栓孔后穿入螺栓，按照对角顺序分次拧紧螺栓到规定扭矩，最后注入润滑脂密封端盖即可完成安装。日常巡检过程中可以通过端盖的观察孔检查齿面润滑状态，每运行半年补充一次润滑脂，每两年拆解检查一次齿面磨损量，当齿面磨损量达到原齿厚的15%时就需要更换相关配件，避免出现打齿故障导致整条产线停机。相较于膜片联轴器、弹性套柱销联轴器，同扭矩等级下的齿式耦合径向尺寸更小，转动惯量更低，对轴系的附加载荷更小，在重载传动场景下的综合性价比更高，是中大功率传动系统轴系连接的首选结构之一。
