18Nm扭矩直驱伺服回转工作台结构

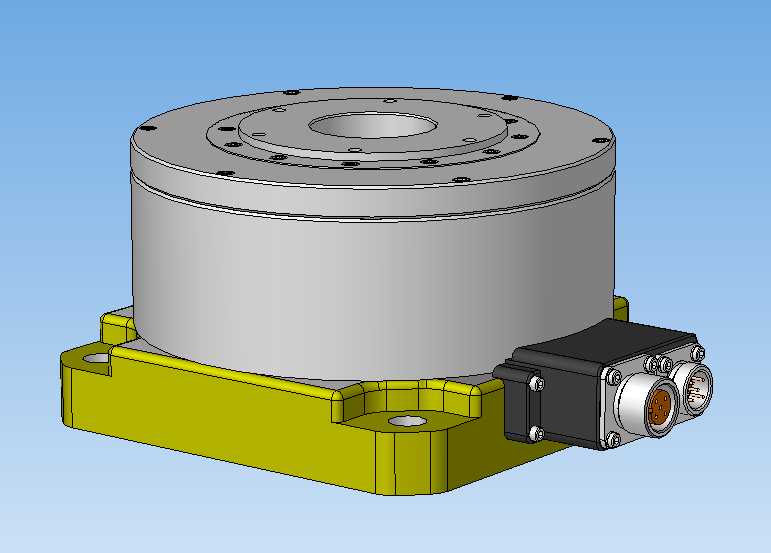

　　在精密自动化装配、半导体晶圆搬运、高精度检测工位的布局设计中，回转类执行部件的选型往往直接决定整套设备的节拍上限与重复定位精度，这款额定输出扭矩18Nm的直驱式伺服转盘，正是针对中低负载、高响应回转需求开发的一体化执行单元，省去了传统蜗轮蜗杆、齿轮减速结构带来的背隙误差与传动损耗，能直接对接负载端完成高精度角度分度、连续回转动作。从结构设计逻辑来看，这款转盘采用了中空轴式的本体布局，上部的圆形安装法兰面预留了多组均布的螺纹安装孔，可直接适配工装夹具、吸盘载台、检测探头等末端负载的固定需求，中空的中心通孔可方便气路、电路管线从转台中心穿过，避免设备运行过程中管线随转台回转发生缠绕，这一设计在多工位转盘装配设备、视觉检测旋转台场景中能大幅简化走线布局，减少外部拖链的使用空间。

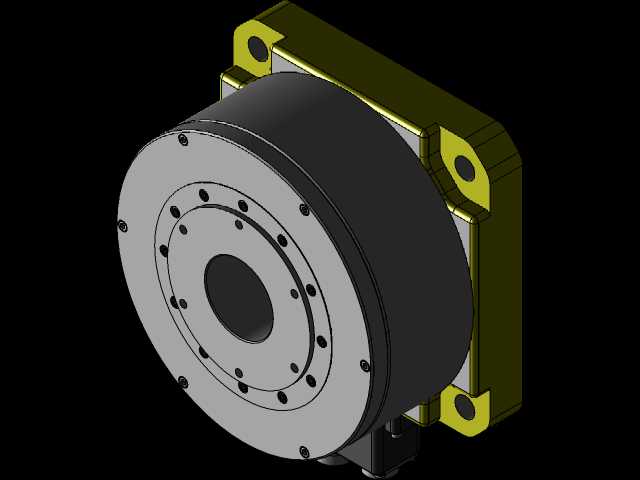

　　下部的黄绿色安装基座采用了带凸台定位的法兰安装结构，基座四角预留了沉头安装孔，可直接固定在设备铝型材台面或者钢板安装基准面上，基座与上部回转本体之间采用了高精度交叉滚子轴承作为回转支撑，既能承受径向、轴向的复合负载，也能保证回转过程中的跳动精度控制在微米级，满足精密检测、精密装配的公差要求。本体侧方集成的接线模块采用了工业级快插式接头设计，包含动力供电接口与编码器信号反馈接口，接头部分做了金属屏蔽外壳处理，可在工业现场复杂电磁环境下保证信号传输的稳定性，避免编码器信号受干扰导致的位置丢步、定位偏差问题，模块与本体之间采用密封螺丝固定，可满足常规车间环境下的防尘防泼溅要求。从实际选型适配的角度来看，这类直驱伺服转盘相比传统伺服电机搭配减速机的回转方案，整体轴向尺寸更紧凑，不需要额外设计电机安装座、联轴器、减速箱固定结构，能大幅降低设计人员的结构设计工作量，同时一体化的结构也减少了装配环节的累积误差，不需要现场反复调整电机与减速机的同轴度。在安装边界的考量上，这款转盘的基座安装孔位间距、上部法兰的安装孔分布都做了标准化设计，可直接替换同规格的传统分度盘、凸轮分割器使用，不需要对原有设备的安装台面做大规模改动，对于老旧设备的精度升级改造场景适配性很强。

　　在功能特性上，直驱结构的设计让转盘的响应速度远高于带减速机构的回转部件，可实现短距离高频次的往复回转动作，在电子元器件的引脚检测、小型零件的多面外观检测场景中，能配合高速相机完成毫秒级的角度切换，提升整台设备的检测节拍；同时没有减速齿轮的啮合间隙，在做小角度补偿、精密对位动作时，可实现角秒级的定位精度，满足芯片贴装、精密组装等场景的对位要求。设计过程中，本体的外壳采用了一体成型的金属壳体，既可以保证内部定子、转子结构的防护强度，也能提升整体的散热效率，长时间连续高速回转运行时，壳体可将电机绕组产生的热量快速散发到空气中，避免过热导致的扭矩衰减、编码器温漂问题。

　　基座与回转体之间的密封结构采用了低摩擦的密封件，既可以阻挡车间内的粉尘、切削液进入本体内部，也不会因为密封阻力过大影响转盘的低速运行平稳性，在低速回转做视觉扫描检测时，不会出现爬行、抖动的问题。对于结构设计人员来说，这类一体化伺服转盘的三维模型可直接导入装配体中做干涉检查，提前模拟转盘回转过程中与周边夹具、传感器的位置关系，避免实际装配时出现运动干涉，同时模型中预留的安装孔位、接口尺寸都和实物一致，可直接在模型中完成安装板、连接工装的设计，不需要反复核对二维样本的尺寸参数，大幅缩短设备开发的设计周期。在3C电子组装生产线的应用中，这类转盘常作为多工位循环载台的核心驱动部件，配合上下料机构、焊接机构、检测机构完成产品的工序流转，相比传统的凸轮分割器，可通过伺服参数灵活调整分度角度、回转速度，不需要更换机械结构就能适配不同规格产品的生产需求，适配柔性化生产的趋势。在光学检测设备中，这类转盘可带动被测产品做360度匀速回转，配合线阵相机完成产品全周外观的图像采集，直驱结构的低转速波动特性可保证图像采集的一致性，避免转速不均导致的图像拉伸、模糊问题。
