GOST标准弹性套柱销联轴器结构设计

　　在工业传动系统的轴系连接场景中，弹性套柱销联轴器是应用覆盖范围极广的挠性传动部件，这款适配d55mm轴径、额定传递扭矩710Nm的弹性套柱销联轴器，完全遵循GOST 21424-93标准进行结构设计，可满足多数中载工况下的两轴对中补偿与扭矩传递需求。从实际工程应用来看，这类联轴器常被布置在减速机输出端与工作机输入端之间，或是电机与负载设备的连接位置，尤其适合中小型输送机、搅拌机、普通机床主轴传动这类存在少量安装对中误差、运行过程有小幅振动冲击的场景，相比刚性凸缘联轴器，它能通过弹性元件的变形抵消两轴间的径向、角向与轴向偏移，避免轴系因强制对中产生额外的附加弯矩，有效延长轴承、轴封等易损件的使用寿命。

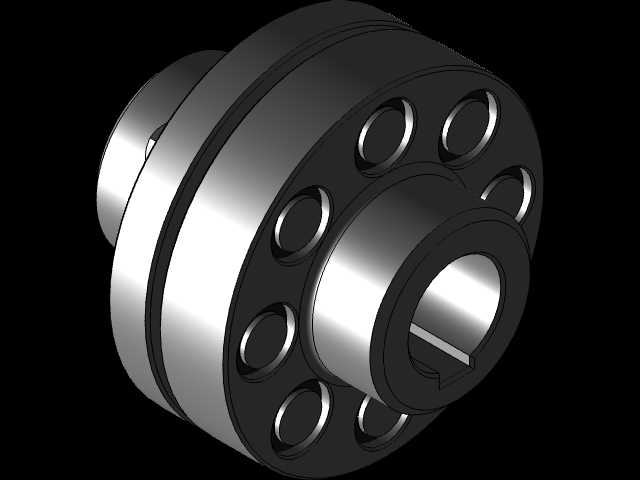

　　从结构设计思路来看，这款联轴器采用对称分布的柱销配合橡胶弹性套作为扭矩传递的核心元件，两个半联轴器分别与主动轴、从动轴通过平键实现周向固定，柱销一端固定在其中一个半联轴器的法兰孔内，另一端套装耐油橡胶弹性套后穿入另一个半联轴器的对应销孔，依靠弹性套与孔壁的挤压摩擦力传递扭矩。这种结构的优势在于拆装维护十分便捷，更换弹性套时无需移动两端的连接设备，只需要拆开法兰间的连接间隙即可完成易损件替换，相比齿式联轴器、膜片联轴器，它的零件加工精度要求更低，后期维护成本也更可控，非常适合对运维成本敏感的通用工业场景。

　　在安装边界与尺寸适配方面，这款联轴器针对d55mm的轴径做了对应的轴孔长度与键槽尺寸匹配，法兰端的柱销采用圆周均布设计，销孔位置度严格遵循GOST标准的公差要求，保证安装时柱销与弹性套的受力均匀，避免局部过载导致弹性套过早磨损。法兰外圆的尺寸经过扭矩校核，在710Nm的额定扭矩下，法兰本体的剪切应力、挤压应力均留有足够的安全裕度，即使出现短时1.5倍额定扭矩的过载工况，也不会出现法兰断裂、柱销剪切失效的问题。设计过程中还特意考虑了弹性套的压缩量控制，正常安装状态下弹性套与销孔壁之间预留了合理的预压缩间隙，既可以保证空载状态下无传动间隙，又能在轴系出现偏移时给弹性套留出足够的变形空间，避免弹性套被过度挤压产生永久变形。

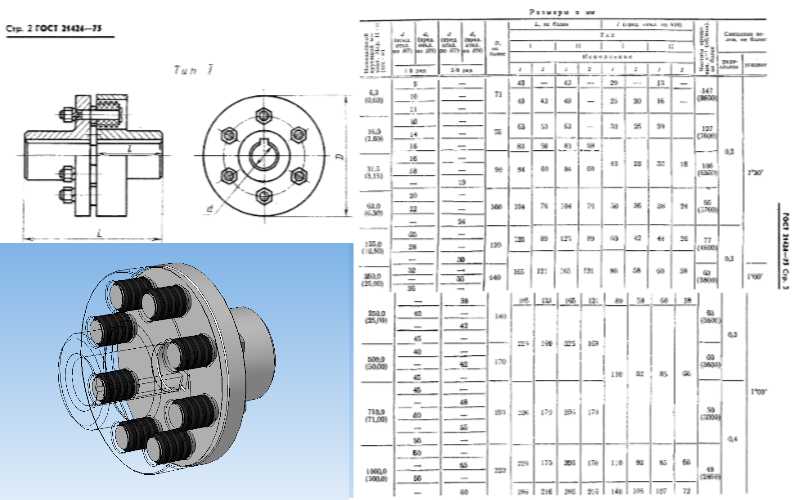

　　从实际运行特性来看，这款联轴器的橡胶弹性套除了补偿对中误差之外，还能起到一定的缓冲吸振作用，可有效吸收传动系统中来自负载端的冲击载荷，降低启动、制动瞬间的扭矩尖峰对电机、减速机内部齿轮的冲击。需要注意的是，这类弹性套柱销联轴器的工作环境温度需要控制在橡胶材料的允许范围内，避免长期接触油污、腐蚀性介质加速弹性套的老化，日常巡检时只需要观察法兰间隙处弹性套的磨损情况，即可判断是否需要更换易损件，运维难度远低于其他精密挠性联轴器。在三维建模过程中，所有结构尺寸均严格对应GOST标准的参数表，法兰厚度、柱销直径、弹性套尺寸、轴孔公差都完全符合标准规范，可直接用于设备选型阶段的装配干涉检查、传动系动态仿真，也可作为生产加工的尺寸参考依据，帮助结构设计人员快速完成轴系连接部分的方案匹配，减少重复建模的工作量。
