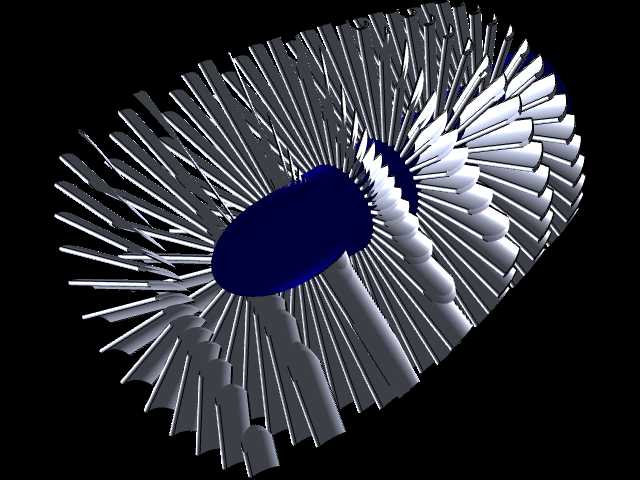

轴向压缩机定子结构三维设计

　　在航空推进、地面燃气发电、大型工业增压等场景中，轴流式压缩单元的通流效率直接决定整套动力系统的能耗水平与输出裕度，而定子作为压气机通流段的核心静子部件，其叶型排布、安装角度、流道匹配度是设计阶段需要反复校核的核心内容。该定子结构安装于压气机外机匣的环形安装槽内，与上游转子叶片排、下游转子级形成连续的通流通道，整体为环形薄壁承力结构，外径匹配对应压气机机匣的内壁安装止口，内径与转子轮毂外圆保留均匀的径向间隙，避免转子高速转动时发生动静碰磨，安装边的周向定位销孔与机匣上的定位凸台一一对应，保证整圈静子叶栅的周向位置精度，防止运行过程中受气流冲击产生周向窜动。

　　从功能实现逻辑来看，上游转子高速旋转对气流做功后，气流会带有较高的周向速度与绝对动能，若直接进入下一级转子，会导致气流攻角偏离转子叶型的设计工况范围，引发流动分离、喘振等问题，定子叶片的叶型采用可控扩散叶型设计，沿叶高方向的安装角存在连续的扭转变化，适配不同叶高处的气流来流角度，将转子出口的高速气流进行整流，把气流携带的动能部分转化为静压能，同时调整气流的流出方向，让气流以符合下一级转子设计要求的进气角度进入下游动叶通道，保障整台压气机各级的流动匹配性，避免级间流动损失过大。

　　设计过程中需要重点考量多方面的工程边界：首先是叶片的弦长、栅距匹配，整圈叶片的数量根据通流流量、压比要求计算确定，相邻叶片间的流道收敛度经过反复迭代，避免流道内出现局部扩压梯度过大引发的边界层分离；其次是叶片与内外环的连接结构，该结构采用整体铣制加工成型，叶片根部与内环、叶顶与外环的过渡位置设计有大圆角过渡，降低气流在角区的流动损失，同时减少应力集中，满足高速气流脉动载荷下的结构强度要求；再者是安装边界的公差匹配，定子组件装入机匣后，轴向定位面的平面度、与转子轴线的同轴度都有严格的公差要求，否则会导致整圈叶栅的通流间隙不均匀，引发局部气流脉动，甚至激发叶片振动。

　　在实际工程应用中，这类定子结构的设计迭代往往需要结合三维流场仿真结果反复调整叶型参数，不同工况下的气流攻角变化范围、叶片表面的马赫数分布、级间的总压损失系数都是校核的核心指标，建模过程中需要完整还原叶型的三维扭转特征、安装边的连接结构、定位特征的细节尺寸，为后续的流场仿真、结构强度校核、加工工艺编制提供准确的三维数模基础，避免数模细节缺失导致后续仿真与实际加工出现偏差。对于从事压气机结构设计、通流部件优化的工程人员而言，该类定子结构的数模可作为叶型排布、安装结构设计的参考基准，帮助设计人员快速理解轴流压气机静子段的结构逻辑与设计要点，缩短方案设计阶段的迭代周期。
