小型万向联轴器旋转接头结构设计

　　在中小扭矩传动的设备布局场景中，经常会遇到两轴存在小角度偏斜、需要在相对转动过程中持续传递扭矩的工况，比如轻工输送线的分路辊组、小型包装设备的动力传递工位、实验室小型试验台的动力输出端，这类场景往往安装空间局促，两轴的同轴度很难通过机架加工完全保证，普通刚性联轴器无法适配偏角补偿需求，而大型十字万向联轴器又会占用过多安装空间，增加整体设备的体积成本，这类小型旋转接头式联轴器就是针对这类场景开发的传动连接件。

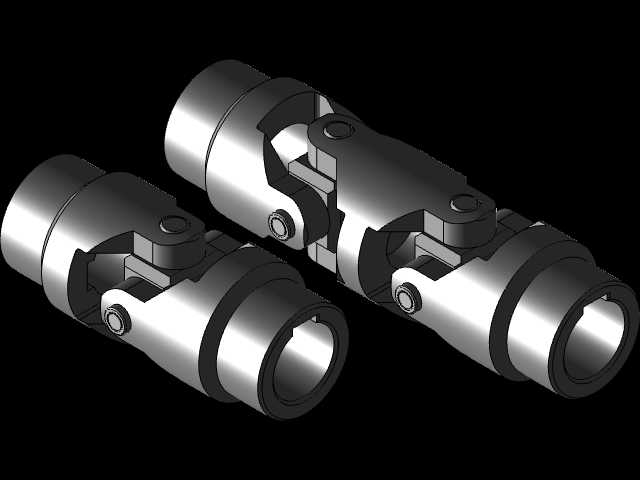

　　从实际功能来看，这类联轴器核心作用是在两轴存在最大3-5度角向偏差的状态下，稳定传递额定范围内的扭矩，同时补偿安装过程中产生的轴向、径向微小错位，避免轴系因强制对中产生额外的弯曲应力，延长配套轴承、轴件的使用寿命。和普通的小型万向节不同，这款结构采用了双十字销的铰接布局，相比单节万向节转动过程中存在的转速波动问题，双节结构可以让输入输出端的转速保持同步，消除单节万向节传动时的周期性速度波动，适合对传动平稳性有一定要求的中低转速工况，避免转速波动带来的传动振动、噪音问题。

　　设计过程中首先要确定的是扭矩传递边界，这款结构适配的额定扭矩为280Nm，对应的轴孔直径为28mm，轴孔内部设计有标准键槽，能够通过平键实现和轴端的周向固定，保证扭矩传递过程中不会出现轴和联轴器之间的打滑问题。铰接部分的十字销采用了分体式装配结构，每个铰接副都配置了耐磨衬套，减少转动过程中的铰接磨损，延长部件的维护周期，衬套和销体之间预留了合适的配合间隙，既不会因为间隙过大产生传动回程，也不会因为间隙过小出现转动卡滞的问题。联轴器两端的轴套部分采用了抱紧式的锁紧结构，通过侧面的紧定螺钉实现轴端的轴向固定，安装时不需要额外加工轴端的定位台阶，降低配套轴件的加工难度，也方便现场安装时的轴向位置调整。

　　从安装边界来看，这款联轴器整体径向最大尺寸控制在50mm以内，整体长度根据偏角补偿需求做了优化，在满足双节铰接活动空间的前提下尽可能压缩轴向尺寸，适合安装在机架内部空间狭窄的传动工位。安装过程中需要注意，两轴的实际偏角不能超过结构允许的最大补偿角度，否则会导致铰接副的受力急剧恶化，大幅缩短部件使用寿命，同时安装时要保证两端轴的插入深度符合设计要求，避免轴端顶到联轴器内部的铰接结构，影响转动灵活性。铰接部位的润滑结构做了简化设计，日常维护时只需要定期在铰接缝隙处加注润滑脂，就可以保证铰接副的长期顺畅运转，不需要复杂的维护操作，适合非重型工业场景的长期使用。

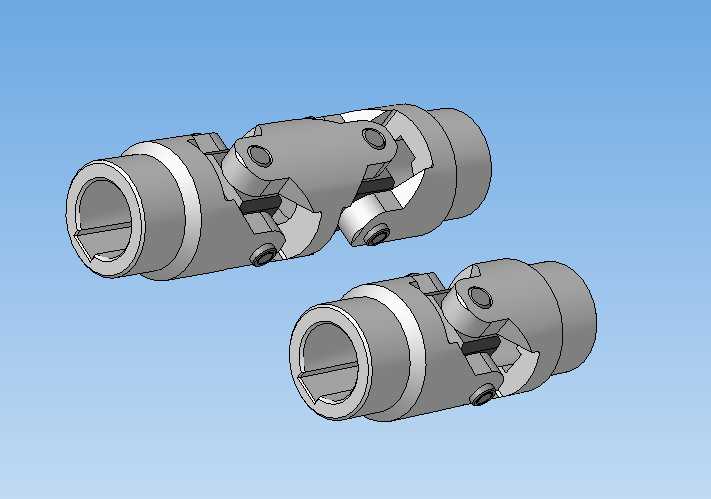

　　结构建模过程中，所有铰接部位的配合公差都按照间隙配合做了参数化设置，十字销和轴套铰接孔的同轴度、对称度都做了形位公差约束，避免装配后出现转动别劲的问题。外观上没有做多余的装饰性结构，所有外形轮廓都以功能实现为核心，轴套外部的圆柱面做了简单的倒角处理，去除加工锐边，避免安装过程中划伤操作人员，紧定螺钉的安装位置做了沉孔设计，保证螺钉锁紧后不会突出联轴器外圆，避免转动过程中剐蹭周边的机架部件。这类小型联轴器在实际选型时，需要根据实际传递的扭矩、轴径、安装空间、允许的偏角范围综合匹配，不能超扭矩使用，同时要根据工作转速确认是否需要做动平衡处理，对于转速超过1000rpm的应用场景，还需要在装配后做简单的动平衡校正，减少高速转动时的振动量。
