带制动功能交流伺服电机结构设计

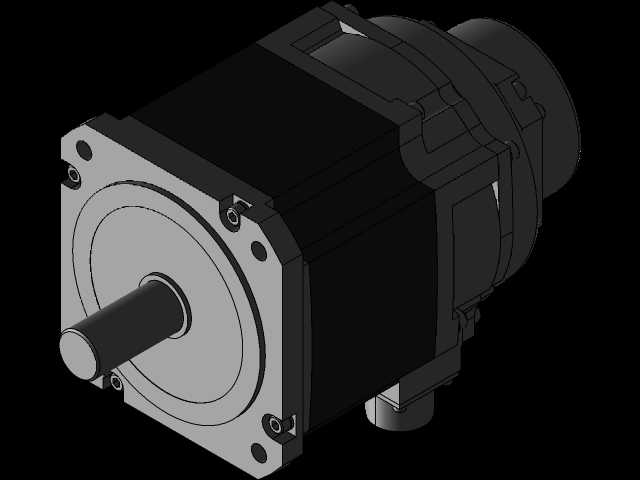

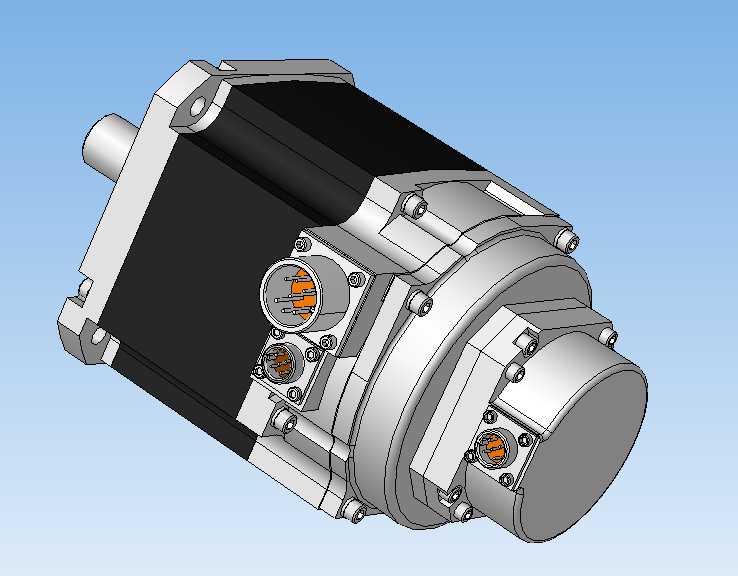

　　这款带制动功能的交流伺服电机，在自动化生产线的垂直轴传动、精密定位工位中有着极高的应用频次，尤其是在需要断电保持位置、防止负载下坠的场景下，内置的制动组件能够在动力切断的瞬间完成锁止，避免工位偏移、工件坠落等生产事故。从结构设计来看，电机本体采用方形机座搭配圆形端盖的组合形式，方形机座的四个安装面预留了标准安装孔位，能够适配水平、垂直、侧装等多种安装姿态，安装孔的位置公差严格控制在0.02mm以内，保证与设备安装面的贴合度，避免运行过程中出现共振偏移。输出轴采用标准圆柱轴伸设计，轴端预留了键槽，能够通过键连接与联轴器、同步带轮等传动部件直接配合，轴伸的径向跳动公差控制在0.01mm级别，满足高速运转下的传动精度要求。机身侧面的航空插头接口采用分层布局，动力线、编码器线、制动控制线的接口独立设置，接口处带有密封胶圈，能够阻挡车间内的切削液、粉尘进入机身内部，防护等级可以满足多数工业车间的使用需求。制动模块集成在电机非输出端的后盖内部，采用失电制动的结构逻辑，即通电时制动线圈产生电磁吸力吸合摩擦片，解除制动状态，电机可以正常运转；断电时电磁吸力消失，弹簧推动摩擦片压紧制动盘，通过摩擦力锁止电机转子，锁止扭矩能够匹配电机额定输出扭矩的1.2倍以上，保证垂直轴负载在断电状态下不会出现滑移。

　　在建模过程中，所有的装配间隙都按照实际生产的公差要求进行预留，比如轴承与端盖的配合间隙、转子与定子的气隙宽度、制动摩擦片的活动间隙都严格参照实物参数设置，能够直接用于设备的整体装配干涉检查，也可以作为同类型伺服电机选型时的尺寸参考。机身表面的散热筋沿着机座轴向分布，能够在电机运转过程中增大散热面积，配合后端盖处预留的风扇安装位（部分同系列高功率型号会加装散热风扇），可以保证电机在额定负载下长时间运行时的温升控制在绝缘等级允许的范围内。接线端子的内部引脚排布按照行业通用标准设置，用户在进行电气接线时可以直接匹配标准线缆接头，不需要额外调整引脚定义。

　　端盖与机座的连接采用内六角螺栓均匀排布，螺栓的预紧力按照对角线顺序施加，能够保证端盖与机座的配合面受力均匀，避免出现密封不严或者轴承位变形的问题。从安装边界来看，电机的总长度、输出轴直径、安装孔距、机身截面尺寸都严格对应HF-SN152BJ型号的实际参数，在进行设备布局设计时，可以直接调用该模型进行空间占位校验，避免出现安装空间不足、与周边部件干涉的问题。制动组件的接线单独引出，在电气设计时需要匹配对应的制动驱动回路，保证制动信号与电机动力通断的时序匹配，避免出现带制动启动或者制动延迟的问题。

　　转子部分的动平衡等级按照G2.5级要求设计，能够保证电机在3000rpm的额定转速下平稳运转，不会出现明显的振动传递到设备本体上，影响加工或者定位精度。编码器安装在电机非输出端的轴尾位置，采用高分辨率的光电编码器，能够实时反馈转子的位置、转速信息，给伺服驱动器提供闭环控制的反馈信号，保证电机的定位精度、转速控制精度满足精密传动的要求。整个模型的所有零部件都按照实际装配关系进行约束，能够清晰展示内部的定转子结构、制动组件布局、轴承安装位置、接线端子结构，不管是用于设备方案设计阶段的选型参考，还是用于教学场景下的伺服电机结构讲解，都能够提供直观的结构展示效果。在实际设备调试过程中，这款带制动的伺服电机需要注意制动释放的延时参数设置，要保证电机启动输出扭矩之前制动已经完全释放，否则会出现摩擦片磨损加剧、电机过载报警的问题；在停机时要保证电机转速降到零之后再切断制动线圈的电源，避免高速状态下制动锁止对摩擦片造成异常磨损，缩短制动组件的使用寿命。
