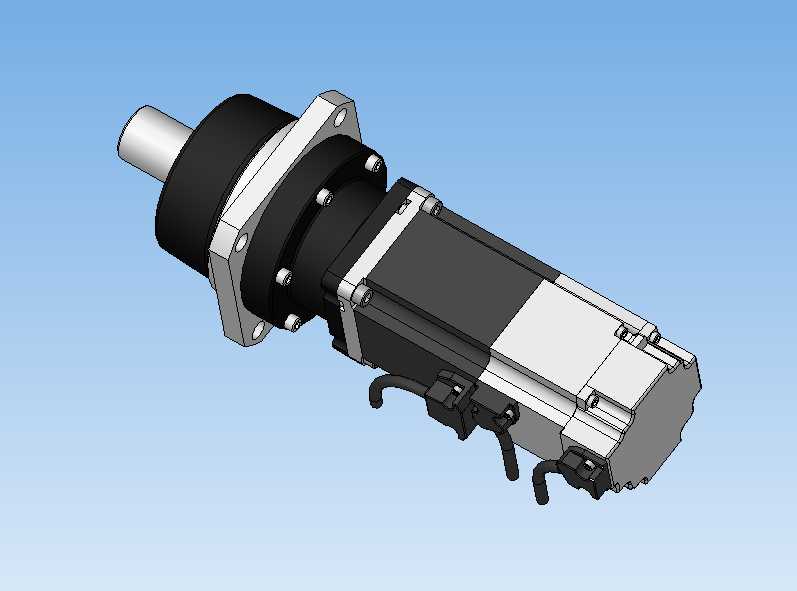

带刹车行星减速结构AC伺服电机

　　这款集成行星齿轮减速与刹车功能的AC伺服电机，在工业自动化传动场景中有着极高的适配性，常见于高精度定位输送线、数控进给轴、关节型机械手回转单元、包装机械的拉膜与切刀驱动工位，这类场景往往既需要伺服系统的闭环位置控制精度，又要在断电或急停状态下锁止输出轴，避免负载滑移引发工位偏移、物料报废甚至安全事故。从结构设计逻辑来看，这款产品将行星减速级直接集成在电机输出端，摒弃了传统电机与减速器通过联轴器外接的冗余结构，大幅缩短了整个传动单元的轴向安装尺寸，对于安装空间局促的紧凑型设备而言，这种集成化设计能有效降低机架的设计难度，无需额外预留联轴器的安装与调整空间，也从根源上减少了外接联轴器带来的同轴度误差、传动背隙累积问题。

　　行星减速级采用法兰式安装接口，安装法兰上的定位止口与通孔均按照通用伺服安装尺寸规范设计，可直接替换同功率段无减速的标准伺服电机，无需对原有设备的安装板进行二次改孔加工，输出轴采用平键连接结构，键槽尺寸匹配通用负载连接件的公差要求，能直接同步带轮、联轴器、齿轮等传动件，降低选型适配的工作量。内置的刹车机构布置在电机尾端与编码器之间的腔体内，采用失电制动设计，即设备正常供电时刹车线圈得电吸合摩擦片，解除制动状态，电机可正常运转；当设备断电、触发急停或伺服驱动器报警时，刹车线圈失电，弹簧机构推动摩擦片压紧制动盘，瞬间锁止电机转子，再通过行星减速级的扭矩放大作用，在输出端形成足够的锁止力矩，避免垂直安装的负载出现下滑，或是水平布置的工位受外力碰撞发生偏移。

　　从传动特性来看，这款产品的行星减速级采用直齿行星轮结构，太阳轮直接加工在电机转子轴端，省去了额外的连接轴套，进一步压缩轴向尺寸的同时提升了传动刚度，行星轮通过滚针轴承支撑在行星架销轴上，运转时能均匀分配负载扭矩，内齿圈与减速壳体一体化加工，保证齿轮啮合的同轴度，降低高速运转时的传动噪音与振动。设计过程中充分考虑了散热需求，电机定子外壳采用轴向散热筋结构，即使在频繁加减速、额定扭矩输出的工况下，也能通过外壳与流动空气的热交换将绕组温度控制在绝缘等级允许的范围内，刹车线圈的供电引线与电机动力线、编码器引线分开布置，在接线端做了明确的标识区分，避免现场接线时出现错接导致刹车无法正常释放或锁止的问题。

　　在安装边界方面，这款集成式伺服减速电机的径向最大尺寸为行星减速级的法兰外径，相比同功率外接减速器的方案径向尺寸增量极小，输出轴的伸出长度按照通用负载安装要求设计，不会出现轴伸过长导致的悬臂负载过大问题，尾部的编码器与刹车接线端采用侧出式引线结构，相比尾端直出的引线方式，能进一步减少轴向安装所需的预留空间，适合安装在设备内部靠近壁板的位置。在实际选型应用中，这类集成刹车的行星减速伺服电机尤其适合垂直升降类的驱动工位，比如小型堆垛机的提升轴、点胶设备的Z轴驱动、贴标机的压标头升降驱动，这些工位一旦断电，负载受重力作用会出现自由下滑，集成的失电刹车能在断电瞬间锁止传动链，配合行星减速级的大减速比，输出端的锁止力矩足以支撑额定负载不会出现位移，无需额外加装外部制动机构，简化了设备的整体结构。同时，行星减速结构的存在能将电机的高转速低扭矩输出转化为低转速大扭矩输出，匹配大负载的驱动需求，还能通过减速比的匹配，让电机工作在最佳转速区间，提升伺服系统的响应速度与控制精度，降低负载转动惯量对电机控制环路的影响，即使是大惯量负载，也能实现平稳的加减速控制，不会出现过冲、振荡等问题。
