齿轮比i12行星齿轮减速电机结构

　　这款集成行星减速结构的电机单元，目前在精密传动场景的适配度非常高，常见于半导体晶圆搬运工位、小型数控转台进给、包装设备的拉膜辊驱动、协作机器人关节模组这类对输出扭矩和回程间隙有明确要求的场合。很多做非标设备的工程师在选型时，经常会遇到伺服电机原生转速过高、输出扭矩不足以直接驱动负载的问题，搭配独立减速机不仅会增加整体安装长度，还容易因为装配同轴度偏差引入额外的传动误差，这种集成式的行星齿轮电机刚好能解决这类痛点，把减速级和电机本体做同轴集成，不需要额外做联轴器对接，整体传动链的刚性表现更好。

　　从结构设计逻辑来看，这款产品的行星级采用的是标准NGW行星传动架构，太阳轮直接和电机转子轴做一体化加工，避免了键连接带来的背隙问题，三个行星轮通过滚针轴承支撑在行星架上，内齿圈和减速箱壳体做过盈配合固定，最终输出轴通过双列深沟球轴承做前后支撑，能承受一定的径向负载，适配带轮、同步轮这类有侧向力的负载安装。齿轮比设定为12，刚好覆盖了常用伺服电机3000转额定转速下，输出端250转每分钟的常用转速区间，输出扭矩可以放大到电机原生扭矩的10倍以上，同时传动效率能保持在90%以上，不会因为减速结构造成过多的功率损耗。

　　安装边界方面，这款电机的减速端采用方形法兰安装结构，法兰定位止口做了公差严格的h7级加工，安装孔位采用对称分布的通孔设计，不需要额外做转接板就能直接固定在设备安装面板上，输出轴为标准圆柱光轴带平键槽，键槽的对称度公差控制在0.02mm以内，能保证和负载连接件的配合精度。电机尾部预留了标准的动力和编码器连接器安装位，连接器采用侧出式设计，不会额外增加电机轴向的安装长度，在安装空间局促的设备内部也能顺利布线。

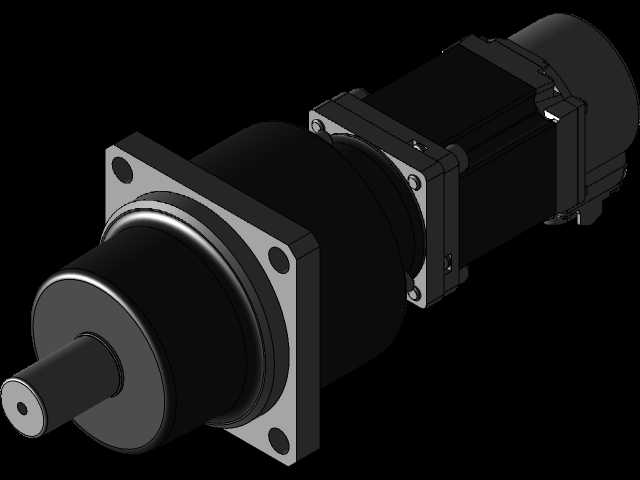

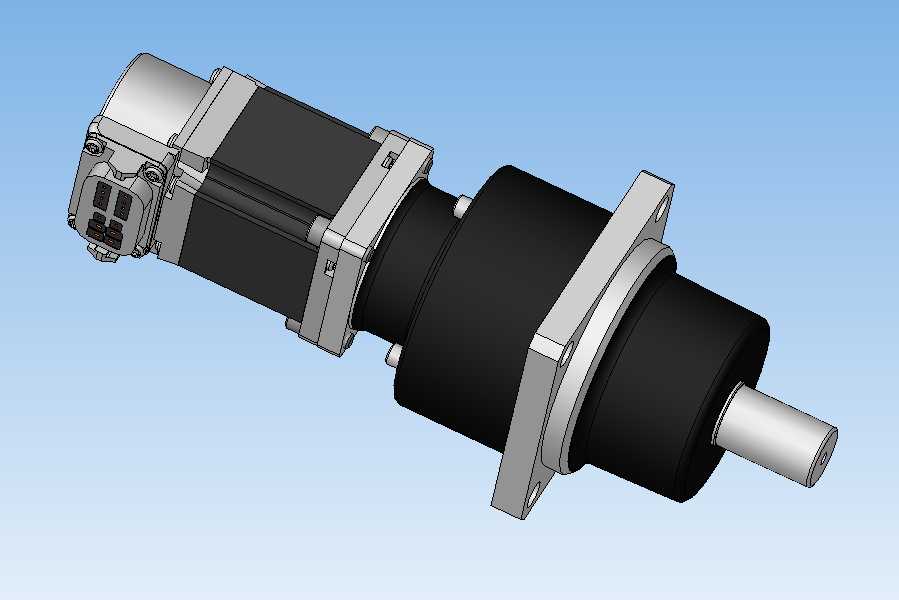

　　实际使用中，这类集成行星减速的电机不需要用户额外做齿轮间隙调整，出厂时已经做了预紧配磨，回程间隙可以控制在8弧分以内，适合频繁正反转的定位工况。很多工程师在做三维布局时，经常会忽略电机尾部的连接器插拔空间、以及输出轴端的负载安装安全距离，这个模型完整还原了电机本体、减速箱、安装法兰、输出轴、尾部连接器的所有外形细节，包括安装孔的位置深度、止口的尺寸公差带、输出轴的键槽尺寸都和实物完全一致，在做设备整体装配干涉检查时，可以直接调用这个模型放入装配体，不需要再反复核对样本尺寸，能大幅减少前期布局阶段的尺寸核对工作量。

　　另外在散热设计上，电机本体的外壳采用带轴向散热筋的铝合金挤压型材，和减速箱的连接端做了金属面直接接触，能把减速级齿轮传动产生的热量通过电机外壳一起散出，不需要额外给减速箱做散热结构，长时间额定负载运行时，壳体温度可以控制在合理范围内，不会因为过热导致润滑脂失效。行星级内部采用终身润滑的脂润滑设计，用户在使用周期内不需要定期更换润滑脂，也没有润滑油泄漏的风险，适合在洁净车间、食品包装这类对油污有严格限制的场景使用。

　　在做配套结构设计时需要注意，这款电机的输出轴不能承受过大的轴向负载，如果是驱动丝杆这类有轴向力的负载，需要额外加装推力轴承做负载承接，不能直接把轴向力作用在电机输出轴的支撑轴承上，否则会大幅缩短轴承的使用寿命。安装时要保证法兰止口和设备安装位的同轴度，避免强行锁付安装螺丝造成电机壳体变形，影响内部齿轮的啮合精度。
