1812封装贴片陶瓷电容三维结构模型

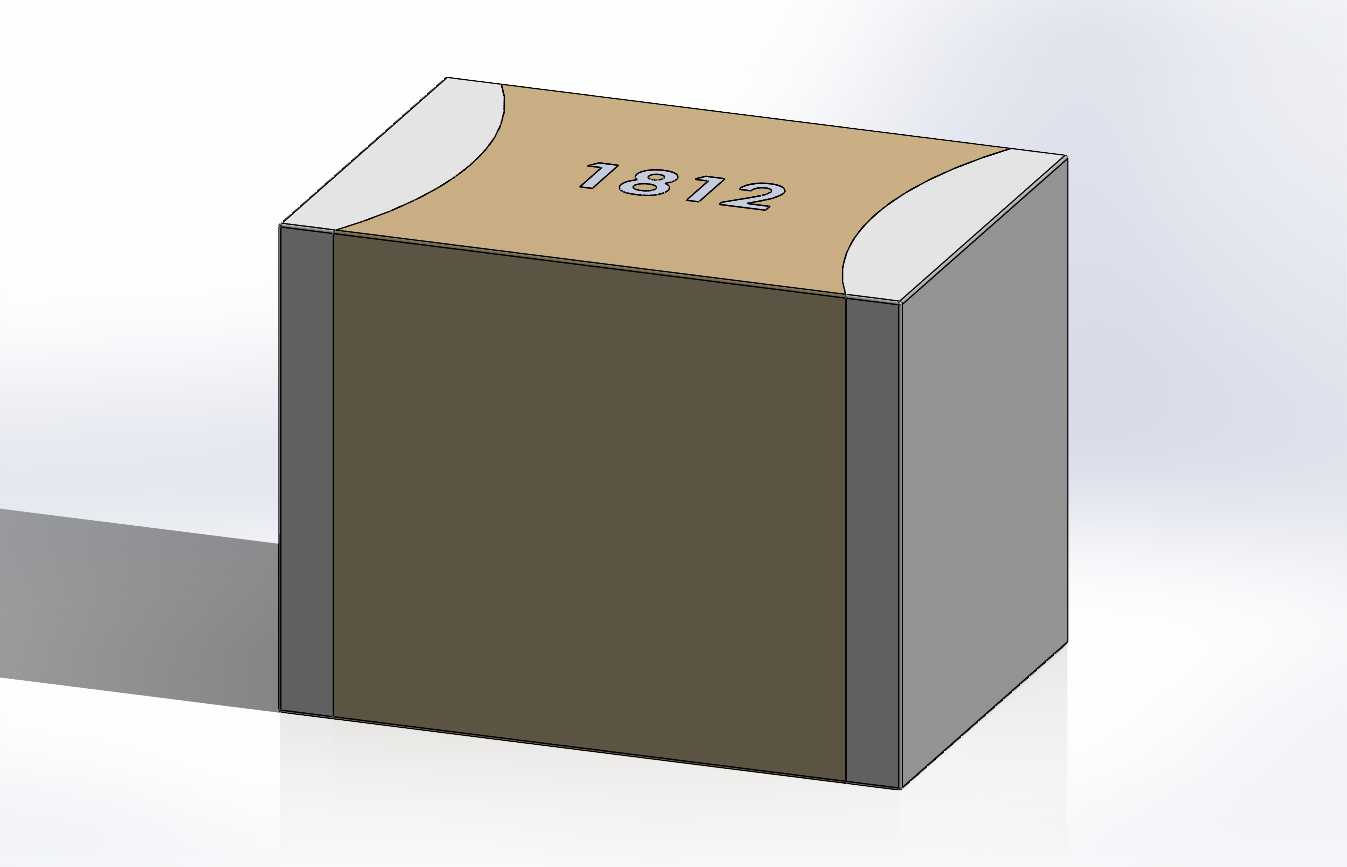

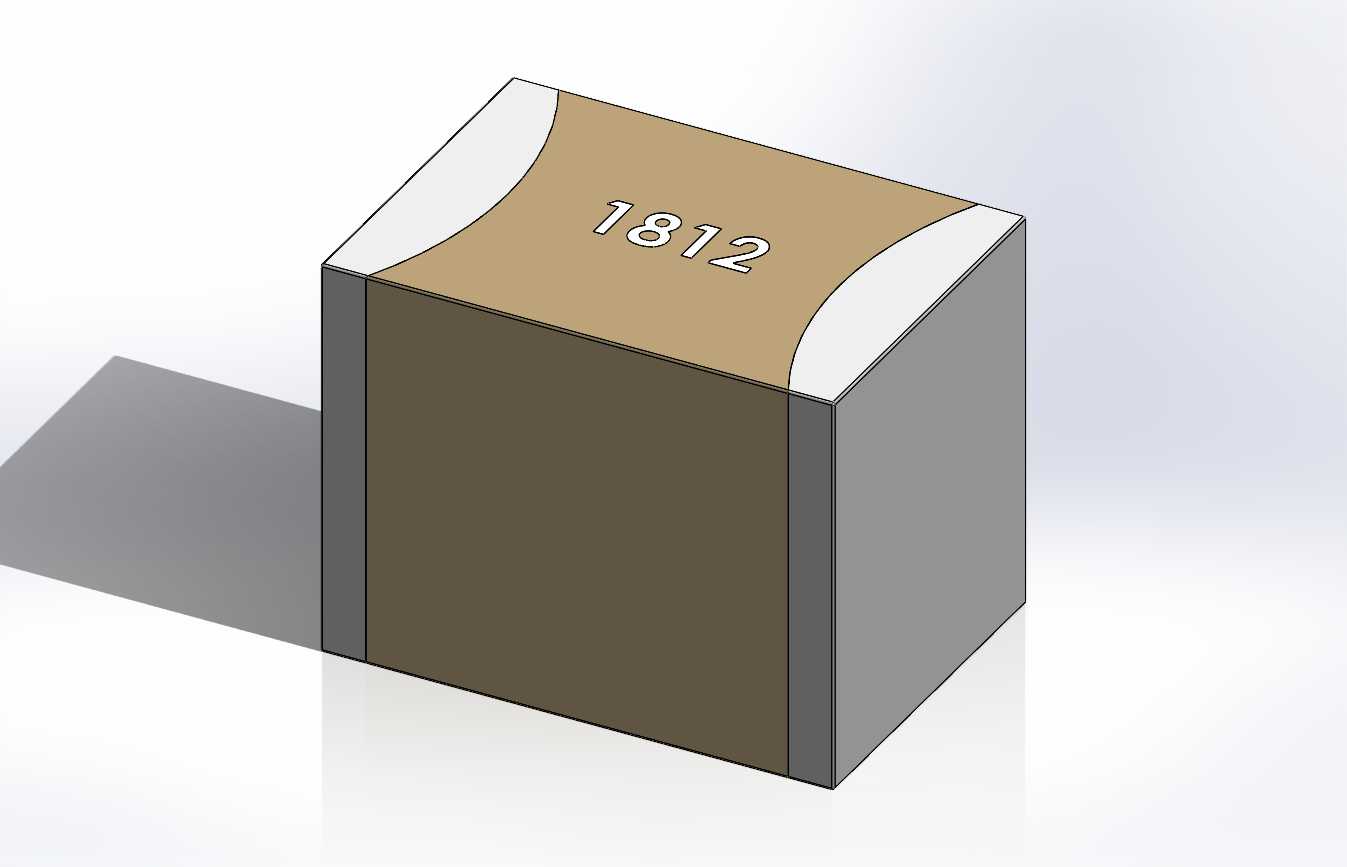

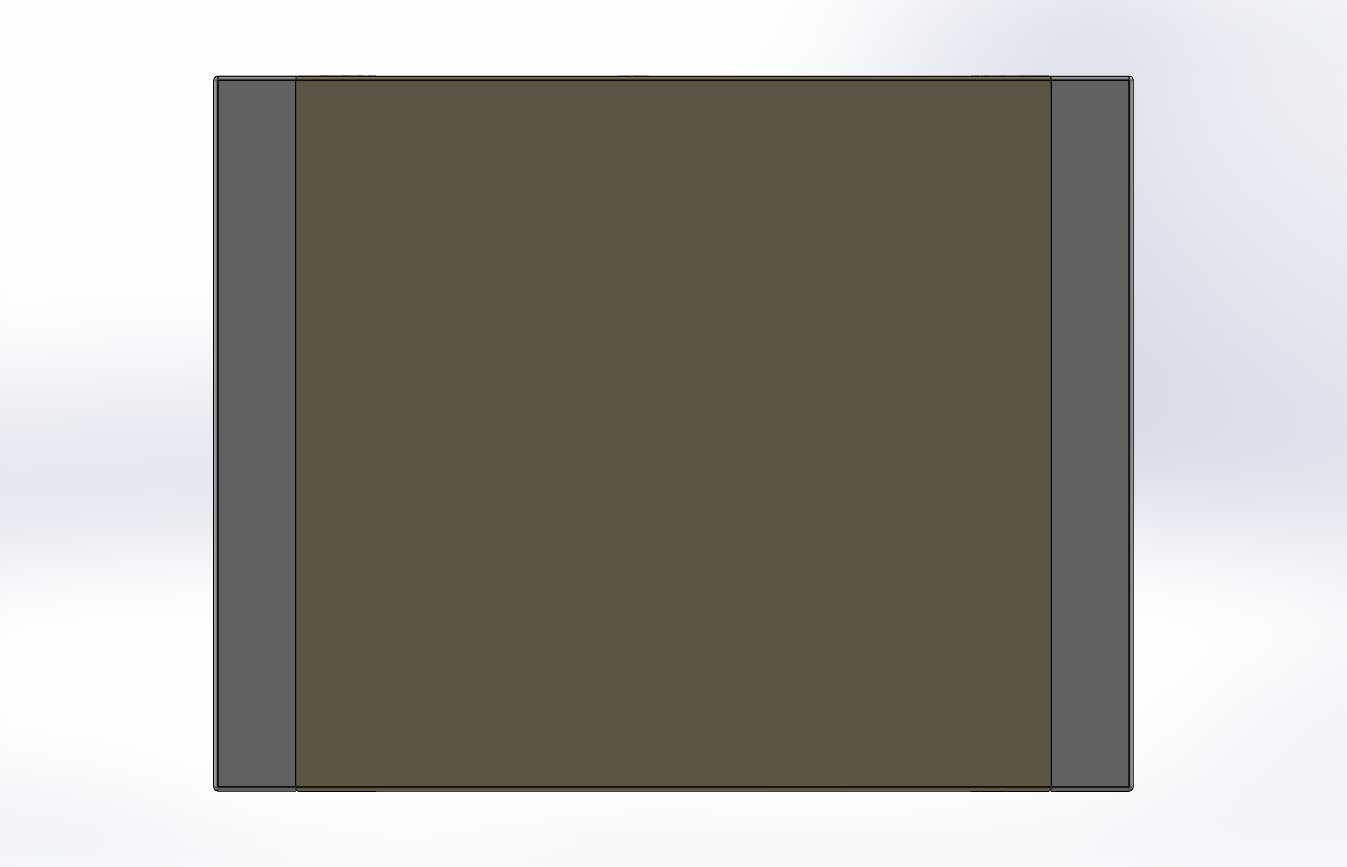

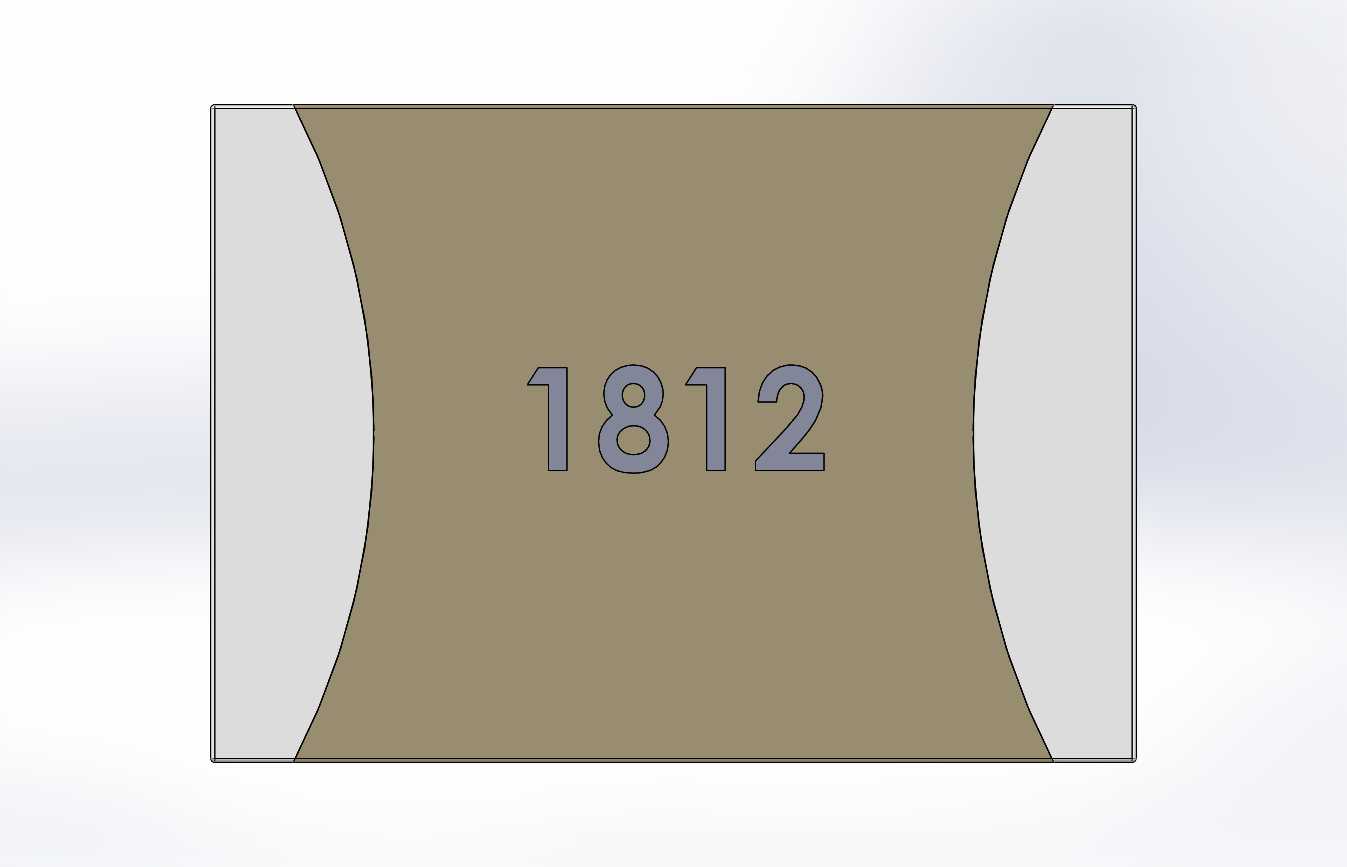

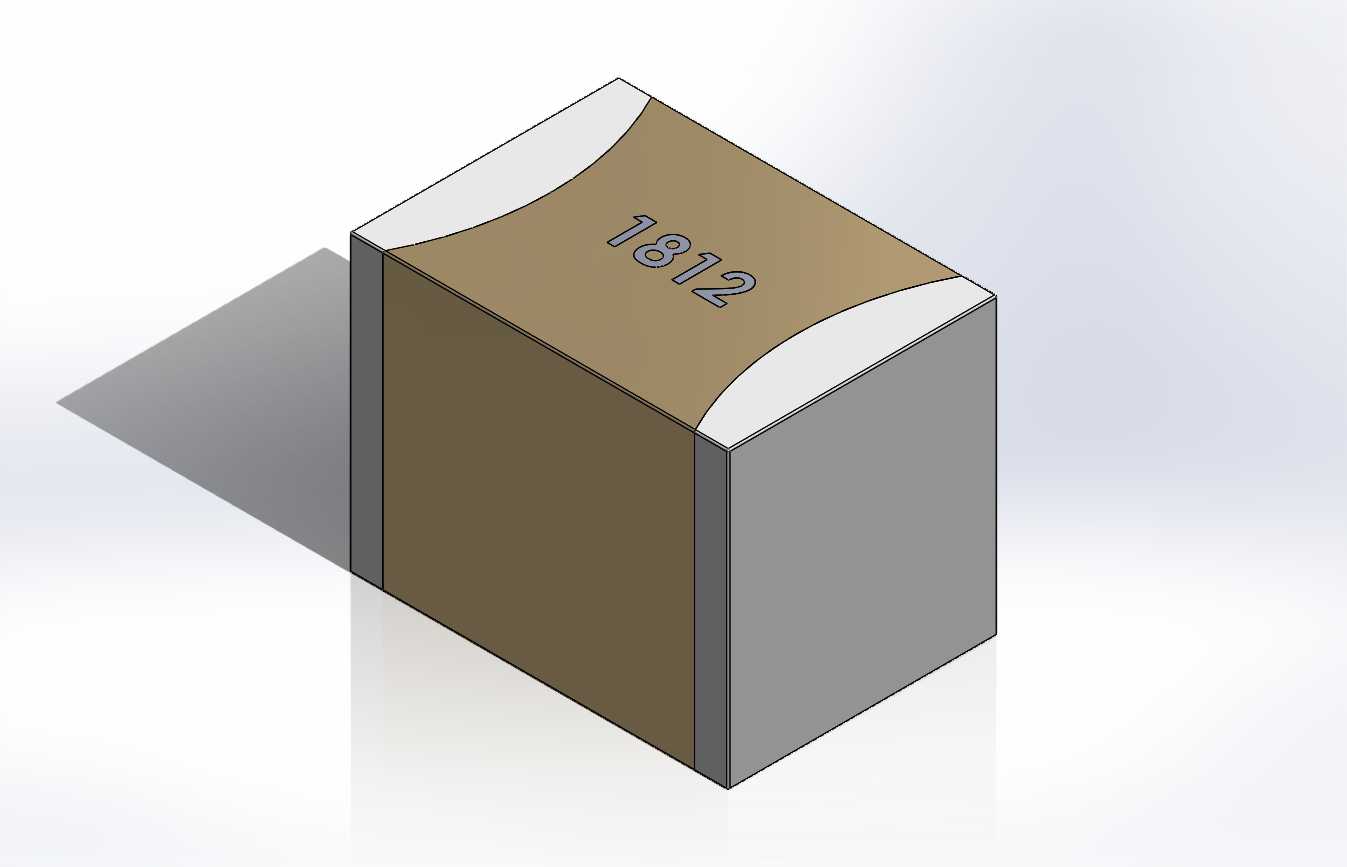

　　在消费电子、工业控制板卡、电源模块的SMT产线布局阶段，无源元件的三维建模精度直接影响PCB装配干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果，1812规格的贴片陶瓷电容作为板级电路中常用的大容量表贴无源器件，其三维结构还原需要贴合实际量产元件的真实外形公差，不能仅按照封装标称尺寸做简化方块处理。这款模型还原了1812封装陶瓷电容的真实结构特征：主体为多层陶瓷烧结形成的长方体介质基体，两端包裹弧形过渡的端电极，端电极的边缘做了贴合量产工艺的圆弧收边处理，没有生硬的直角转折，和实际元件经过端涂、电镀后的电极形态完全匹配，电极表面的金属质感、陶瓷基体的哑光质感都做了对应区分，可直接用于整机产品的内部结构可视化渲染、装配动画制作。从设计思路上，建模时优先保证安装边界的尺寸准确性，元件整体外形尺寸控制在4.5×3.2×3.5mm区间，完全符合1812封装的业界通用安装尺寸规范，端电极的宽度、电极在陶瓷基体上下表面的延伸长度都严格参照JEDEC封装标准设定，在做PCB Layout的3D校验时，可直接导入模型检查元件与周边走线、丝印、相邻元件的安全间距，避免出现实际焊接时元件端电极与周边焊盘短路、元件高度超出壳体内部空间限制的问题。

　　在实际应用场景中，这类大尺寸贴片陶瓷电容通常用于电源输入输出端口的滤波、大电流回路的去耦、功率电路的储能场景，相比更小封装的0805、0603电容，1812封装可承载更高的额定电压与纹波电流，在开关电源模块、工业驱动板、车载电子控制单元中应用广泛，建模时特意还原了元件本体的棱角微小倒角，这是实际陶瓷元件在烧结、倒角工序中形成的工艺特征，很多简化模型会忽略这个细节，导致在做高精度装配仿真时，元件与压接件、定位结构的干涉计算出现偏差。

　　针对SMT产线的工艺仿真需求，模型的端电极位置与焊盘的匹配度做了精准校准，导入到焊膏印刷、元件贴装的仿真流程中时，可准确模拟吸嘴拾取元件的接触面、元件贴装时的下落高度、回流焊过程中元件的自对位效果，帮助工艺人员提前预判立碑、偏移等焊接缺陷的风险。在结构设计环节，很多工程师容易忽略表贴电容的实际高度公差，这款模型将元件的最大高度边界做了明确标注，在做紧凑结构的产品设计时，比如超薄电源模块、高密度安装的采集板卡，可直接用该模型校验元件上方的结构件间隙，避免后期打样时出现元件顶壳、绝缘距离不足的问题。

　　另外模型的端面电极弧度做了写实处理，和实际元件端电极的三层结构（底层银电极、中间镍阻挡层、外层锡镀层）的外形轮廓一致，在做产品的高倍放大展示、内部结构爆炸图制作时，不需要再对元件模型做二次修整，可直接调用。不同于很多仅做外形示意的简化元件模型，这款模型的所有尺寸边界都经过实际量产元件的测绘校准，既可以用于电子设备的结构设计校验，也可以用于SMT产线的工艺仿真、教学演示中的元件识别、产品手册中的配图制作，覆盖从研发设计到生产展示的多场景使用需求。在高密度板卡的热仿真环节，准确的元件外形也能帮助仿真人员更精准地设置元件的热阻参数、空气流动绕流效果，提升热仿真结果的可信度，避免因为模型外形偏差导致的热流场计算误差。
