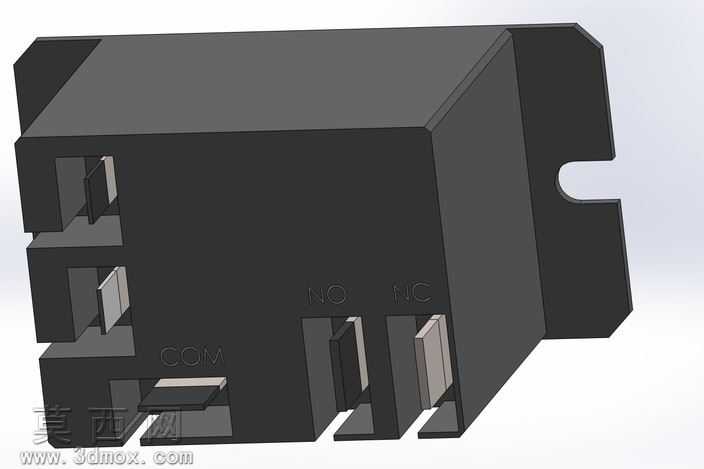

115型230V交流电磁继电器三维结构

本作品为115型额定电压230V的电磁继电器三维建模成果，建模过程依托三维参数化设计逻辑完成，首先依据继电器实物的实测尺寸建立基准坐标系，依次完成外壳基座、电磁驱动模块、触点组、安装固定结构的分步建模。外壳部分采用实体拉伸结合切除特征构建，精准还原了侧面带缺口的安装耳结构，以及正面预留的COM、NO、NC三组接线端子开口，外壳表面的字符标识采用包覆特征实现，保证标识位置与实物完全一致，外壳材质赋予哑光黑色阻燃工程塑料属性，渲染时调整漫反射粗糙度参数还原工业塑料的哑光质感，边缘做微小倒角处理避免尖锐棱角失真。内部触点组部分，分别构建公共端、常开端、常闭端的导电铜片与接触触点，铜片部分赋予抛光铜合金材质，触点部分添加银合金材质属性，还原触点的金属光泽与导电结构特征，各触点的相对位置严格按照继电器动作逻辑排布，保证常开常闭触点的行程间隙符合电气安全规范要求。电磁驱动部分的线圈骨架、铁芯、衔铁结构采用装配体层级建模，各零件间保留合理的装配间隙，还原继电器吸合释放的动作空间，线圈部分赋予漆包线缠绕的纹理材质，通过纹理映射模拟多层绕线的表面质感。安装结构部分的定位卡槽、固定耳开孔尺寸完全匹配实物安装标准，可直接用于电气柜布局的装配仿真。建模全程遵循自上而下的设计思路，先完成整体外壳的轮廓定位，再向内拆分各个功能模块的零件，保证各零件间无干涉，装配关系完全符合实际产品的装配逻辑，渲染阶段采用三点布光方案，主光源从斜上方投射突出外壳的立体轮廓，辅助光源补光弱化暗部死黑，环境光添加微弱的工业环境反射，让塑料与金属材质的质感区分更加清晰，最终呈现的模型可用于电气教学演示、控制柜装配仿真、产品结构验证等场景，模型的尺寸精度控制在0.1mm以内，关键结构的比例与实物完全一致，接线端子的间距、安装孔的位置均符合行业通用安装标准，可直接导出工程图用于生产参考或装配指导。
