四路国产继电器控制模块三维结构设计

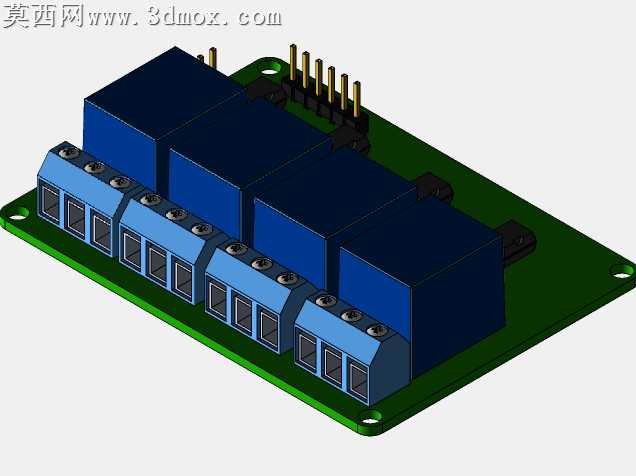

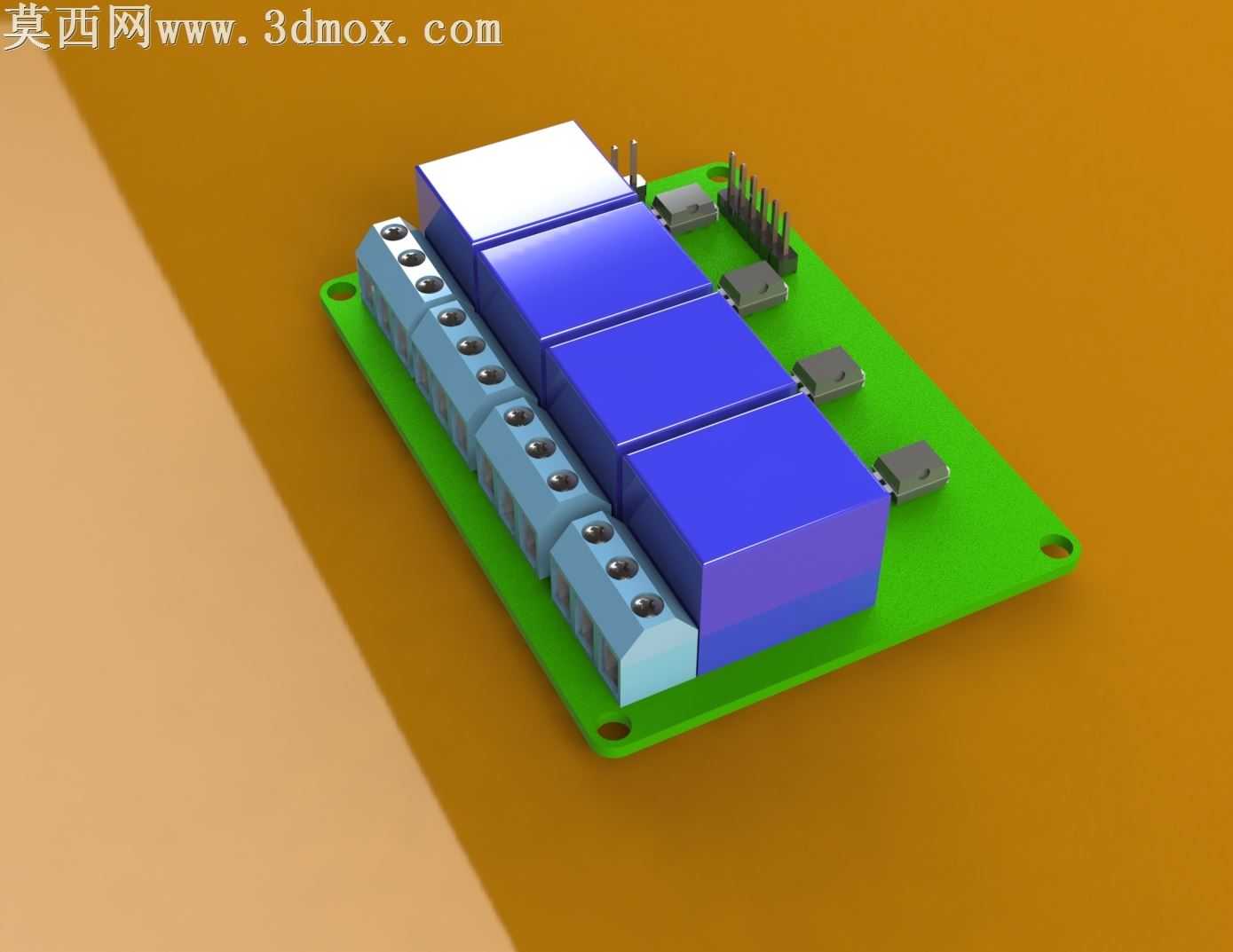

本作品为四路继电器控制模块的三维数字化建模成果，建模过程严格参照实物真实尺寸比例完成，完整还原了模块的整体装配结构与各部件细节特征。建模阶段首先完成PCB基板的结构搭建，精准还原基板的外形轮廓、安装固定孔位、边缘倒角以及板上元件排布的定位基准，确保所有元件的装配位置与实物完全匹配。继电器主体部分采用分层建模思路，分别构建深蓝色的继电器线圈外壳、浅蓝色的接线端子基座，还原端子上的接线螺丝孔位、标识窗口等细节特征，四个继电器沿基板长度方向等距排布，对齐板上预设的焊盘定位点，保证装配逻辑符合实际电路模块的生产工艺要求。在基板的信号接入端，还原了立式排针结构，精准制作每一根金属插针的圆柱形态、长度以及排针塑料底座的装配位置，还原模块与外部控制电路对接的接口结构。材质与渲染阶段，为PCB基板赋予深绿色阻焊层材质，模拟真实电路板的哑光质感；继电器外壳区分两种蓝色调的塑料材质，还原工业塑料的半哑光表面特性；接线端子的螺丝、排针插针赋予金属材质，添加细微的金属反光与轻微的使用质感，避免材质表现过于失真；基板上的安装孔还原金属化孔的内壁质感，整体渲染采用柔和的均匀布光，清晰呈现各部件的结构层次与装配关系，无过曝或暗部细节丢失问题。设计过程中参考了国产通用继电器模块的成熟结构方案，对部分引用的标准件结构做了适配性调整，确保整体模型的尺寸链闭合，各部件之间无干涉错位，接线端子的接线空间、排针的插拔预留空间都符合实际使用的尺寸要求，完整呈现了这类常用电子控制模块的真实结构形态，可用于电子结构教学、电路装配演示、相关产品开发的结构参考等场景。
