弹性套柱销联轴器结构设计

　　在通用机械传动系统的轴系连接场景中，弹性套柱销联轴器是应用覆盖度极广的挠性传动部件，这类部件主要承担两根轴之间的扭矩传递功能，同时可补偿两轴安装过程中产生的径向、角向与轴向偏移，还能通过弹性元件的形变吸收传动过程中的振动冲击，降低启动、负载突变工况下对轴系两端设备的硬冲击损伤。

　　这款联轴器的核心结构采用半联轴器对接布局，两个半联轴器端面上沿圆周均匀分布柱销安装孔，柱销一端固定在主动侧半联轴器的销孔内，另一端套装耐油橡胶材质的弹性套后嵌入从动侧半联轴器的对应销孔中，依靠弹性套与销孔壁的挤压摩擦力传递扭矩。区别于刚性凸缘联轴器完全无补偿能力的特性，弹性套的存在允许两轴存在一定范围内的安装偏差，不需要轴系对中达到极高精度就能稳定运行，大幅降低了现场安装调试的难度，也减少了轴系因对中不良产生的附加交变载荷。

　　从实际应用场景来看，这类联轴器常配套在中小功率的电机与减速器、减速器与工作机的连接轴段，额定传递扭矩500Nm的规格适配轴径40mm的输出轴，广泛用于输送设备、轻工机械、通用泵组等对传动缓冲有要求的工况。在启动频繁、负载存在小幅波动的场合，弹性套的阻尼特性可以有效衰减传动链的扭转振动，避免共振产生，同时当传动系统出现过载时，弹性套会先发生挤压破损，保护后端的轴、轴承、齿轮等核心传动部件不被过载扭矩损坏，属于具备一定过载保护能力的易损易耗传动件，后期维护仅需更换磨损的弹性套即可，不需要整体拆解轴系，维护成本较低。

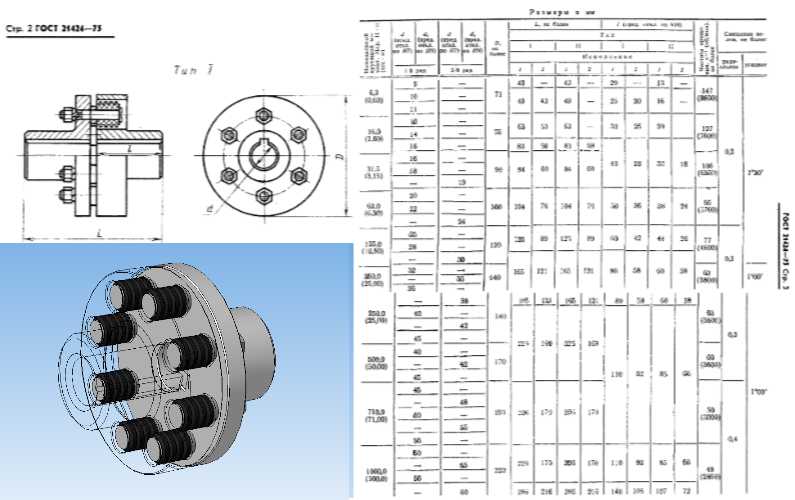

　　设计这类联轴器时，首先需要根据传递的额定扭矩、轴径大小确定半联轴器的轮毂直径、轮毂长度以及法兰盘的外径尺寸，柱销的数量、直径需要结合扭矩大小做强度校核，确保柱销的剪切强度、挤压强度满足负载要求，弹性套的邵氏硬度、厚度需要匹配补偿量与缓冲需求，硬度太高会降低补偿减震能力，硬度太低则会导致传动扭转间隙过大、传递扭矩不足。半联轴器的销孔位置需要严格保证圆周等分度，否则会导致各柱销受力不均，运行中出现偏磨、振动超标的问题；柱销的轴向固定通常采用轴端挡圈或者螺母锁紧，防止运行过程中柱销轴向窜动脱出。

　　安装边界方面，这款联轴器适配的轴端需要加工对应尺寸的键槽，通过平键实现轴与半联轴器轮毂的周向固定，两个半联轴器对接时需要预留规定的轴向间隙，避免轴系热胀冷缩时两端面发生刚性顶碰；安装时的径向偏移量、角向偏移量需要控制在弹性套允许的补偿范围内，否则会大幅缩短弹性套的使用寿命，甚至导致柱销断裂。半联轴器的材质通常选用HT200灰铸铁，承受重载冲击的场合也可选用ZG35铸钢材质，柱销采用45号钢调质处理，弹性套采用耐油丁腈橡胶制作，适配工业车间常见的润滑油、润滑脂接触环境，避免橡胶过早老化失效。

　　在三维建模过程中，需要重点保证柱销安装孔的位置度公差，弹性套与销孔的配合间隙需要符合设计规范，同时要预留出弹性套安装、更换的操作空间，避免后期维护时没有足够的拆装空间。整体结构没有复杂的异形曲面，所有特征均为回转体、孔、槽类常规机加工特征，加工工艺性好，适合批量生产制造，法兰端的螺栓孔（柱销孔）可通过钻模一次装夹加工完成，能有效保证各孔的位置精度，降低加工成本。
