在工业传动系统的布局中,轴系连接部件的选型直接决定了整套传动链路的运行稳定性与服役寿命,这款弹性耦合与环形壳结构,正是针对中低转速、存在一定安装对中偏差的传动场景设计的轴间连接部件。从实际应用场景来看,这类弹性联轴器广泛覆盖通用输送设备、中小型泵组、工业风机、轻工生产线传动端等工况,这类场景普遍存在安装过程中两轴无法实现绝对对中、运行过程中存在小幅冲击载荷、设备启停阶段存在瞬时扭矩波动的特点,刚性联轴器在这类场景下很容易因为附加弯矩的存在导致轴颈磨损、轴承过早失效,甚至出现轴系断裂的故障,而带弹性环形壳的耦合结构,刚好可以通过弹性元件的形变补偿掉这些安装与运行过程中的偏差。

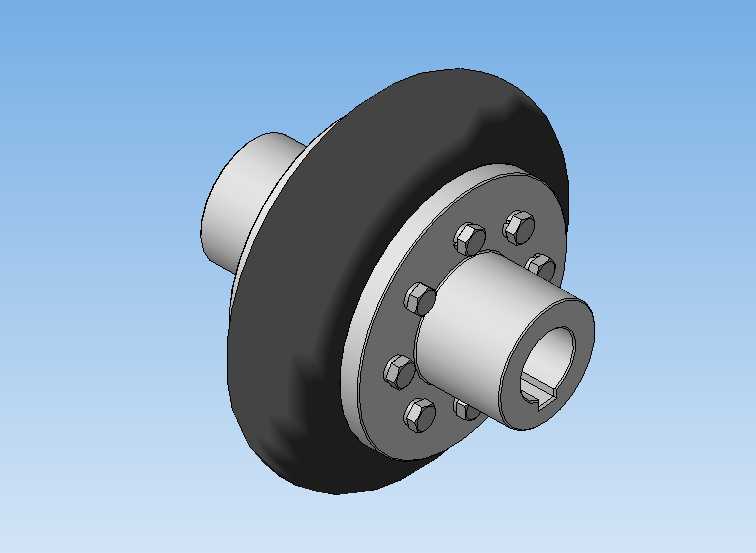

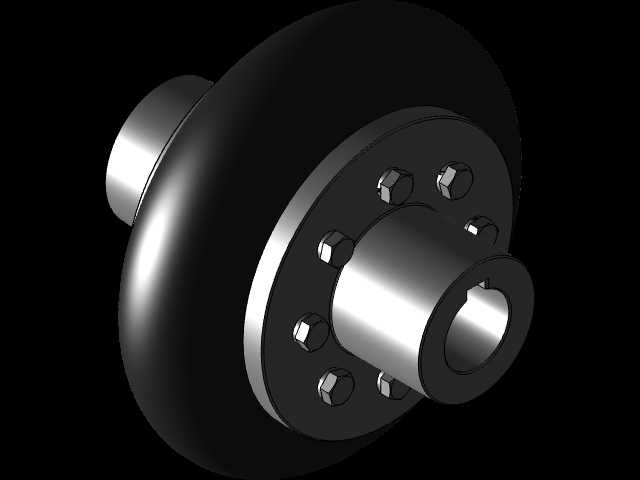

从功能特性层面拆解,这款耦合结构的核心扭矩传输能力设定为800Nm,适配轴径为50mm的动力输出与从动轴,完全符合对应俄标规范的尺寸与性能要求。中间的环形弹性壳体是整个部件的核心功能元件,采用高阻尼弹性材质制作,一方面可以在两轴存在径向、角向、轴向偏差时,通过自身的弹性变形吸收偏差带来的附加应力,避免应力集中在轴或轴承位置;另一方面弹性材质本身的阻尼特性,可以吸收传动过程中的振动冲击,降低启停阶段的瞬时扭矩尖峰,减少传动链路的噪音传递。两端的金属连接毂采用高强度金属材质加工,毂体上均匀布置的锁紧螺栓,用于实现弹性壳与金属毂的可靠压合连接,保证扭矩传输过程中不会出现打滑、松脱的问题,轴孔位置加工的键槽结构,与轴上的平键配合,实现周向的扭矩传递,避免轴与毂之间出现相对转动。
从设计思路来看,整个结构采用了分体装配式的设计逻辑,没有采用整体硫化的不可拆结构,金属连接毂与弹性环形壳可以单独拆分更换,在后期维护过程中,如果弹性元件出现老化、磨损的情况,不需要拆卸两端的轴系部件,只需要松开连接螺栓就可以更换弹性壳,大幅降低现场维护的工作量与停机时间。连接螺栓的布置采用了圆周均布的设计,保证压合过程中弹性壳端面受力均匀,不会出现局部压合过紧导致弹性元件提前疲劳损坏的问题,同时均布的螺栓也让扭矩传递过程中每个螺栓承受的载荷一致,避免单个螺栓过载断裂。轴孔与键槽的尺寸严格遵循对应标准的公差要求,保证与标准50mm轴径的配合精度,既不会因为间隙过大导致传动冲击,也不会因为过盈量过大导致装配困难。
从外形尺寸与安装边界来看,整个耦合部件的径向最大尺寸由环形弹性壳的外径决定,轴向安装长度由两端毂体的伸出长度与弹性壳的宽度共同组成,在选型安装时需要预留足够的径向操作空间,用于螺栓的拧紧与后期维护操作,轴向方向需要预留一定的窜动间隙,避免轴系热胀冷缩时弹性壳承受额外的轴向挤压力。安装过程中需要注意两轴的对中偏差不能超过弹性壳的最大补偿量,虽然弹性元件可以补偿一定的偏差,但过大的偏差依然会导致弹性元件过早疲劳失效,安装时需要先将两端毂体分别固定在主动轴与从动轴上,通过平键实现周向定位,锁紧轴端的固定螺钉后,再调整两轴的同轴度到允许范围内,最后安装环形弹性壳,按对角线顺序逐步拧紧连接螺栓,保证每个螺栓的预紧力一致,避免压合偏斜。
在实际运行过程中,这款弹性耦合结构不需要额外的润滑维护,弹性壳本身的材质具备耐油、耐常规工业环境腐蚀的特性,可以在-20℃到80℃的常规工业环境下长期工作,相比齿式联轴器、膜片联轴器,它的缓冲减振能力更强,对安装精度的要求更低,非常适合对成本控制有要求、维护便利性要求高的通用工业传动场景,在一些存在小幅冲击载荷的工况下,它的减振效果可以有效延长后端从动设备的轴承、密封件的使用寿命,降低整套设备的全生命周期维护成本。建模过程中需要重点关注弹性壳与金属毂的配合面尺寸公差,螺栓孔的位置度要求,以及键槽的对称度公差,这些尺寸直接影响部件的装配性能与运行可靠性,同时弹性元件的形变参数需要结合材料属性进行合理设定,保证仿真分析时的补偿量计算与实际工况一致。
