2500Nm公称转矩齿式联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938793
  • 2500Nm公称转矩齿式联轴器结构设计
  • 2500Nm公称转矩齿式联轴器结构设计

  在重载传动系统的轴系连接场景中,这类公称转矩2500Nm、轴孔直径60mm的齿式联轴器,是解决两根轴系间安装同轴度偏差、补偿运行中热变形位移的核心传动部件,广泛应用在矿山输送设备、冶金轧线辅机、重型减速机输出端、大型泵组传动端这类需要传递大转矩的工况中。不同于弹性联轴器依靠弹性元件变形补偿偏移的结构,齿式联轴器依靠内外齿的啮合间隙来实现偏移补偿,能在刚性传动的前提下,兼顾角向、径向、轴向三个维度的位移补偿能力,不会因为弹性元件的疲劳失效出现传动中断,适合长期连续运行的重载工况。

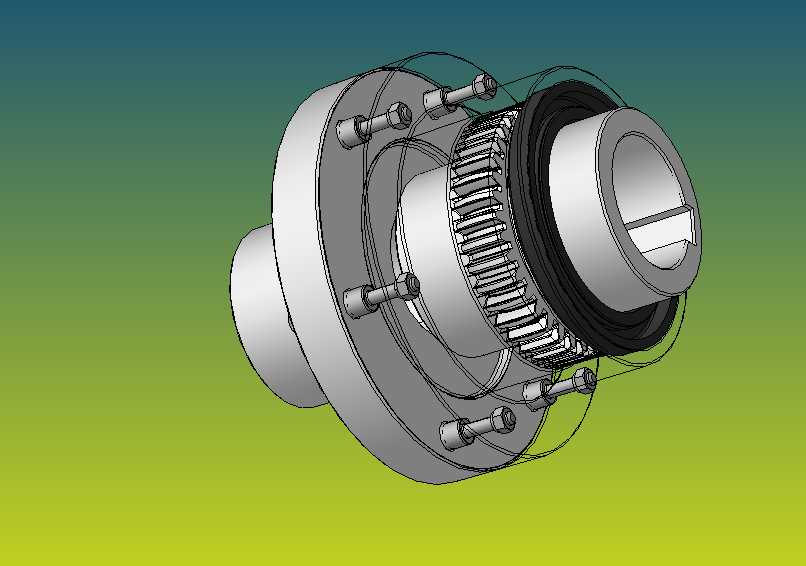

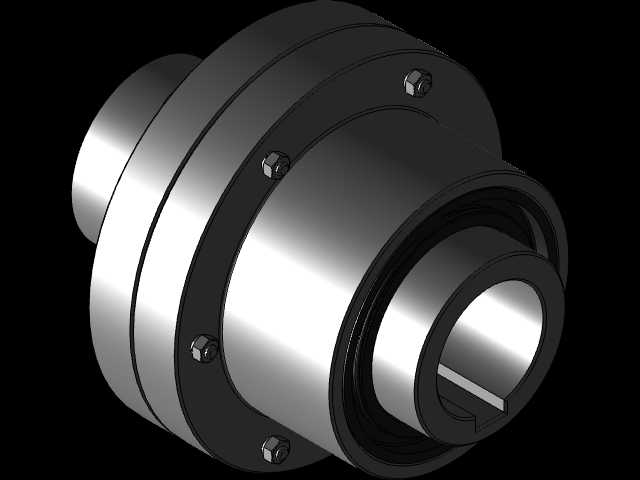

  从结构设计逻辑来看,这套联轴器采用对称布置的鼓形外齿轴套配合内齿圈的结构,两端的外齿轴套分别通过键连接固定在主动轴和从动轴上,外部的内齿圈通过螺栓组将两个外齿轴套的啮合段包覆锁紧,螺栓采用沿法兰圆周均布的布置方式,保证锁紧力均匀分布,避免运行中出现偏载导致的齿面磨损不均。外齿采用鼓形修形设计,齿面沿齿长方向做圆弧修形,相比直齿结构,鼓形齿能允许更大的角向偏移量,当两根轴存在安装角度偏差或者运行中出现轴系挠曲时,齿面接触应力不会集中在齿端,能有效降低齿面的点蚀、磨损风险,延长联轴器的维护周期。

  安装边界方面,轴孔直径60mm的规格适配标准直径的传动轴,键槽采用标准平键槽设计,能直接匹配对应轴径的输出轴端,不需要额外做轴端改造。法兰端的螺栓孔采用圆周均布设计,安装时不需要调整特定角度,对准螺栓孔即可完成装配,降低现场安装的对位难度。整体结构的径向尺寸紧凑,不会占用过多的传动箱外部空间,适合安装空间受限的设备改造场景。

  实际运行过程中,齿面的润滑是保证联轴器寿命的关键,这套结构的内齿圈外侧设置有密封结构,能在内部储存润滑脂,避免运行中润滑脂甩出,同时阻挡外部粉尘、水汽进入啮合区域,适合多粉尘、潮湿的工业现场环境。相比膜片联轴器、弹性套柱销联轴器这类同转矩等级的联轴器,齿式联轴器的转动惯量更小,传动刚性更高,不会出现传动滞后的问题,在需要正反转频繁切换、传动精度要求较高的工况下,能保证转矩传递的同步性,不会因为弹性元件的形变出现传动误差。

  设计过程中需要重点校核齿面接触强度和螺栓的剪切强度,2500Nm的公称转矩下,齿面的接触应力需要控制在材料许用接触应力范围内,螺栓的预紧力需要计算准确,避免运行中螺栓松动导致内齿圈错位。同时内外齿的啮合侧隙需要控制在合理范围,侧隙过大会导致传动冲击,侧隙过小则会导致偏移补偿能力不足,容易出现卡滞问题。轴孔与轴的配合公差选用过渡配合,既保证装配时的便利性,又能避免运行中轴孔与轴出现相对滑动,磨损轴端。

  这类联轴器在选型时,需要根据实际传递的最大转矩、轴系的最大偏移量、运行转速来匹配对应规格,60mm轴径的规格适配的轴系转速通常在中低速区间,不适合超高速传动场景,高速场景下需要做动平衡校正,避免运行中出现振动。日常维护时只需要定期补充润滑脂,检查螺栓的预紧力即可,维护成本远低于需要定期更换弹性元件的联轴器,适合长期无人值守的工业传动场景。
