符合独联体标准的齿式联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938818
  • 符合独联体标准的齿式联轴器结构设计
  • 符合独联体标准的齿式联轴器结构设计

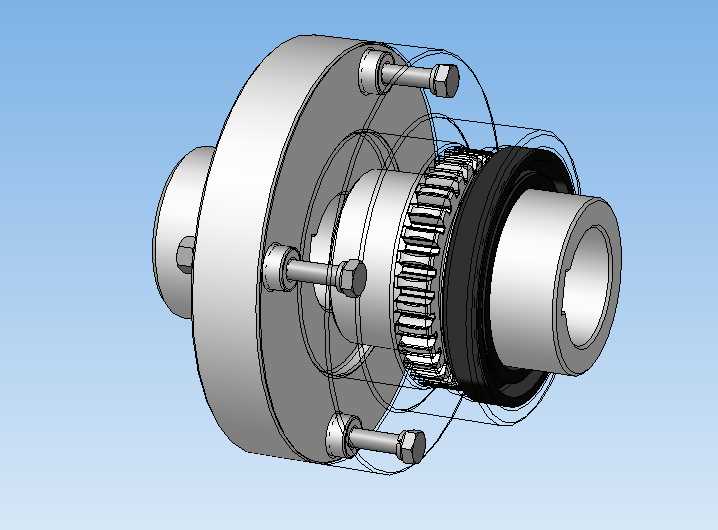

  在重载传动系统的轴系连接场景中,齿式联轴器一直是补偿两轴相对偏移、传递大扭矩的核心部件,这款适配30mm轴径、额定扭矩达2750Nm的齿式联轴器,严格遵循DSTU2742-94与GOST5006-94标准设计,主要面向独联体地区的工业传动设备配套需求,可覆盖冶金输送线、矿山破碎机组、重型机床主轴、起重设备卷扬机构等多种需要大扭矩刚性连接的工况。从实际使用场景来看,这类齿式联轴器多用于两轴存在安装同轴度误差、运行中受负载冲击产生径向或角向偏移的传动环节,相比弹性套柱销联轴器,它的扭矩传递密度更高,相同外径下可承载的扭矩是弹性联轴器的3-4倍,适合中低速重载的连续运行工况,同时外齿套与内齿圈的鼓形齿设计,能允许两轴存在不超过1.5°的角向偏移,以及0.5mm以内的径向偏移,可抵消安装过程中底座加工误差、轴承磨损带来的轴系不对中问题,避免轴端承受额外的附加弯矩,延长轴承与轴的使用寿命。

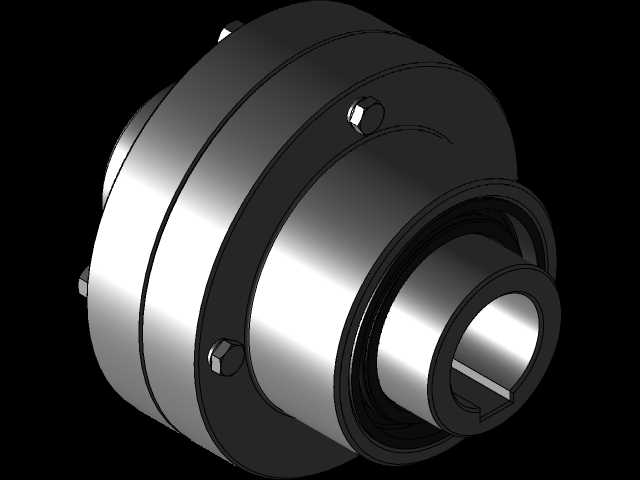

  在结构设计层面,这款联轴器采用分体式对称布局,两端分别为带内孔的轮毂,轮毂外圆加工有外直齿,中间为带内齿的连接套,通过齿面啮合实现扭矩传递,两端轮毂通过沿圆周均布的铰制孔螺栓实现轴向锁紧,螺栓采用六角头配合防松垫圈的结构,可承受传动过程中的反向冲击载荷,避免螺栓松动导致的连接失效。轮毂内孔为标准圆柱孔,适配直径30mm的轴端,轴端可通过平键实现周向固定,轮毂端面设计有定位止口,可与轴肩配合实现轴向定位,保证安装时的同轴度基准。中间的内齿圈外侧设计有密封挡圈槽,可安装橡胶密封圈,避免润滑脂泄漏同时阻挡外界粉尘、铁屑进入齿面啮合区域,延长齿面的磨损周期,适合多粉尘、有少量切削液飞溅的车间工况。

  从安装边界来看,这款联轴器的轴向总长度控制在适配30mm轴系的常规安装空间内,最大外径满足2750Nm扭矩传递的齿面接触强度要求,安装时无需额外调整轴系的轴向间距,只需将两端轮毂分别热装或压装到主动轴与从动轴端,对齐键槽装入平键后,将内齿套滑入一端轮毂,调整两轴对中后再将内齿套滑移到啮合位置,最后穿入铰制孔螺栓并按对角顺序拧紧到规定扭矩即可完成安装。齿面参数按照标准进行模数与齿数匹配,齿面接触强度与弯曲强度均按2倍额定扭矩进行校核,可承受短时过载冲击,不会出现断齿或齿面压溃的问题。在建模过程中,所有齿形均按照渐开线齿形参数生成,螺栓、垫圈等标准件均采用对应标准的通用模型,装配关系完全还原实际安装顺序,啮合间隙、螺栓孔配合公差均按照实际加工要求设定,可直接用于装配干涉检查、有限元强度校核,也可作为选型时的安装尺寸参考,帮助设计人员快速完成轴系连接部件的选型匹配,减少重复建模的工作量。
