花键式传动连接轴结构设计

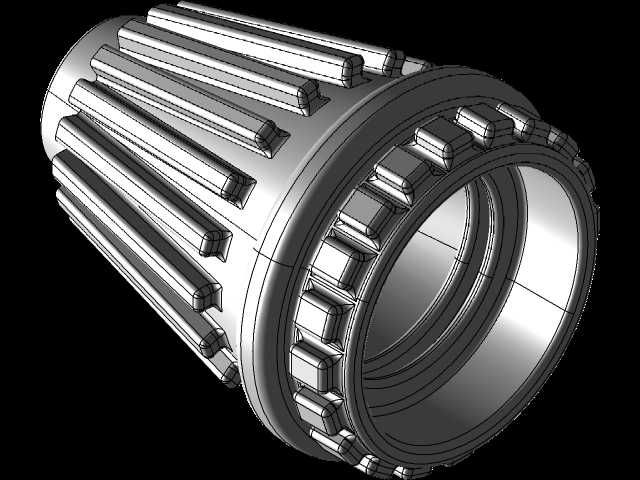

　　这类带外花键与内齿啮合结构的传动轴，常应用在需要大扭矩传递、同时存在轴向滑移需求的传动链路中，比如动力换挡变速箱的动力输出端、重载设备的离合传动单元，以及需要频繁接合断开的传动工位。从结构上看，外圆周的渐开线花键齿采用大模数小压力角设计，齿向做了轻微的倒棱修缘，既保证啮合时的接触面积足够承载大扭矩，也能减少滑移过程中的齿面卡滞，避免传动过程中出现应力集中导致的齿根断裂。内圈的矩形卡槽结构是用来和对接端的离合卡爪配合，卡槽的侧面做了0.2mm的倒角处理，装配时可以自动导正对接位置，不需要额外的定位工装就能完成快速接合，卡槽的深度经过校核，在满扭矩传递时剪切应力控制在材料许用应力的60%以内，预留足够的安全余量应对瞬时冲击载荷。

　　设计过程中首先确定的是内外径的安装边界，外花键的大径尺寸要匹配对接齿套的内孔公差，采用基孔制配合，间隙控制在0.03-0.05mm之间，既保证转动时的同轴度，也不会因为间隙过小导致热胀后出现抱死。内圈的卡槽分度圆和外花键的分度圆保持严格同轴，同轴度公差控制在0.02mm以内，避免传动时出现偏载导致局部齿面过早磨损。轴的整体长度根据安装空间的轴向尺寸确定，两端的端面都做了平面度处理，装配时可以和相邻的轴承端面、止推垫片完全贴合，不会出现轴向窜动。齿面的粗糙度要求控制在Ra1.6，减少相对滑移时的摩擦阻力，同时降低磨损速率，延长零件的使用寿命。

　　实际应用场景里，这类轴件往往处在传动链的中间连接位置，一端通过外花键和固定的传动齿轮套啮合，另一端通过内卡槽和可轴向移动的离合滑套配合，当离合滑套轴向移动卡入内卡槽时，动力就可以通过该轴传递到下游执行机构，当滑套脱出时动力断开，实现传动链路的通断控制。设计时特意将花键齿的齿宽做了加宽处理，比常规同扭矩等级的花键轴齿宽大15%，就是为了应对离合接合瞬间的冲击载荷，避免齿面出现压溃变形。内卡槽的根部做了R0.5的圆角过渡，消除应力集中点，在频繁的离合冲击下不会出现根部裂纹。整个零件的材质选用合金结构钢，表面做渗碳淬火处理，硬化层深度控制在0.8-1.2mm，表面硬度达到HRC58-62，芯部保持足够的韧性，既耐磨又能承受冲击载荷。

　　建模过程中先绘制内外轮廓的旋转截面，完成基础实体的构建后，先做出单个花键齿的齿形轮廓，通过圆周阵列完成外花键的全部齿型，再对内圈的单个卡槽进行拉伸切除，同样通过圆周阵列完成所有卡槽的加工特征，最后对所有锐边进行倒角、倒圆角处理，还原实际加工的工艺特征。装配验证时需要检查花键齿和对接齿套的啮合间隙，卡槽和离合卡爪的配合间隙，确认轴向滑移时没有卡滞点，转动时没有偏摆，保证实际装配后可以顺畅完成离合动作，稳定传递额定扭矩。这类零件的设计难点在于平衡承载能力和滑移顺畅度，过盈量太大容易卡滞，间隙太大又会出现传动冲击，所以公差配合的选择需要结合实际应用的载荷特性、工作转速、润滑条件综合确定，比如在油浴润滑的变速箱内可以适当减小配合间隙，在干摩擦的传动工位则需要适当放大间隙，同时在齿面增加固体润滑涂层降低摩擦系数。
