多规格针式电源接插件结构设计

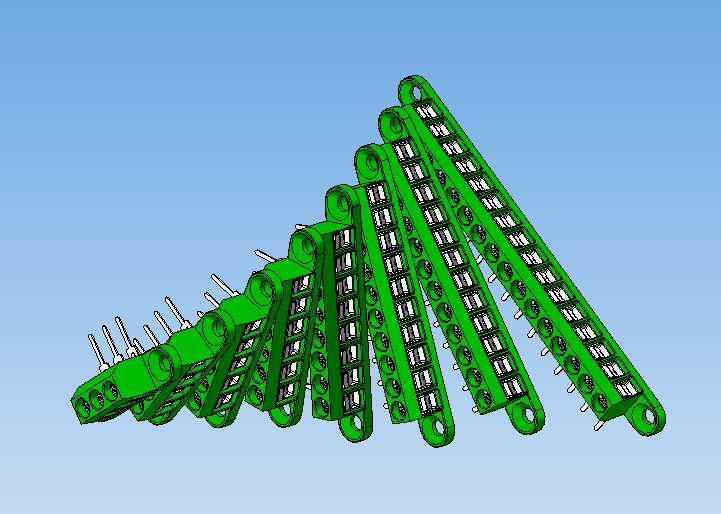

　　在工业电控柜内部布线、通信基站电源分配、测试治具信号转接这类场景里，针式电源连接器的选型一直是结构工程师绕不开的环节——既要保证载流能力满足长期通电的温升要求，又要适配不同安装空间的排布限制，还要兼顾现场接线的操作效率，很多时候现成的标准件很难完全匹配特定设备的安装边界，这时候定制化的接插件三维结构设计就成了设备开发流程里的关键步骤。这次呈现的多规格针式电源接插件，覆盖了3针到16针的不同针数规格，整套组件采用统一的安装基准设计，不同针数的产品壳体宽度随针数线性变化，安装孔位的中心距保持统一的基准尺寸，不管是单路小电流供电还是多路信号与电源混合传输，都能在同一安装面板上完成排布，不需要重新设计面板开孔，大幅降低了成套设备的面板加工成本。

　　从结构细节来看，接插件的壳体采用高强度绝缘工程塑料材质，壳体两侧设计了带安装孔的固定耳，固定耳与壳体主体做了加强筋过渡，能承受接线时的扭力与长期使用中的振动冲击，避免固定位置开裂；插针部位采用铜合金基材表面镀银处理，插针的伸出长度经过精确计算，既保证公母对插时的接触深度足够，不会因为振动出现接触不良，又不会因为插针过长导致对插时出现针体弯折的问题，每根插针的根部都设计了防转卡位，嵌装在壳体内部的定位槽里，接线拧螺丝的时候不会出现插针跟转的情况。设计过程中首先确定的是载流边界，单针额定载流按照常规工业供电的10A标准设计，插针的截面积、接触端的接触压力都经过校核，长期满负荷工作时的温升控制在30K以内，满足工业设备的电气安全要求；相邻插针之间的爬电距离按照污染等级2级的要求设计，壳体内部的隔筋高度足够，避免不同针脚之间出现飞弧、短路的问题，即使在潮湿的工业现场环境下也能保证绝缘可靠性。

　　安装尺寸方面，整套接插件的壳体厚度统一为12mm，适配常规电控柜的面板安装间隙，固定耳上的安装孔直径为4.2mm，适配M4的安装螺丝，不同针数的产品长度从3针规格的42mm到16针规格的168mm不等，宽度统一为18mm，面板开孔只需要按照对应长度加工长圆孔即可，不需要针对不同针数单独设计开孔模具；接插件的对插导向结构设计在壳体的两端，公头和母头对插时首先通过导向柱定位，再让插针平稳插入接触孔，避免盲插时出现插针怼弯、接触件错位的问题，现场维护时即使是不熟悉结构的操作人员也能快速完成插拔操作。

　　在实际设备应用中，这类多规格统一基准的接插件特别适合模块化设备的供电系统设计，比如模块化的测试机柜、分布式的工业IO控制站，不同功能模块需要的供电针数、信号针数不同，采用同系列不同针数的接插件，既能保证安装界面的统一性，又能避免不同模块之间出现错插的问题——因为不同针数的接插件长度不同，根本无法完成错位对插，从结构上就杜绝了接线错误的风险。另外壳体表面设计了清晰的针脚标识位，每个插针对应的位置都预留了激光打标的平面，生产时可以直接标注针脚定义，不需要额外粘贴标识条，避免长期使用后标识脱落导致的接线维护困难。整套结构的建模过程中，所有配合尺寸都按照公差等级IT12进行设计，插针与壳体的嵌装过盈量、公母壳体的配合间隙都经过反复校核，既保证零件加工时的工艺性，不需要过高的加工精度就能完成组装，又能保证组装后的产品配合顺畅，没有卡滞、松动的问题；壳体的脱模斜度按照1度设计，适配常规注塑工艺的生产要求，不需要特殊的抽芯结构就能完成注塑成型，大幅降低了零件的量产成本。
