板式换热器进水连接弯管结构设计

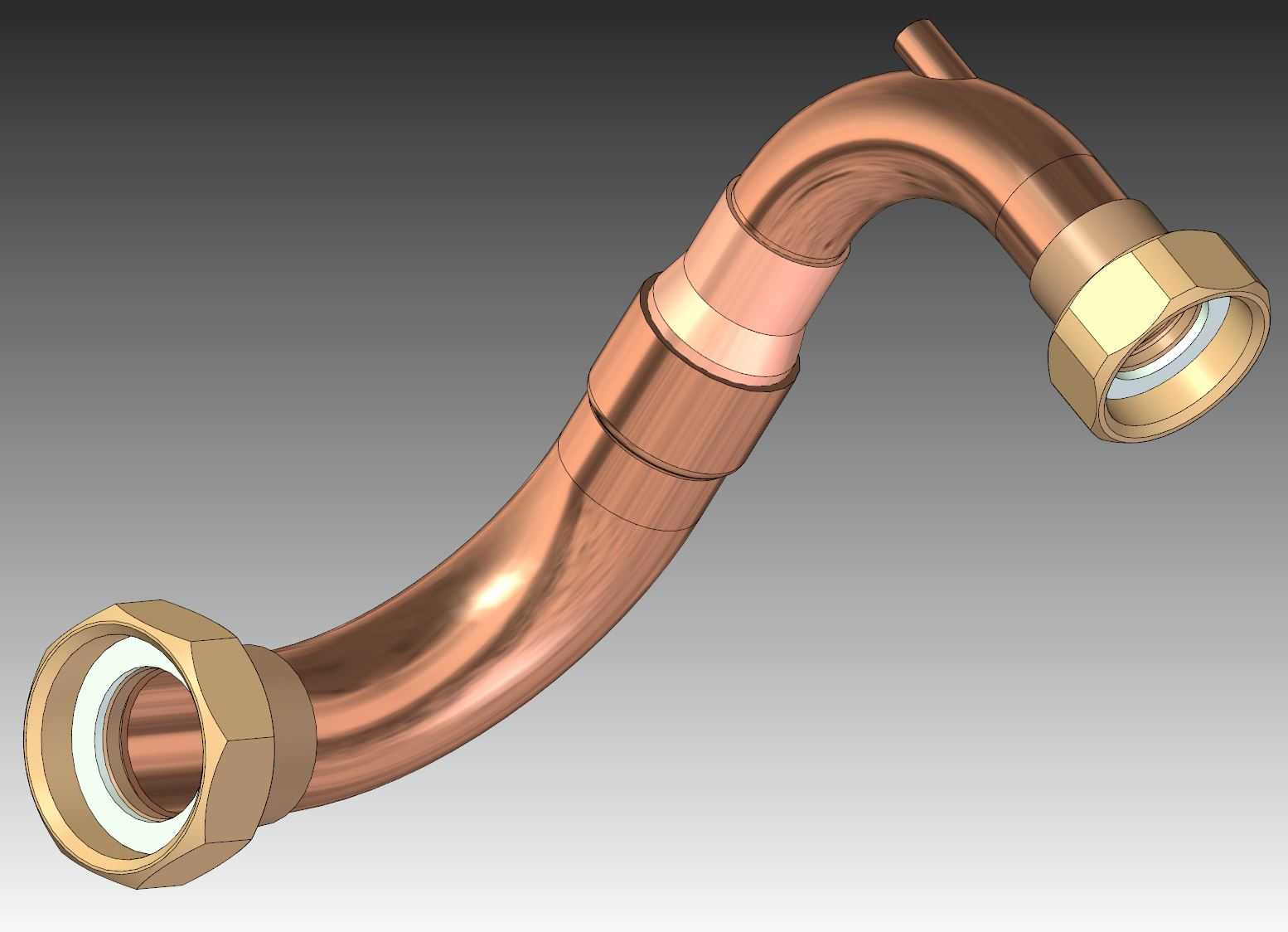

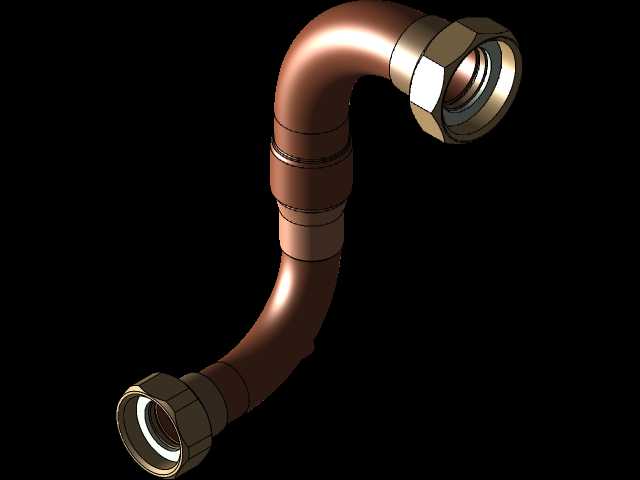

　　这款弯管构件是板式换热系统循环水回路的进水端连接部件，日常在暖通换热机组、工业冷却循环系统、制冷设备的水侧管路中承担介质导入的核心作用，直接对接板式换热器的进水接口，将循环冷却水或换热介质平稳导入板换流道，避免管路直连带来的应力集中与流道冲击问题。从实际工程应用来看，这类弯管大多布置在板换设备的侧端接口位置，因为板式换热器的接口多为侧出式，现场管路排布往往需要避让设备本体、周边阀组以及检修空间，90度左右的弯角结构可以直接改变管路走向，无需额外增加弯头拼接，减少管路泄漏点的同时也能压缩安装占用空间。

　　设计层面优先考虑了介质流动的平顺性，弯管段采用大曲率圆弧过渡，没有采用直角弯折结构，避免循环水在弯折处形成涡流区，减少流阻损失的同时，也能降低水中杂质在弯折位置沉积堵塞的概率，尤其是在开式循环冷却水系统中，大曲率流道能让裹挟少量泥沙、水垢碎屑的水流顺畅通过，减少局部淤积造成的管路通径缩窄问题。管身采用紫铜基材加工，一方面是利用紫铜优异的导热性能，在介质输送过程中可以提前均流温感，减少进入板换流道的介质温差分层，另一方面紫铜的延展性较好，在现场安装对位出现微小偏差时，管身可以承受微量的弹性形变，不会因为硬对接造成接口处的密封件压偏失效。

　　两端的连接结构采用了带内锥面的活接螺母设计，螺母本体为黄铜锻压加工，强度高于紫铜管身，安装时可以直接将活接螺母套在管端，对准换热器接口的外螺纹后旋紧即可，不需要转动整根弯管，大幅降低狭小空间内的管路安装难度。管端与螺母配合的位置内置了平垫密封结构，密封面与管身轴线垂直，螺母旋紧过程中可以均匀压合密封件，避免偏压造成的渗漏，这种活接结构也方便后期设备检修时快速拆卸，不需要切割管路或者大范围拆解周边管线，松开两端螺母即可将弯管整体取下，清理板换进水口的滤网或者更换密封件。

　　管身中间位置设置了多道环形加强凸筋，因为换热系统在启停过程中会存在一定的水锤压力，尤其是循环水泵突然启动或者阀门快速开闭时，管路内部会出现瞬时压力波动，环形凸筋可以提升薄壁铜管的径向抗形变能力，避免管身在压力冲击下出现鼓胀或者弯折变形，同时凸筋结构也可以作为安装时的对位标识，方便施工人员确认弯管插入安装位的深度，避免插入不到位造成的密封失效。弯管上还预留了一个细小的旁通接口，这个接口主要用于连接排气阀或者温度传感器，在系统初次注水时，可以打开旁通接口排尽管路内的空气，避免气塞造成循环水流量不足，也可以直接插入温度探头，实时监测进入板换的介质温度，不需要在管路上额外开孔焊接传感器座，减少现场加工的工作量。

　　从安装边界来看，这款弯管的两端接口同轴方向的垂直距离经过精准核算，刚好匹配常规可拆式板式换热器侧端进水口到外接主水管的安装间距，不需要额外加装短节调整长度，弯管的外轮廓圆弧半径控制在合理范围，安装后不会突出到设备的检修通道内，也不会和板换的压紧螺栓、旁边的进出水阀组产生干涉。管身的壁厚经过耐压校核，可以承受常规换热系统1.6MPa的工作压力，适配绝大多数民用暖通、工业冷却场景的压力等级要求，两端活接螺母的螺纹规格匹配通用的管路连接标准，不需要定制转接头就可以和市面上主流的板式换热器接口、标准镀锌水管、PPR转接头直接对接，现场适配性较强。在实际建模过程中，管身的弯折弧度、活接螺母的内锥角度、密封槽的深度都经过装配干涉校验，所有配合面的公差都按照管路连接件的通用公差设定，加工时可以直接采用弯管机冷弯成型，两端的活接接头采用高频焊接与管身连接，焊接位置做了平滑过渡处理，不会出现焊瘤突出流道内部影响水流的问题，整体结构没有复杂的异形曲面，加工工艺成熟，批量生产的良率较高。
