俄标仪器面板用圆形电连接器结构

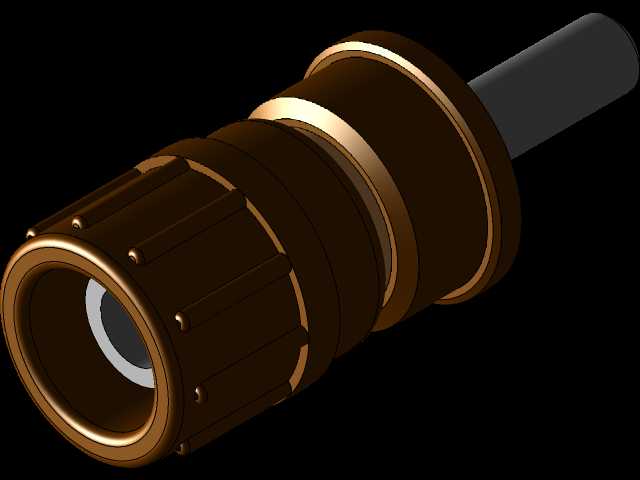

　　这款圆形电连接器主要适配各类工业仪器、电控设备的面板安装场景，在实验室测试设备、工业控制柜、老旧俄标机电设备的维修替换场景中应用十分广泛，核心作用是实现设备内部电路与外部线缆的快速插拔连接，同时保证连接状态下的结构稳定性与电气接触可靠性，避免设备运行过程中因振动、拉扯出现接触不良的问题。从结构设计来看，整体采用圆柱形同轴布局，外壳选用绝缘工程塑料作为主体材质，配合多道环形金属镶件实现结构加强与电磁屏蔽效果，外层的滚花纹理是专门针对手动插拔操作设计的防滑结构，操作人员无需额外工具即可完成插合与分离动作，滚花的齿距与深度经过反复调整，既保证戴薄劳保手套操作时也能获得足够摩擦力，又不会因为棱角过于尖锐划伤操作人员手部。

　　连接器的插合端采用内凹式接触腔设计，插针或插孔组件完全收纳在外壳腔体内部，能够避免日常操作中误碰带电触点造成安全隐患，同时腔体边缘做了导向倒角，插合时可以自动修正一定范围内的轴向偏差，降低对位难度，即使在设备后方视线受阻的安装场景下，也能顺利完成对接。尾部的出线端做了阶梯式收腰结构，既可以适配不同线径的线缆压接，也能预留足够的线缆弯曲空间，避免线缆根部因为反复弯折出现线芯断裂的问题，金属镶件的位置对应连接器的锁紧定位结构，插合到位后可以通过卡扣或者螺纹结构实现轴向锁紧，承受一定数值的轴向拉拽力不会松脱。

　　从安装边界来看，这款连接器采用面板开孔嵌入式安装方式，安装法兰的厚度与外径匹配常规工业仪器面板的开孔尺寸，安装时不需要额外定制特殊规格的固定件，直接从面板正面插入后通过后部的锁紧螺母即可完成固定，面板开孔的公差范围控制在常规钣金加工的精度区间内，普通的冲孔、激光切割工艺都能满足安装精度要求，不需要二次修孔。接触件的排布采用标准圆形阵列布局，不同芯数的版本可以适配不同信号传输、功率传输的需求，接触件之间的绝缘间距满足低压电气设备的安全 creepage 距离要求，在常规工业环境的温湿度条件下不会出现击穿、漏电问题。

　　外壳的绝缘材质具备一定的耐油、耐弱酸碱腐蚀能力，可以在车间现场存在少量切削液、润滑油飞溅的环境下长期使用，不会因为短期接触常见工业介质出现壳体开裂、材质脆化的问题。在建模过程中，重点还原了外壳的滚花细节、金属镶件的配合公差、接触腔的内部倒角结构，所有配合面的尺寸都按照实际量产零件的公差带进行设定，安装法兰的定位台阶尺寸、锁紧螺纹的规格都与实物保持一致，能够直接用于设备面板的装配干涉检查、布线空间校核，也可以作为维修替换场景下的加工参考模型，帮助结构设计人员快速完成面板开孔、连接器布局的设计工作，减少实物测绘的工作量。在实际选型应用中，这类连接器常被用于信号采集设备的外接传感器接口、小型电源模块的输出接口、测试仪器的扩展接口，相比方形连接器，圆形结构的抗扭能力更强，在经常需要插拔、线缆可能受到各个方向拉扯的使用场景下，结构可靠性更有优势，同时圆柱形的外壳加工难度更低，同规格下的生产成本也更易控制。
