XL1509可调稳压贴片封装三维结构

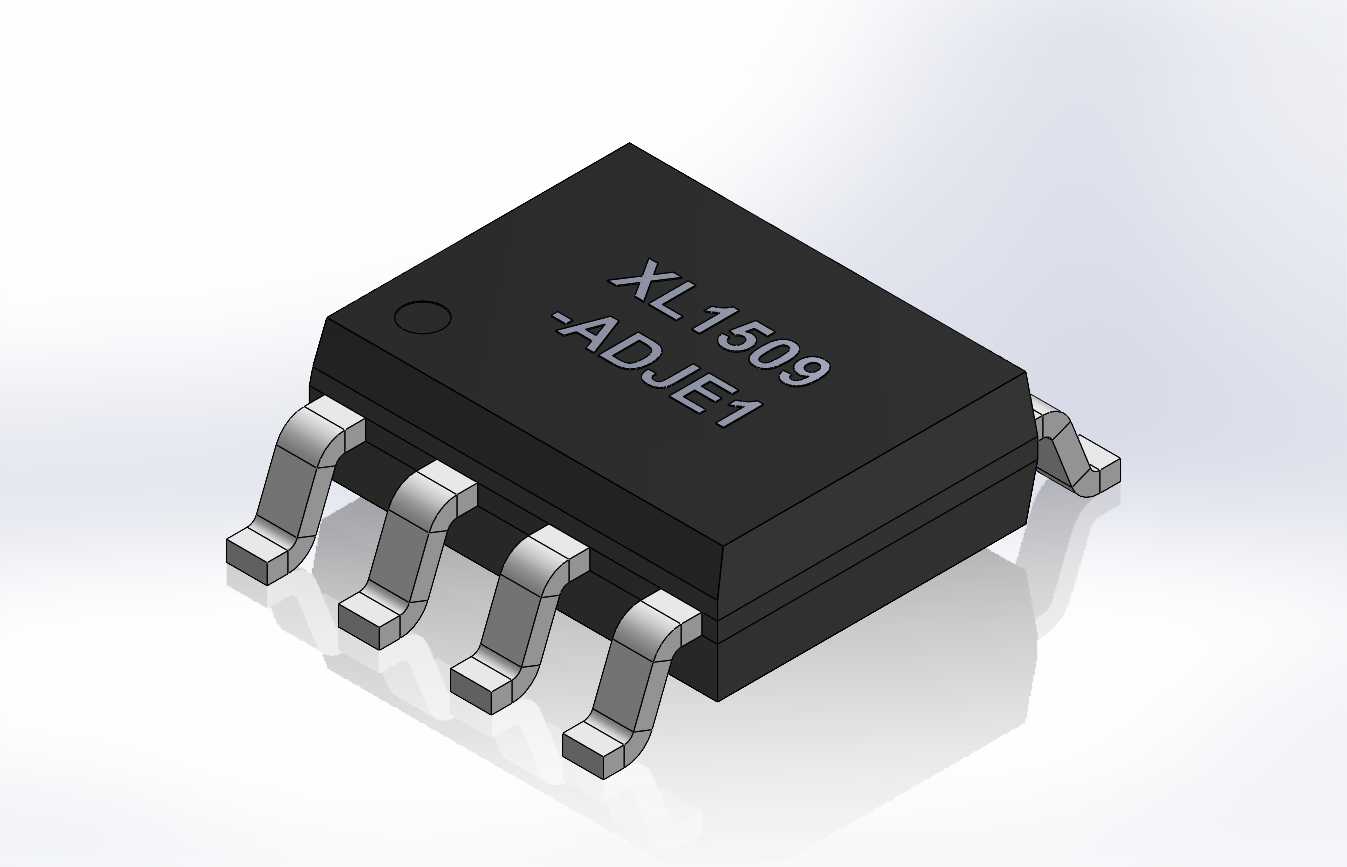

　　从实际应用场景来看，这类可调稳压芯片常被用在12V转5V、5V转3.3V的板载电源回路中，给MCU、传感器模块、通讯接口电路提供稳定的直流供电，相比直插封装的同规格芯片，SMT贴片版本的占用板面积更小，适合高密度布板的紧凑型控制板使用，比如小型PLC扩展模块、便携检测仪器、车载辅助供电板这类对安装空间有严格限制的设备，都会优先选用这类贴片封装的电源芯片。做这款封装建模的时候，首先是对照实物的引脚成型尺寸做基准，引脚的共面度控制在0.1mm以内，完全匹配SMT贴片时的钢网开口设计要求，本体上的丝印标识位置、引脚的折弯弧度都和量产实物保持一致，结构设计人员在做整机外壳的内部避让设计时，可以直接参照模型的本体高度预留空间，不会出现因为模型尺寸偏差导致的外壳顶到元件、装配间隙不足的问题。在消费类电子、工业控制板卡的电源回路设计中，贴片式降压稳压芯片是板上电源链路的核心器件，这款XL1509可调输出版本的SMT封装结构，完全贴合量产SMT回流焊工艺的装配要求，建模过程中优先还原了封装本体与引脚的成型公差，确保结构设计人员在做PCB Layout、板级堆叠干涉检查时，能直接调用模型完成装配校验，避免后期开模或贴片时出现元件干涉、引脚对位偏差的问题。

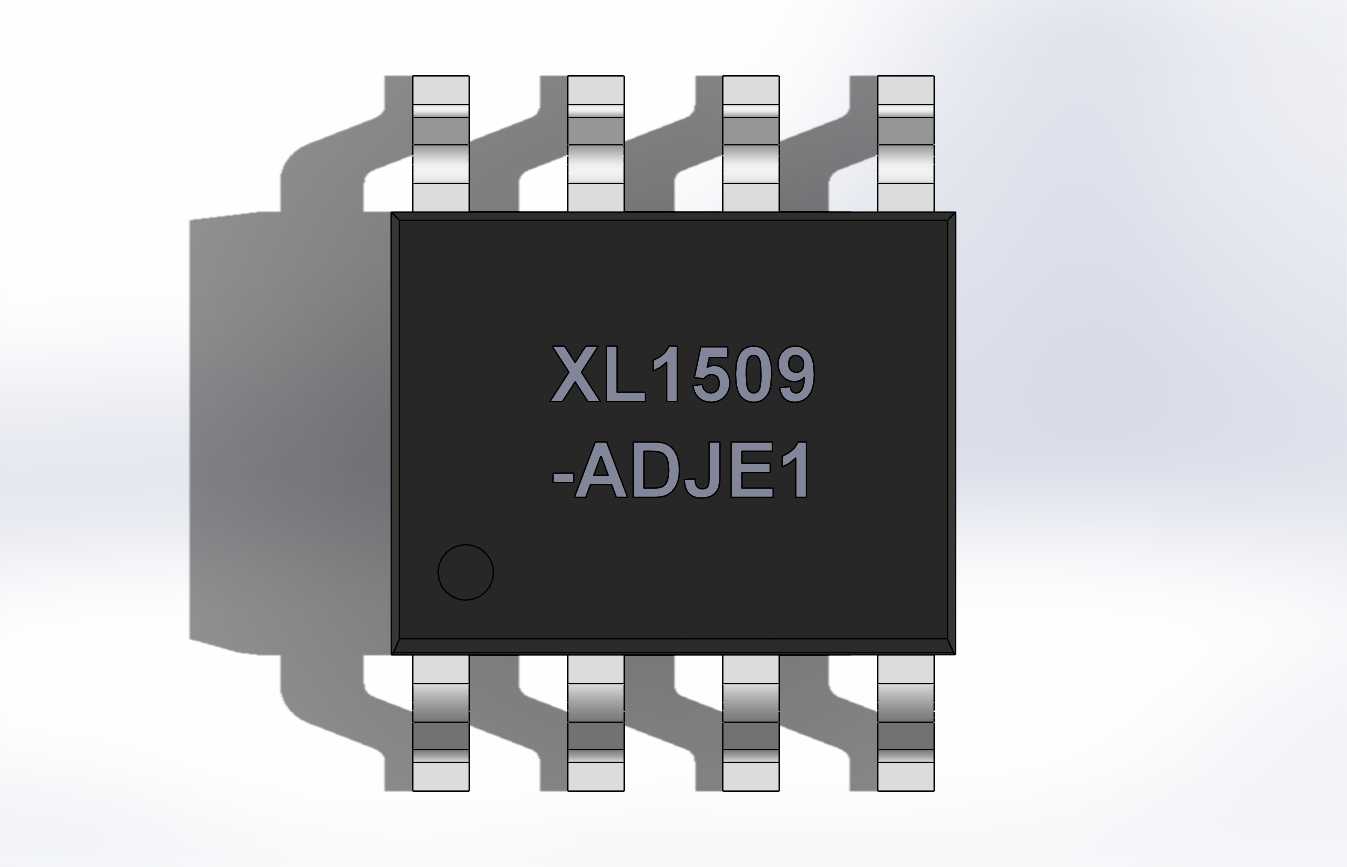

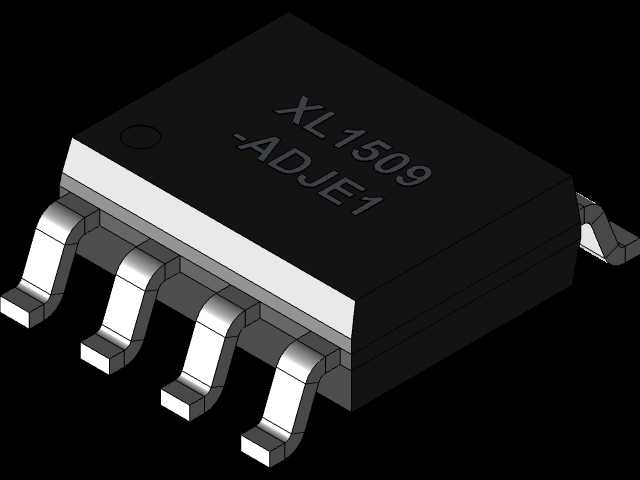

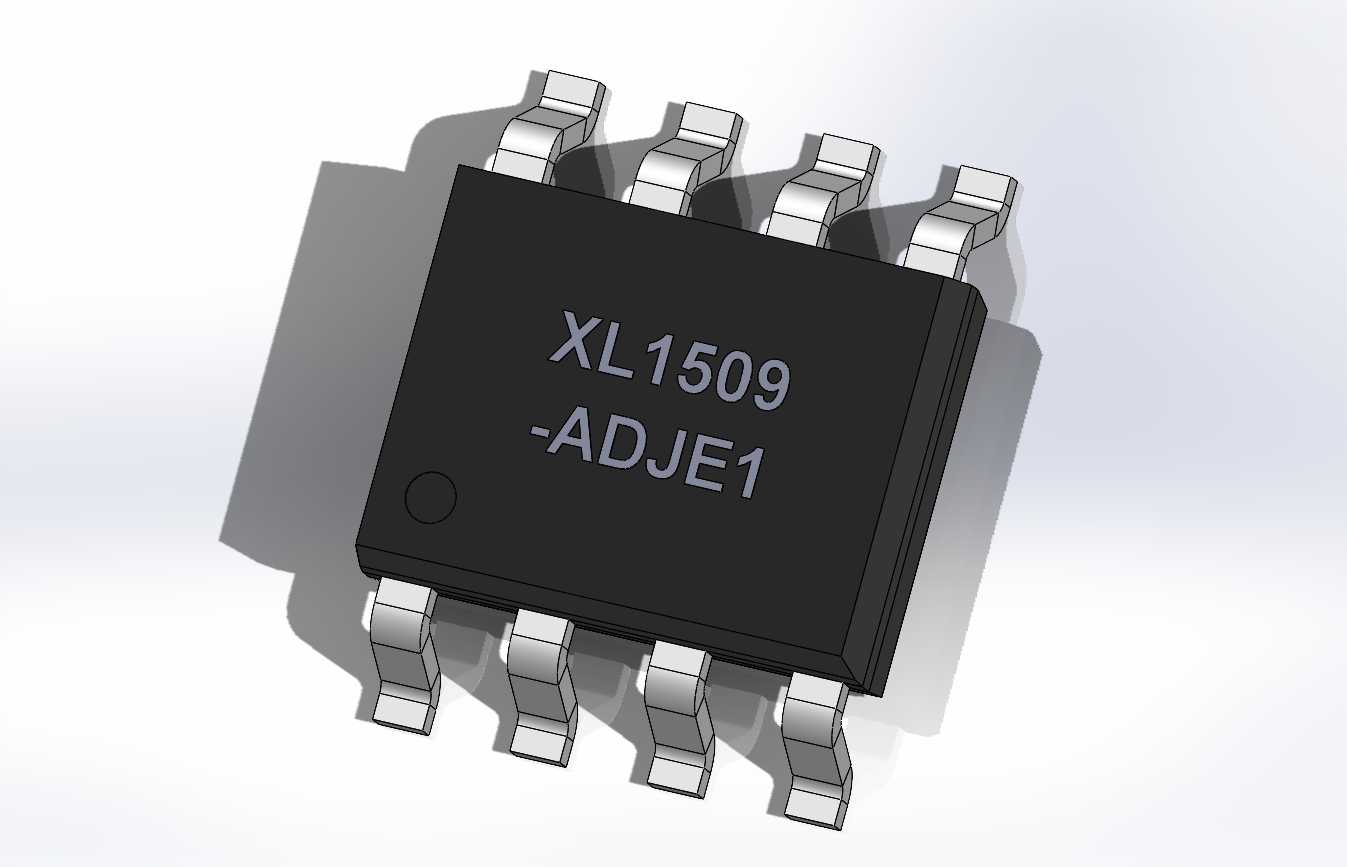

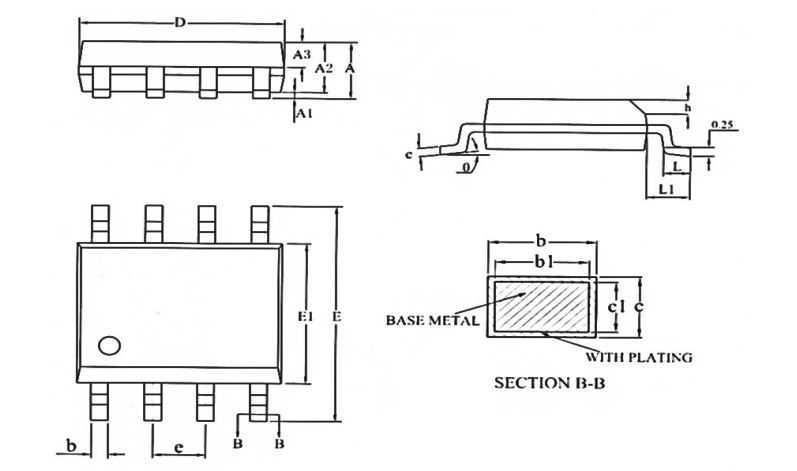

　　外形尺寸上，本体宽度为5.1mm，引脚伸出本体的长度方向尺寸为4mm，本体厚度方向的高度为1.65mm，所有引脚的间距严格遵循SOP-8封装的标准节距，焊盘对位的基准点设置在本体中心，方便PCB设计时直接抓取坐标做封装匹配。建模过程中特意还原了引脚根部的注塑包胶结构，这部分结构在做板级热仿真的时候，会影响芯片本体到PCB焊盘的热传导路径，准确还原这部分结构能让热仿真的结果更贴近实际工作状态，帮助硬件工程师评估芯片在满负载工作时的温升情况，提前做好散热铺铜的设计。从设计思路上来说，这款模型没有做过度的细节简化，也没有冗余的装饰结构，所有结构特征都服务于工程设计的实际需求：引脚的折弯R角还原了实际冲压成型的弧度，避免模型棱角过于尖锐导致干涉检查时出现误判；本体顶部的圆形定位标记位置准确，和实物的1脚定位标识完全对应，方便装配时核对元件方向；本体侧面的合模线做了轻微的凸起还原，这部分特征在做整机灌封设计的时候，会影响灌封胶和元件本体的结合间隙，准确还原后能帮助结构工程师评估灌封层的厚度均匀性。

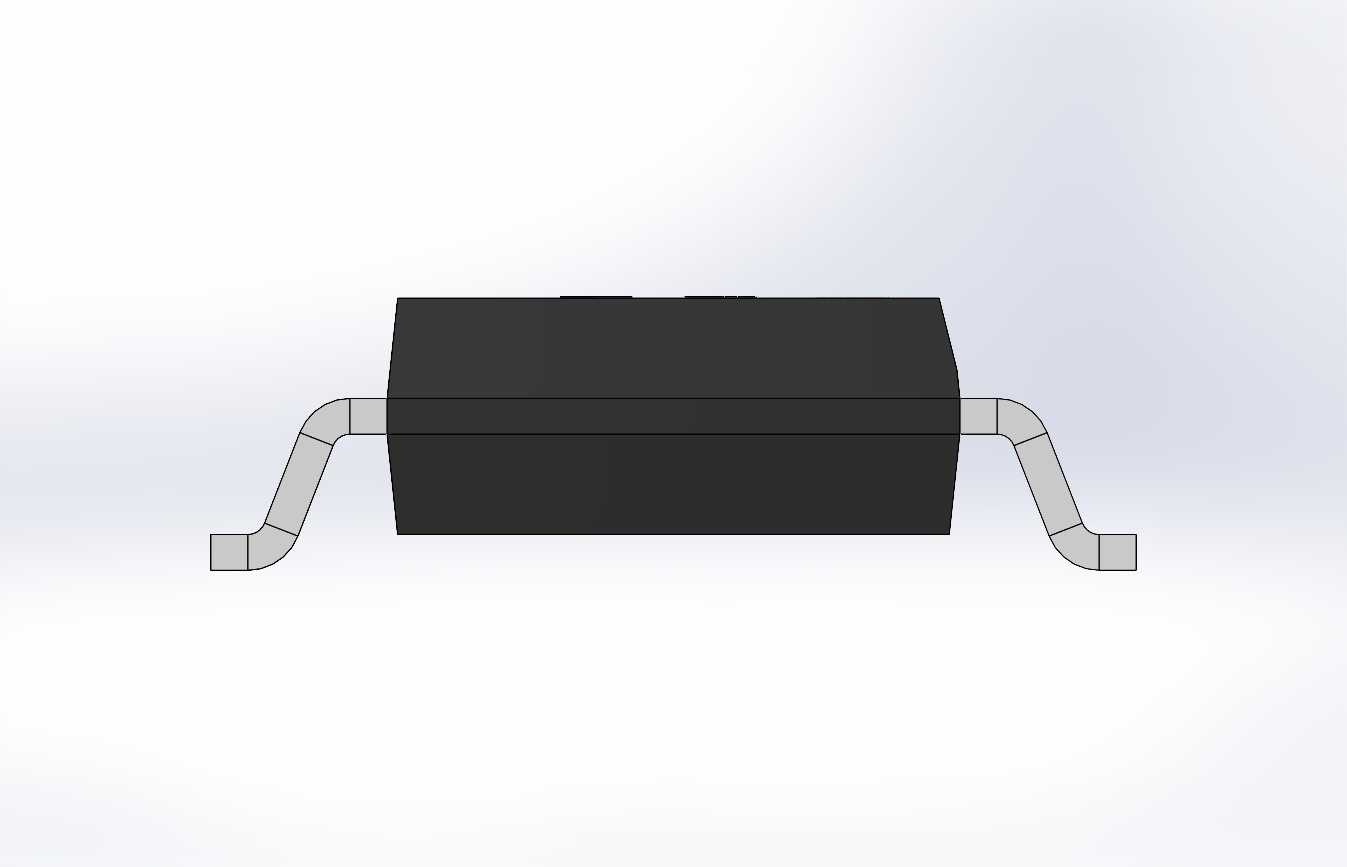

　　在实际的设备选型过程中，结构工程师往往需要提前确认元件的安装边界，尤其是在多层板堆叠、板对板连接器间距较小的设计中，芯片本体的高度、引脚的外伸长度直接决定了板间的最小安全间距，这款模型的所有尺寸边界都和量产实物保持一致，调用时不需要再额外核对尺寸公差，可以直接导入装配体做干涉检查。另外，针对SMT贴片工艺的需求，模型的引脚底面做了平整处理，和PCB焊盘的接触面完全共面，在做贴片工艺仿真的时候，可以直接模拟焊膏印刷、回流焊过程中的引脚共面度影响，提前发现因为引脚变形导致的虚焊风险。

　　不同于普通的外观展示模型，这款封装结构的建模完全从工程应用出发，所有特征都对应实际生产、装配、使用过程中的真实结构，没有为了视觉效果添加无关的修饰特征，不管是做PCB封装的3D匹配，还是整机内部的结构避让，抑或是生产工艺的仿真校验，都能直接使用，不需要再做二次修改。在工业控制板卡的设计中，这类电源芯片往往布置在板卡的电源输入接口附近，靠近板边的位置，模型的准确尺寸能帮助结构工程师确认接口元件和电源芯片之间的安全间距，避免插拔外接连接器时碰到芯片本体，造成元件损伤或者引脚脱焊。同时，在做板卡的三防漆涂覆工艺仿真时，模型的准确外形能帮助工艺人员评估涂覆范围，确保芯片引脚和本体的涂覆厚度符合工艺要求，不会出现涂覆不足或者涂覆过量的问题。
