带刹车行星减速交流伺服驱动装置

　　这款集成行星减速与刹车功能的交流伺服驱动单元，在自动化产线、精密数控机床、工业机器人关节、电子制造贴片设备等对位置控制精度、动态响应速度有严苛要求的场景中应用广泛。不同于普通伺服电机直连负载的传动形式，其前端集成的行星齿轮减速级，能在不额外增加安装轴向长度过多的前提下，将伺服电机原生的高转速低扭矩输出，转换为适配中低转速大扭矩负载的动力输出，同时通过行星轮系的均载设计，降低单对齿轮的啮合载荷，提升传动链的抗冲击能力。

　　从实际使用的功能逻辑来看，后端的伺服电机本体负责接收驱动器的脉冲指令，完成转速、转角的闭环控制，内置的编码器可实时反馈转子位置，保证动态响应下的位置精度；中间集成的失电式刹车机构，可在设备断电、急停触发或者需要长时间保持负载位置的工况下，通过弹簧压紧摩擦片锁死输出轴，避免垂直安装轴系因负载自重下滑，或是突发断电时工位偏移造成的工件报废、设备碰撞风险，这一点在垂直升降轴、变位机回转驱动这类存在重力负载的场景中尤为关键，很多现场调试出现的溜车问题，本质就是选型时未考虑带刹车的减速伺服方案，靠驱动器抱闸逻辑无法覆盖断电瞬间的轴系窜动。

　　设计层面上，这款驱动单元采用了集成化的结构思路，没有将伺服电机、行星减速器、刹车模块做分体式拼接，而是将刹车组件内置在电机后端盖与编码器之间，行星减速级的输入轴直接与电机转子轴做同轴配合，省去了分体安装时需要额外加工的连接法兰、联轴器环节，既减少了传动链上的间隙累积，也压缩了整体的安装空间，对设备内部布局紧凑的设计场景十分友好。行星轮系采用了内齿圈固定、太阳轮输入、行星架输出的经典NGW结构，三个行星轮沿太阳轮周向均布，载荷由三个轮齿副共同承担，相比定轴轮系减速结构，相同减速比下体积更小，传动效率更高，运行噪音更低，5:1的减速比设定刚好适配大部分中速负载的转速需求，不需要额外搭配多级减速造成的回程误差放大。

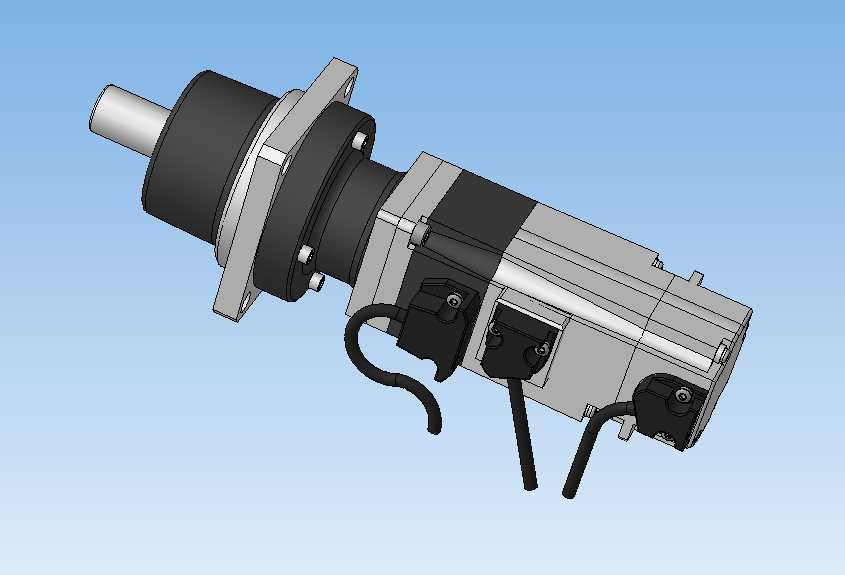

　　安装边界上，前端的减速输出端采用方形法兰安装面，定位止口与输出轴的同轴度公差控制在0.02mm以内，输出轴为带键槽的圆柱轴，可直接通过键连接传递扭矩，也可搭配锁紧胀套实现无间隙连接；电机本体侧面预留了动力线与编码器线的出线接口，接口采用防水航空插头形式，防护等级可满足车间常规切削液飞溅、粉尘环境的使用要求，不需要额外做走线防护。整体安装时需要注意，法兰面的连接螺栓需采用对角分步拧紧的方式，避免安装面受力不均造成止口偏斜，进而导致运行时轴系跳动、齿轮偏磨的问题；轴系连接时要保证负载轴与输出轴的同轴度，禁止用锤击的方式将负载轮、联轴器敲入输出轴，否则会造成行星架内部轴承的轴向受力损坏，这点是很多现场安装时容易忽略的细节，往往会导致设备运行一段时间后出现减速箱异响、输出轴窜动的故障。

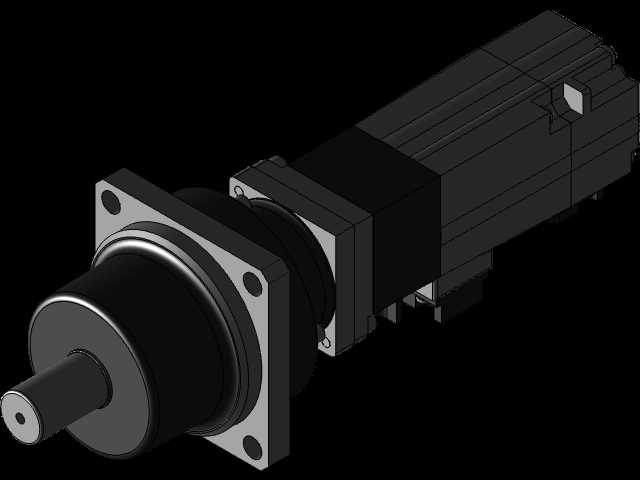

　　从结构建模的角度来看，这款模型完整还原了内部轮系的配合关系、刹车组件的摩擦片结构、外部安装法兰的螺栓孔位、出线接头的位置尺寸，在做设备整体布局设计时，可以直接导入装配体中做干涉检查，不需要再额外测绘各个部件的安装尺寸，能大幅缩短前期方案设计的周期。建模时对齿轮的齿形做了简化处理，但保留了准确的分度圆、齿顶圆尺寸以及安装中心距，完全满足布局设计、运动仿真的精度要求，外部的安装孔位、止口尺寸、轴伸长度都按照实物1:1还原，不会出现装配时孔位对不上、干涉的问题。在选型校核时，可以结合模型的外形尺寸，提前预留出线缆的弯曲半径、安装操作的扳手空间，避免后期装配时出现线缆与周边结构件干涉、螺栓无法拧紧的问题。
