180度转角HD系列动力伺服舵机结构

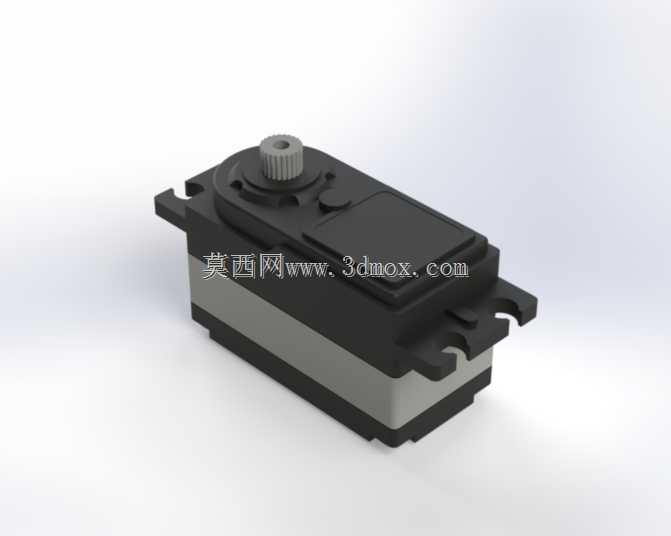

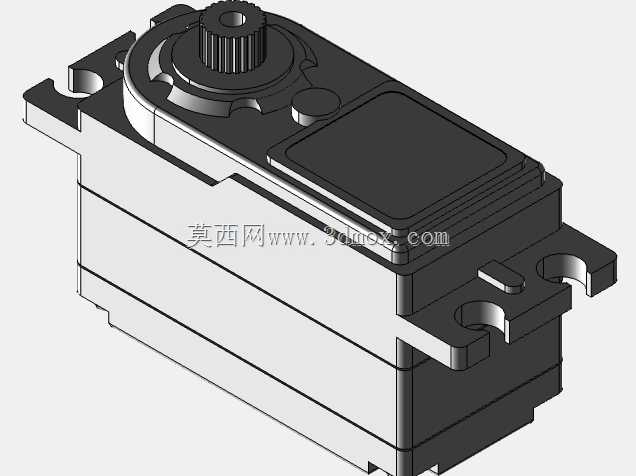

　　从结构设计思路来看，这款舵机采用了扁平式的长方体主体布局，外壳上下分模，上壳集成了输出轴的轴承安装位、齿轮组的定位柱，下壳预留了电路板和驱动电机的安装腔，侧面伸出的固定耳是专门为标准安装位设计的，两个带安装孔的凸耳对称分布在壳体两侧，安装孔的中心距、孔径都匹配行业通用的舵机安装规格，不管是装在航模的舵面驱动支架上，还是小型自动化设备的摆角执行工位，都不需要额外做转接件就能直接固定。输出轴采用了标准的齿形花键结构，配套的舵盘可以直接卡合在花键上，通过顶部的锁紧螺丝固定，这种花键结构的好处是传动间隙小，角度传递精度高，不会因为频繁正反转出现连接松旷的问题。在小型自动化执行机构、航模运动控制、教学实验平台搭建这类需要精准角度输出的场景里，这类180度转角的伺服执行件是非常常用的动力单元，很多做小型设备结构开发的工程师在选型初期，都会先找对应规格的三维模型核对安装边界，避免后期结构干涉返工。这款HD系列的伺服舵机，核心功能是接收PWM控制信号后，输出轴在0到180度的区间内完成精准的角度定位，同时输出额定的扭矩负载，和连续旋转的动力电机不同，它的控制逻辑是闭环角度锁定，只要控制信号给定对应角度，输出轴就会保持在对应位置抵抗外部负载扰动，这也是它在角度控制场景里不可替代的原因。从安装边界来看，这款舵机的主体厚度控制得比较薄，适合安装在空间局促的狭长腔体内，两侧固定耳的突出高度和壳体顶面齐平，不会额外占用垂直方向的安装空间，输出轴的突出高度也做了限位，安装舵盘之后整体高度不会超出常规安装槽的深度，做结构布局的时候只要预留出舵机主体的长方体空间，加上两侧固定耳的安装操作空间，还有输出轴连接摆臂的摆动空间，就不会出现运动干涉。很多工程师在做小型摆角机构设计的时候，容易忽略舵机出线端的空间预留，这款舵机的出线端在壳体尾部，线材是从尾部侧面引出，做结构设计的时候要在尾部预留出线的弯折空间，避免线材被壳体和安装架挤压破损。

　　从内部结构的布局逻辑来看，驱动电机布置在壳体的一侧，通过多级减速齿轮组把动力传递到顶部的输出轴，齿轮组的减速比匹配10kg/cm的输出扭矩，在6V的供电电压下就能达到额定扭矩输出，足够驱动小型舵面、轻型摆臂这类负载。无刷动力的版本相比传统有刷舵机，使用寿命更长，长时间往复工作的时候不会因为碳刷磨损出现动力衰减，适合需要高频动作的工位，比如小型分拣设备的摆杆驱动、教学机器人的关节转动。在实际选型应用的时候，要注意这款舵机的转动角度是180度，不要超行程使用，很多新手做结构的时候会让摆臂的转动角度超过舵机的极限行程，轻则导致舵机堵转发热烧坏驱动板，重则打坏内部的减速齿轮。

　　另外安装固定的时候，固定螺丝的拧入深度不要超过壳体的壁厚，不然螺丝顶到内部的齿轮或者电路板，会导致舵机转动卡滞甚至短路。做三维建模校核的时候，要重点核对几个关键尺寸：两侧安装孔的中心距、输出轴的花键规格、输出轴中心到壳体底面的高度、壳体整体的长宽高尺寸，还有输出轴在0度、90度、180度三个位置时，配套摆臂的运动包络线，确保摆臂在整个转动行程里不会和周边的结构件发生碰撞。很多做航模设计的工程师还会利用这款舵机的扁平外形，把它嵌入到机翼的内部安装槽里，因为壳体的侧面是平直的，安装的时候可以直接用双面胶或者扎带辅助固定，配合两侧的固定耳螺丝锁紧，在飞行振动的环境下也不会出现松脱。

　　在小型自动化设备里，这类舵机常用来做料仓的挡板开合、小型工件的转向拨杆、视觉检测工位的镜头角度调整，因为它的控制方式简单，只需要给对应的PWM信号就能实现角度定位，不需要额外的编码器做位置反馈，整体的控制成本比用步进电机加丝杠的结构低很多，安装占用的空间也更小。做结构设计的时候还要考虑舵机的散热问题，虽然这款舵机的外壳是硬质塑料材质，但是长时间带负载工作的时候，驱动电机和驱动板会产生热量，安装的时候不要把舵机完全密封在不透气的腔体内，最好预留一定的空气流通空间，避免长时间工作过热导致性能下降。另外输出轴的径向负载不要超过额定值，这款舵机的输出轴轴承是小型滚珠轴承，主要承受轴向的扭矩输出，如果径向施加过大的负载，会导致轴承过早磨损，出现输出轴晃动、角度精度下降的问题。
