手动式精密机械调节装置三维结构

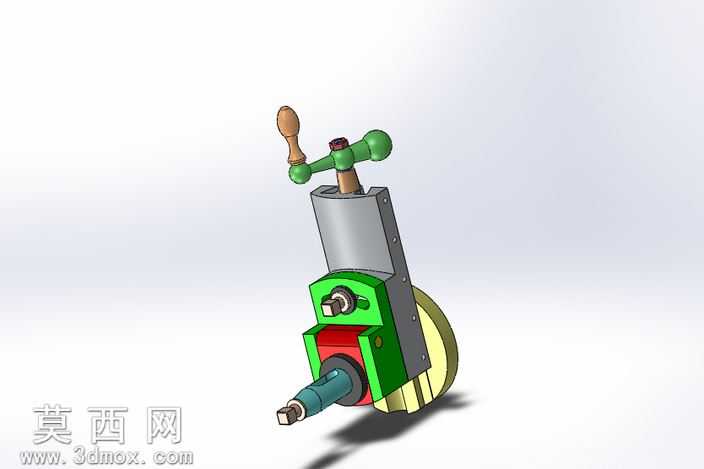

本作品为手动式精密机械调节装置的三维装配模型，建模过程严格遵循机械设计的装配逻辑，先完成各单体零件的参数化建模，再按照实际装配约束完成整体组装，确保各运动部件的配合关系符合真实机械的运动逻辑。建模阶段对装置的各个组成部分进行了精细化还原：顶部的木质握持手柄采用曲面建模完成流畅的握感轮廓还原，绿色的操作摇臂通过拉伸、倒角特征构建出符合人机操作的握持形态，中部的金属主体壳体通过薄壁特征、安装孔位阵列还原了金属构件的加工特征，前端的调节输出轴做了同轴度约束，确保旋转调节时的运动轨迹准确，底部的黄色基座部分还原了安装定位的卡槽结构，保证装置安装时的定位精度。材质渲染阶段针对不同部件的材质特性做了区分设置：木质手柄赋予哑光木纹材质，还原实木的温润质感与自然纹理；绿色操作件采用半哑光工程塑料材质，添加细微的颗粒质感还原工业塑料的表面触感；金属壳体部分赋予拉丝金属材质，模拟钢制构件经过机加工后的金属光泽与细微拉丝纹理；前端的调节轴头做了金属亮面处理，还原淬火零件的高硬度金属质感；底部基座采用哑光金属漆材质，区分不同金属部件的加工工艺差异。结构设计上，该装置通过顶部摇臂的旋转输入，带动内部的传动结构实现前端轴的进给调节，同时侧面设置锁紧结构，可在调节到位后锁定位置，避免调节位移，整体结构紧凑，操作逻辑清晰，各部件之间不存在干涉问题，装配间隙符合机械加工的公差要求。设计思路围绕手动精密调节的使用场景展开，兼顾操作的便捷性与调节的精准度，操作手柄的位置设置符合人手操作的舒适角度，摇臂的长度经过合理设置，保证手动操作时的力矩适中，既不会因为力矩过小导致调节费力，也不会因为力矩过大出现调节过冲的问题，整体模型可用于机械原理演示、工装结构参考以及相关教学场景使用，完整还原了手动调节装置的结构特点与运动逻辑。
