压缩机用径流式驱动涡轮结构设计

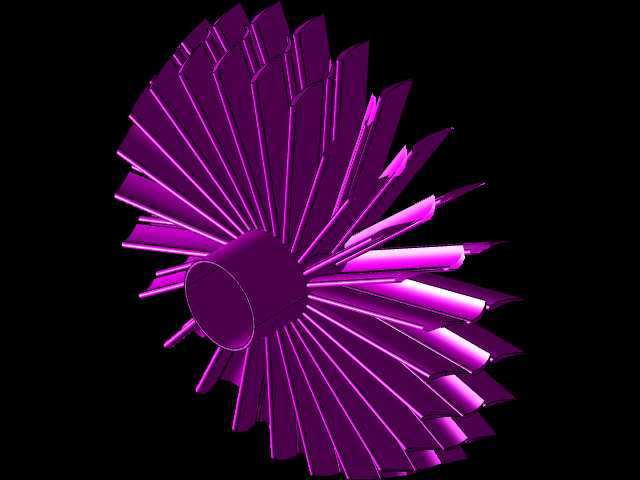

　　在透平式压缩机的动力端结构中，涡轮是直接决定整机能量转换效率的核心做功部件，这套结构的三维建模完全围绕实际工况下的载荷分布、流道匹配需求展开，没有做冗余的装饰性结构，所有曲面特征都对应实际生产加工与装配的边界要求。从实际应用场景来看，这类涡轮主要配套在中小功率的径流式压缩机机组中，既可以用在燃气轮机驱动的管线压缩机上，承担高温高压燃气的动能转换职责，也可以适配在带能量回收的工艺压缩机系统中，将工艺回路中带压流体的余压动能转化为机械能，直接驱动压缩机叶轮转动，降低整机的外部动力输入消耗。

　　从功能特性上看，该涡轮采用径向进气、轴向出气的流道设计，叶片沿轮毂周向均匀排布，每一片叶片的型线都经过流场匹配修正：叶片前缘做了小圆角过渡处理，避免高速来流冲击下产生局部应力集中，同时减少进气端的流动损失；叶身从根部到顶部的扭角变化完全贴合流体在流道内的转向轨迹，保证气流沿叶道流动时不会出现大面积的边界层分离，尽可能将流体的动能、压力能平稳转化为轮毂的旋转机械能；叶片尾缘做了减薄处理，降低出气端的尾迹涡流损失，提升涡轮整体的做功效率。轮毂部分采用一体化的锥台结构，中心设置通孔用于与动力输出轴配合，通孔内壁预留了键槽安装位，装配时可以通过平键传递扭矩，避免大扭矩输出下轴与轮毂出现相对滑动；轮毂与叶片连接的根部做了大圆角过渡，分散高速旋转时叶片根部的离心应力，杜绝长期运行下的根部疲劳断裂风险。

　　设计过程中首先要确定的是涡轮的进出口流道尺寸，进气端的外径需要匹配压缩机蜗壳的出口流道直径，保证来流可以均匀进入每一个叶道，不会出现流道突扩或突缩带来的额外损失；出气端的轮毂直径要匹配后端轴承座的安装边界，保证涡轮装配后与轴承端盖之间留有足够的密封安装间隙，避免运行过程中出现动静部件碰磨。叶片的数量选择经过了动平衡与流道阻塞率的权衡：叶片数量过少会导致单个叶道的通流面积过大，流道内的气流引导性变差，容易产生二次流损失；叶片数量过多则会增大气流的摩擦损失，同时增加整体转动惯量，影响机组的动态响应速度，最终的叶片数取值兼顾了通流效率与结构强度要求。

　　从安装边界来看，涡轮轴向的定位台阶尺寸需要与轴上的锁紧螺母、轴套尺寸匹配，保证装配后涡轮的轴向窜动量控制在机组设计允许的范围内；涡轮的最大外圆直径要与蜗壳内壁的间隙控制在合理区间，间隙过大会导致叶顶漏气损失增大，降低涡轮效率，间隙过小则会因为热态运行下的部件热膨胀、轴系振动出现叶顶刮蹭蜗壳的故障。建模过程中所有叶片的型面都采用G2连续的曲面构建，保证后续数控加工时刀具路径平滑，不会出现加工棱线影响叶道的表面粗糙度，毕竟叶道表面的粗糙度直接影响气流的摩擦损失大小，表面越光滑，流动损失越小，涡轮的做功效率越高。另外在结构设计时还考虑了动平衡校正的需求，在轮毂的端面预留了动平衡去重区域，方便涡轮完成加工后做动平衡校正，将转子的不平衡量控制在标准允许的范围内，避免高速运行时出现过大的振动，影响整套压缩机机组的运行稳定性。这类涡轮的工作转速通常较高，设计时所有结构的强度校核都按照最高工作转速的1.2倍做离心应力验算，同时考虑工作温度下的材料强度衰减，保证在额定工况下长期运行不会出现结构变形或者失效。
