高压方形液压连接法兰结构设计

　　在重型液压系统的管路布局中，高压工况下的连接可靠性始终是结构设计的核心考量点，这款方形法兰的设计初衷，正是为了适配6000psi级别的高压液压回路连接需求，常见于工程机械液压主油路、冶金设备高压管路、重型压机液压站等对连接密封性能、抗冲击载荷有严苛要求的应用场景。从实际使用场景来看，这类法兰多安装在液压阀块、泵组出油口、油缸进出油口的端面位置，作为硬管、软管与液压元件本体之间的过渡连接载体，需要同时承受管路内的高压油液脉冲载荷、设备运行带来的机械振动，以及安装过程中的装配应力，因此结构设计上的每一处细节都围绕承压稳定性、安装便捷性、密封可靠性展开。

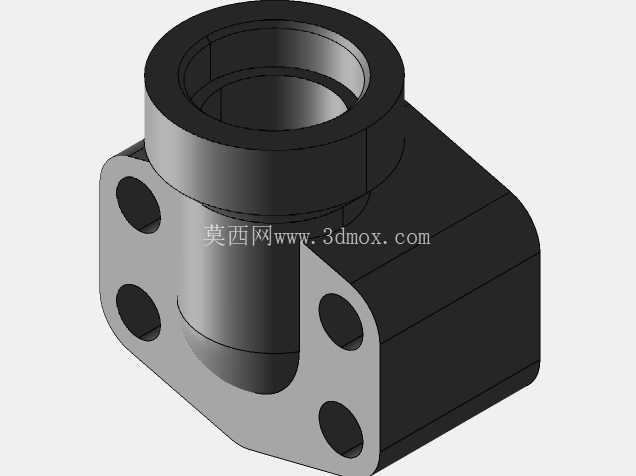

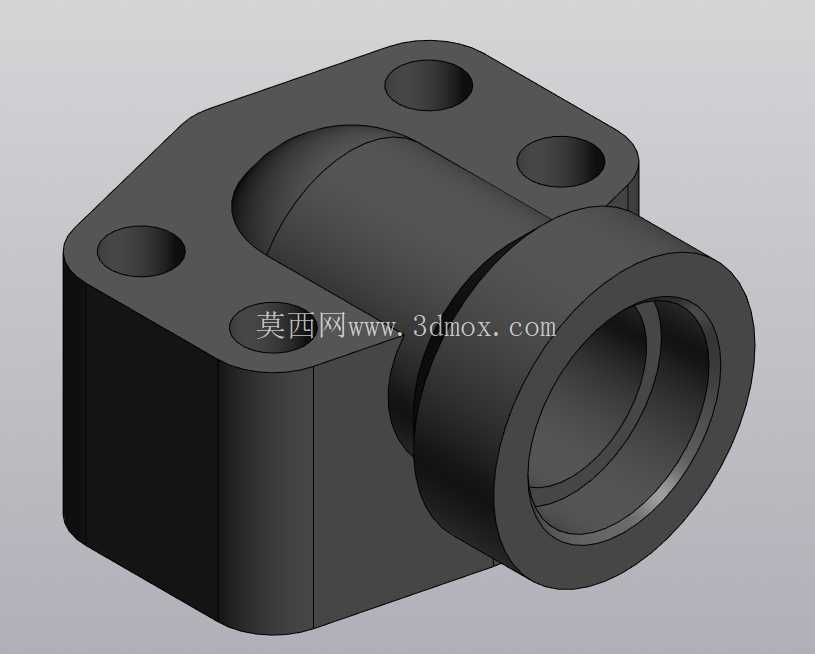

　　观察这款法兰的整体结构，采用方形法兰盘加延伸连接筒的一体式结构，法兰盘上均匀布置四个安装通孔，这种四孔方形布局相比圆形法兰，在同等安装空间下能提供更均匀的压紧力分布，四个安装孔分别位于方形盘体的四个角位，螺栓锁紧时的压紧力可以完整覆盖密封面的整个环形区域，避免局部压紧力不足导致的高压油渗漏问题。法兰盘与连接筒的过渡位置采用大圆角过渡结构，这一设计并非单纯的工艺考量，更多是为了降低高压工况下的应力集中系数——在6000psi的持续内压作用下，直角过渡位置会产生明显的应力集中，长期承受脉冲油压时容易出现疲劳裂纹，大圆角过渡可以将局部应力峰值降低30%以上，大幅提升元件的疲劳使用寿命。

　　连接筒的外圆设计有环形凸台结构，这个凸台的作用是为管路套接提供轴向定位，当外部液压胶管或者硬管接头套装在连接筒上时，凸台端面可以作为管路安装的轴向限位面，保证管路套接长度符合设计要求，避免因套接长度不足导致的管路拔脱故障。连接筒的内孔为等径直通孔设计，孔壁的粗糙度要求控制在Ra1.6以内，既可以减少高压油液在孔内流动时的沿程压力损失，也能避免内壁粗糙度过高导致的油液杂质附着、局部涡流等问题。法兰盘的密封端面设计有环形密封槽安装位，使用时可配合O型密封圈或者组合密封垫圈实现端面静密封，密封槽的深度、宽度尺寸严格匹配对应压力等级的密封件规格，保证密封圈压缩量处于合理区间，压缩量过小会导致密封失效，压缩量过大则会加速密封圈的永久变形，缩短密封件的更换周期。

　　从安装边界尺寸来看，方形法兰盘的对角孔距、边距尺寸均适配标准的高压法兰安装接口，四个安装孔的孔径匹配对应规格的高强度内六角螺栓，安装时不需要额外加工定制转接板，可以直接与符合SAE标准的液压元件接口匹配安装，大幅降低现场安装的适配成本。法兰盘的厚度经过严格的强度校核，在6000psi额定压力下，法兰盘的最大变形量控制在0.02mm以内，不会因为法兰盘变形导致密封面出现间隙，即使在系统出现瞬时压力冲击、压力达到额定值1.5倍的工况下，法兰盘的结构强度仍有足够的安全余量。连接筒的长度设计充分考虑了管路安装的操作空间，既不会因为筒身过长导致管路布局时与周边元件产生干涉，也不会因为筒身过短导致管路套接后卡箍安装空间不足。

　　在三维建模过程中，这类法兰的建模需要重点关注几个关键尺寸的精度控制：首先是四个安装孔的位置度公差，必须保证孔位与对接元件的螺栓孔完全同轴，否则安装时会出现螺栓无法穿入、强行装配导致法兰承受额外装配应力的问题；其次是密封端面的平面度公差，整个密封面的平面度需要控制在0.01mm以内，端面不得有凸起、划痕等缺陷，否则即使螺栓锁紧力足够，也会出现密封面渗漏；最后是连接筒外圆与法兰盘端面的垂直度公差，若垂直度超差，会导致安装后管路出现偏斜，额外增加管路的连接应力，长期振动下容易出现管路焊缝开裂、接头松动等故障。

　　实际选型应用中，这类高压方形法兰相比传统的圆形法兰，在空间紧凑的液压阀组布局中优势更明显，方形结构的外形可以更好地贴合阀块的方形安装面，减少安装空间的浪费，四个角位的螺栓布置也更方便使用扭矩扳手进行锁紧操作，不需要像圆形法兰那样在圆周方向寻找操作空间。同时，一体式的结构设计减少了连接环节的泄漏点，相比分体式的法兰接头，零件数量更少，装配工序更简单，也降低了后期维护时的故障排查难度。在液压系统的日常维护中，这类法兰的检修也十分便捷，只需要定期检查螺栓的锁紧扭矩、检查密封面是否有渗漏痕迹即可，不需要对法兰本体进行特殊维护，正常工况下的使用寿命可以达到与整套液压系统等寿命的水平。
