方形法兰安装型外啮合齿轮泵结构

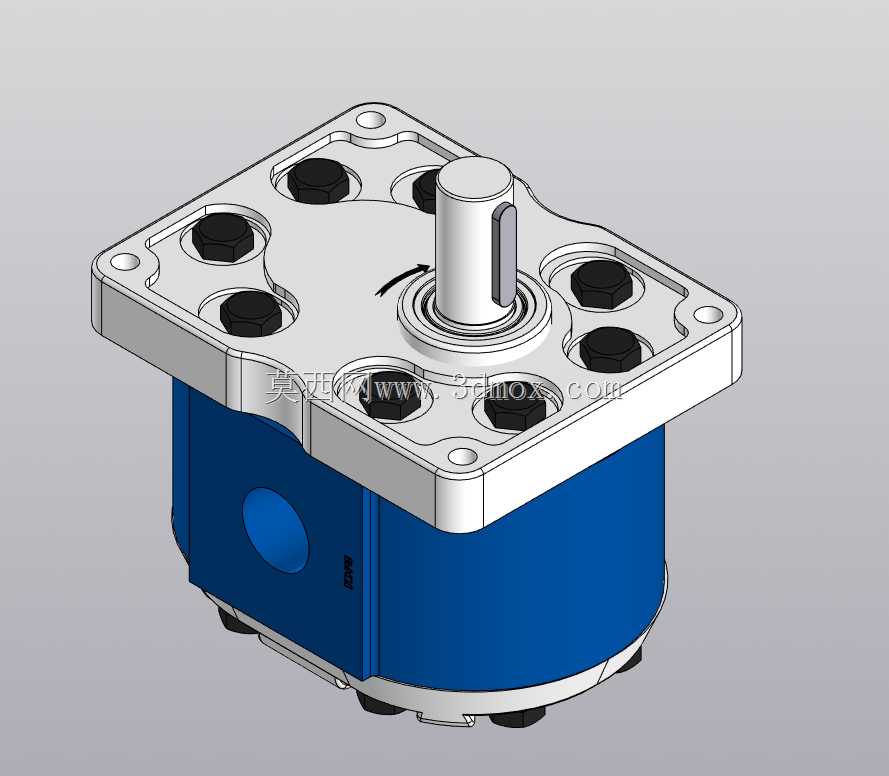

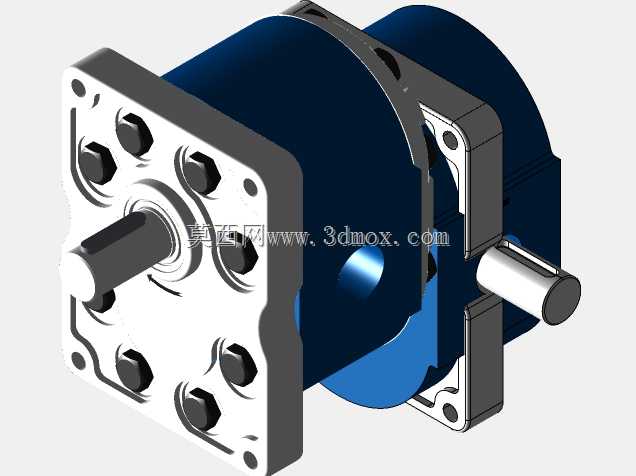

这款外啮合齿轮泵采用方形法兰安装结构，主体泵壳为圆柱形承压结构，上部集成方形安装法兰盘，法兰盘上预留6个内六角螺栓安装孔，可直接通过螺栓紧固在液压站阀块、设备安装基座或发动机齿轮室端面上，安装时无需额外制作过渡转接板，能有效缩减液压系统的整体安装空间，适配紧凑型液压站、小型工程机械、农用装备的安装布局需求。作为液压系统的动力元件，该泵依靠一对互相啮合的渐开线圆柱齿轮的容积变化实现压力油输出，进油口设置在泵壳侧面，可直接连接吸油管路从油箱吸入液压油，出油口可根据安装方向适配阀块油道或出油管路，能够为液压系统提供稳定的压力油源，驱动液压缸、液压马达等执行元件完成直线往复、旋转等动作，常见于小型装载机、环卫设备、农机具、机床液压夹具等设备的液压回路中。从设计细节来看，上部法兰与泵壳结合面采用多颗螺栓均匀紧固，保证结合面的密封性能，避免高压油泄漏；伸出的输入轴采用平键连接结构，可直接与电机输出轴、发动机取力口通过联轴器或连接套对接，传动扭矩传递可靠；泵体侧面的油口采用通径设计，兼顾吸油流速与压油阻力的平衡，避免吸空导致的气蚀问题，同时控制压油过程的压力损失。建模过程中还原了齿轮啮合的间隙配合关系、泵体与端盖的密封槽结构、安装螺栓的沉孔深度，所有安装孔的位置度、轴伸的同轴度都按照常规液压元件的公差要求进行了配合约束，可直接用于液压系统的布局装配干涉检查，也可作为同类齿轮泵选型时的安装尺寸参考，帮助设计人员提前核对安装边界，避免现场安装时出现孔位不对、轴伸干涉、管路连接空间不足等问题。该泵的整体结构紧凑，轴向尺寸与径向尺寸控制合理，在同排量齿轮泵中安装占用空间较小，适合安装空间受限的应用场景，同时上部法兰的多螺栓紧固设计也能保证泵在高压工作状态下的结构强度，减少结合面渗油的概率。
