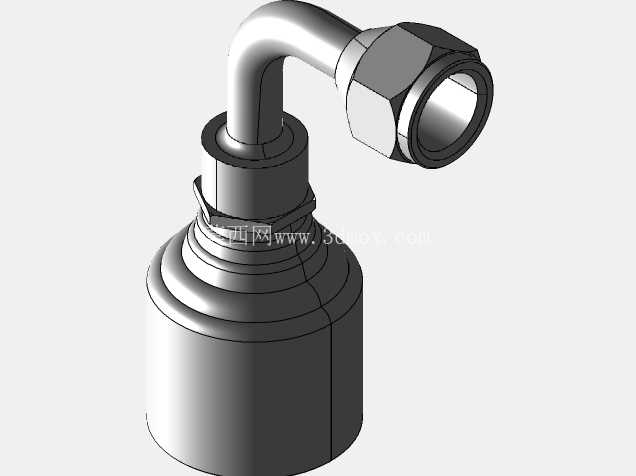

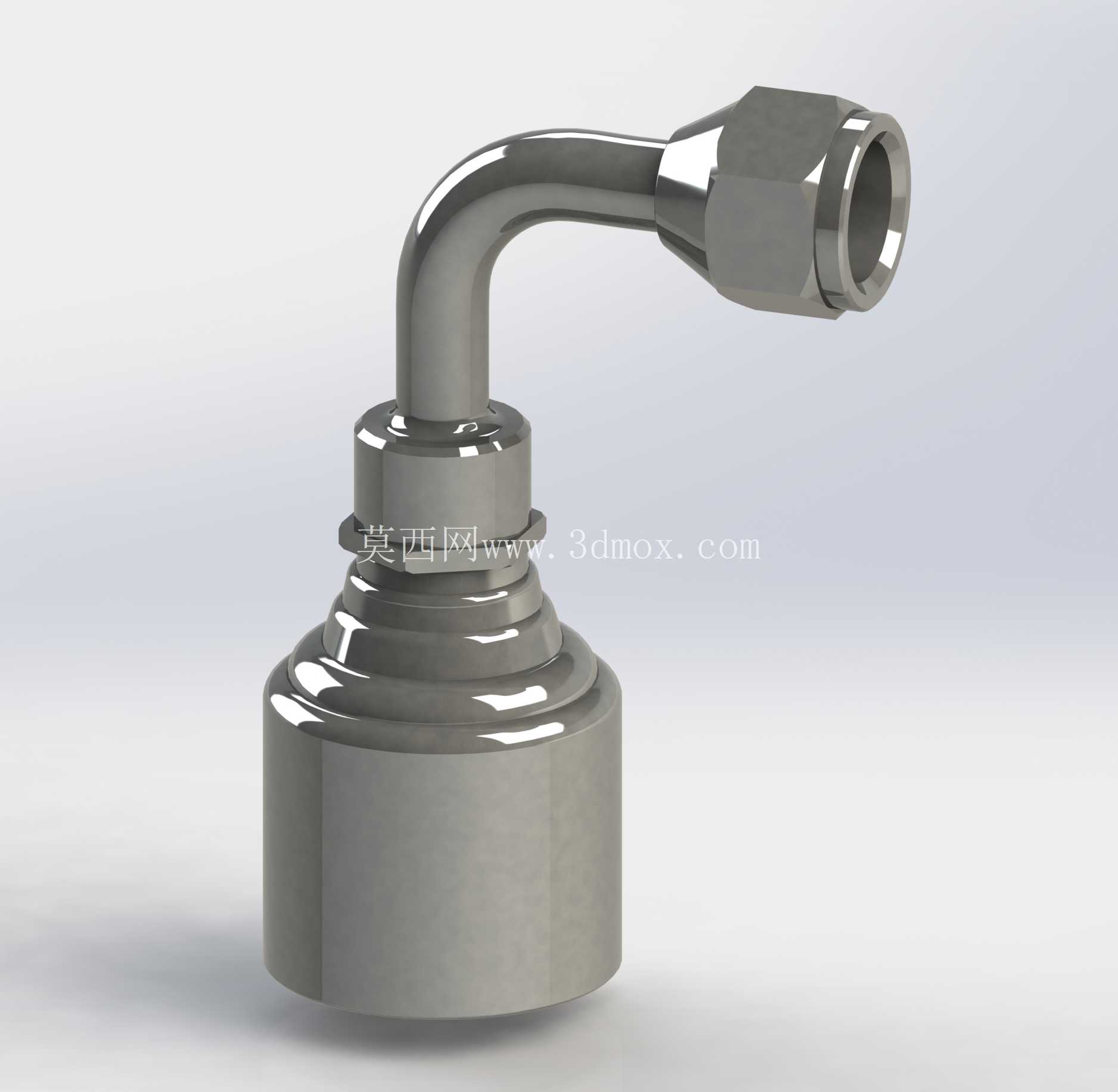

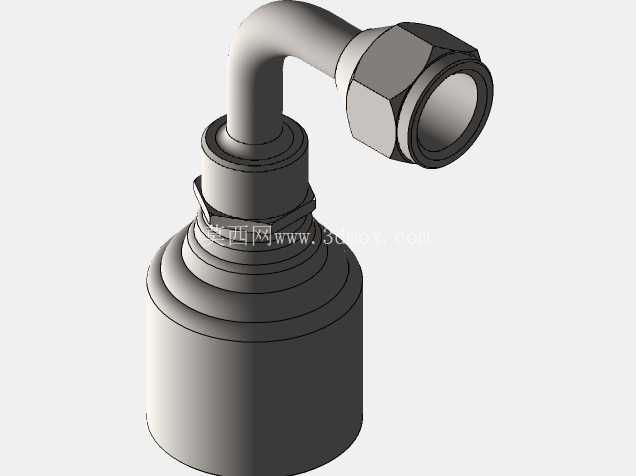

90度弯角式液压管路快插接头

　　这类90度弯角结构的管路接头，在液压系统、气动输送回路、流体传输设备的布管场景中应用十分广泛，尤其适合设备内部安装空间局促、管路需要转向避让其他结构件的工况，能有效减少管路弯折带来的通径损失与应力集中问题，避免硬管弯折处出现开裂、流体阻力陡增的隐患。从结构设计来看，上端的快插连接端采用了内锥面配合加锁紧螺母的结构，安装时只需将对应外径的硬管或软管插入接口，拧紧锁紧螺母即可完成密封与固定，配合端的内锥角度经过匹配调校，能在额定工作压力下保证金属面密封的可靠性，无需额外加装密封垫片即可满足中低压流体输送的密封要求，减少了装配时的零件配套工作量。

　　下端的基座部分采用了多层阶梯式的过渡结构，最底部的圆柱基座是安装定位的基准面，安装时可将基座嵌入对应安装面板的预留孔位，通过基座上方的锁紧螺纹段配合螺母完成接头在面板上的固定，阶梯过渡段的直径逐层收窄，既可以分散管路工作时传递到安装面板的振动载荷，也能避免基座与弯管段衔接处出现应力集中，在长期受管路振动、压力脉冲的工况下，降低衔接部位断裂的风险。弯管段的弯曲半径经过合理设计，既保证了管路转向后的通径不会因为弯折出现明显缩径，也控制了弯管部分的整体外轮廓尺寸，不会因为弯曲半径过大占用过多周边安装空间，弯管与上下两端衔接的位置都做了圆弧过渡处理，没有尖锐的加工棱角，能减少流体在转向处的湍流损耗，也能避免装配时划伤操作人员的防护手套。

　　在实际选型使用时，需要注意该接头的安装边界尺寸：下端基座的圆柱直径决定了面板开孔的最小尺寸，安装时预留的开孔直径需要比基座外径大0.1-0.2mm，方便装配时调整接头的周向角度，对准管路的连接方向；弯管部分的总高度与水平伸出长度，决定了接头安装后上方与侧方需要预留的操作空间，尤其是上端锁紧螺母的位置，需要预留足够的扳手操作空间，方便后期维护时拆卸锁紧螺母更换管路。这类接头的材质一般采用金属切削加工成型，表面经过防锈处理，能适配液压油、压缩空气、低压水等多种常见流体介质，在小型液压站、气动设备、机床润滑回路、工程机械的辅助管路中都能见到这类结构的应用。

　　设计这类接头的三维模型时，需要重点保证几个配合尺寸的精度：上端快插接口的内锥面角度、锁紧螺母的螺纹规格、下端基座的安装定位直径、弯管段的通径尺寸，这些尺寸直接决定了接头装配后的密封性与适配性，如果尺寸出现偏差，很容易出现安装后管路锁不紧、密封面泄漏、基座无法装入面板开孔等问题。另外弯管段的壁厚设计也需要经过校核，既要保证在额定工作压力下有足够的强度承受流体压力，也不能因为壁厚过大导致整体重量增加、外形尺寸超出安装边界，在满足强度要求的前提下尽量优化壁厚，能降低接头的材料成本，也减少管路端的负重。在布管设计时，使用这类90度弯角接头可以省去管路本身弯折加工的工序，尤其是在小批量设备试制阶段，直接采用标准弯角接头搭配直管路进行装配，能大幅缩短管路加工的周期，也方便后期维护时单独更换损坏的接头部分，不需要整段管路重新弯折制作。需要注意的是，这类接头安装时锁紧螺母的拧紧力矩需要控制在合理范围，力矩过大容易压伤连接管路的外壁，甚至导致锁紧螺母螺纹滑牙，力矩过小则会导致密封面压合不足，出现流体泄漏的问题，在装配工艺文件中需要明确标注对应规格接头的推荐拧紧力矩，指导现场装配人员操作。
