90度弯角快插式液压管路接头结构

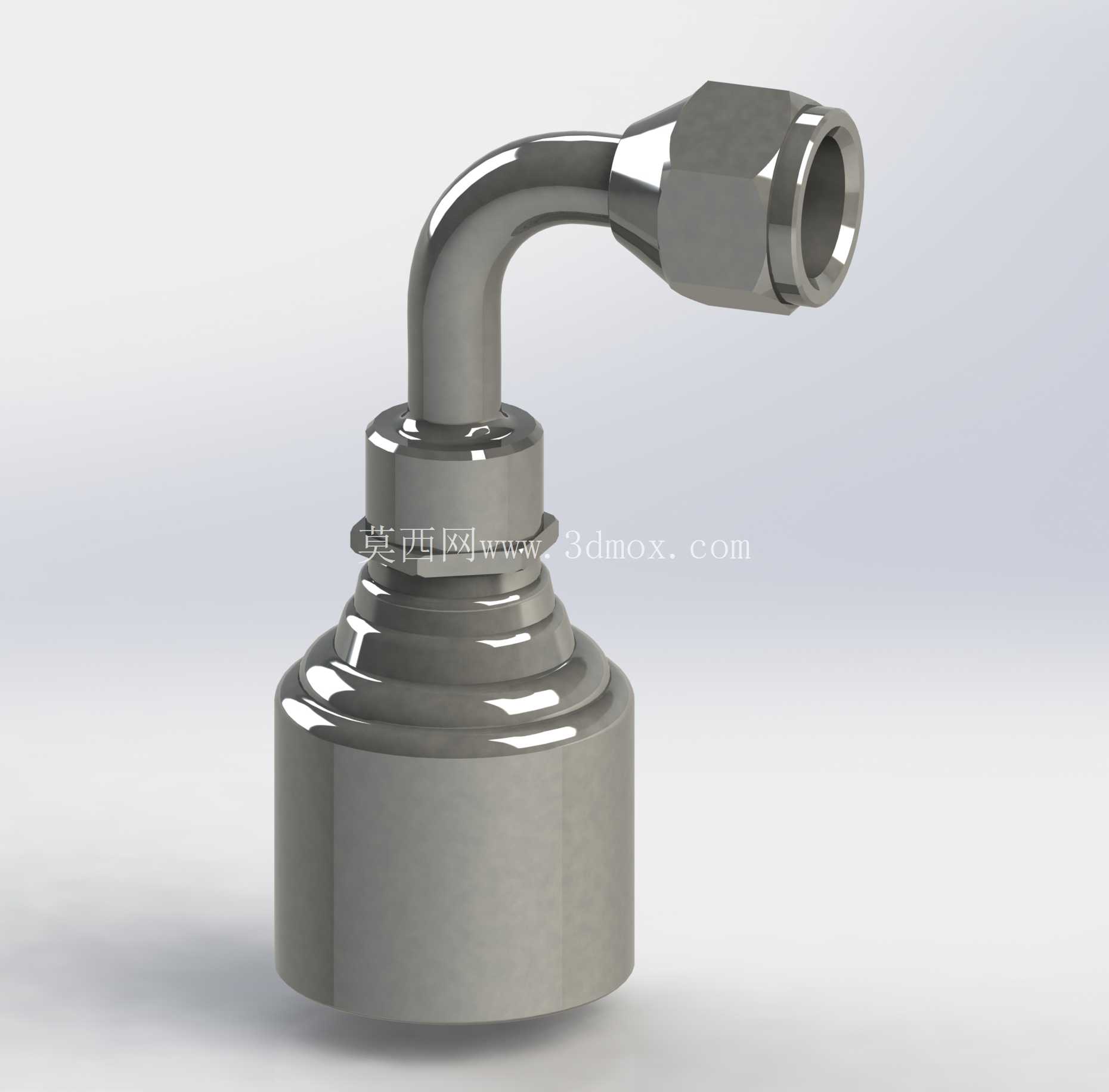

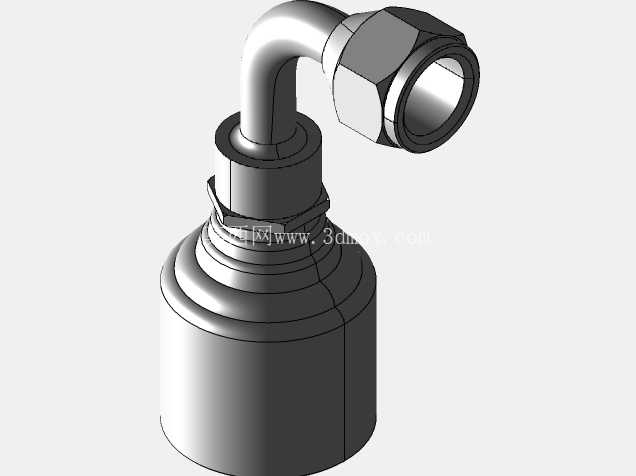

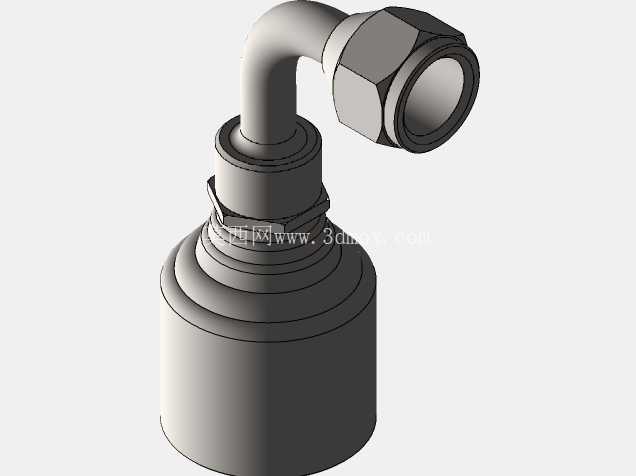

　　在液压系统、气动管路、流体输送设备的布局中，管路走向的转向连接一直是结构设计里需要重点考量的部分，尤其是设备内部空间紧凑、管路需要避让其他结构件的场景下，90度弯角接头的使用频率极高，这类接头不需要额外对管路进行弯折加工，就能直接实现管路的直角转向，既避免了硬管弯折带来的通径缩减、应力集中问题，也能减少管路装配时的调整工作量，提升管路布局的规整度。这款90度弯角快插式接头，整体采用金属材质加工，主体分为底部连接端、弯角过渡段、顶部快接端三个部分，底部为外螺纹或者卡套式的硬连接端，用于和阀块、设备接口、泵体出油口等固定基座进行刚性连接，连接端的密封结构采用锥面配合加密封圈的形式，能够在中高压的流体工况下保持可靠的密封性能，避免管路运行过程中出现渗漏问题。

　　弯角过渡段采用大圆弧平滑过渡设计，没有直角弯折的突兀结构，这种设计一方面能够降低流体在转向位置的阻力，减少管路内部的压力损失，避免高速流体在转角位置形成紊流、产生振动和噪音，另一方面也能消除结构上的应力集中点，让接头在承受管路振动、压力冲击的时候，不会在转角位置出现疲劳开裂的问题，提升接头的使用寿命。顶部的快接端采用卡套式锁紧结构，外部的六角锁紧螺母可以通过标准扳手进行拧紧操作，不需要特殊的专用工具，装配时只需要将对应外径的管路插入接口，拧紧锁紧螺母就能实现管路的固定和密封，后期维护拆卸的时候也只需要松开螺母就能拔出管路，不需要破坏原有管路结构，能够大幅降低现场装配和后期维护的时间成本。

　　从安装边界来看，这款接头的底部连接端外径和弯角的弯曲半径经过匹配设计，在安装到基座上之后，弯角部分的外轮廓不会和基座周边的安装螺栓、其他相邻接头产生干涉，顶部快接端的轴线和底部连接端的轴线保持严格的90度垂直，公差控制在机械管路连接的标准范围内，能够保证连接之后的管路走向和设计布局完全一致，不会出现角度偏差导致的管路别劲、额外应力问题。在实际的设备应用场景中，这类接头常被用在液压站的阀组出油口连接、工程机械的液压管路布局、自动化设备的气动管路转向、小型流体设备的内部管路连接等位置，尤其是在设备内部安装空间局促，无法通过长管路自然弯折实现转向的位置，这种一体式弯角接头的优势更加明显，它不需要额外增加多个直通接头和短管来拼接出90度转向，减少了整个管路系统的连接点数量，也就相应降低了整个管路系统的渗漏风险点。

　　设计这类接头的时候，首先要根据适用的管路通径确定内部流道的直径，保证流道的通流面积和连接管路的通流面积一致，不会因为接头的存在产生节流效应，影响整个管路系统的流量；其次弯角部分的圆弧半径要根据材质的强度和工作压力等级进行计算，既要保证足够的结构强度承受压力冲击，也要控制整体的外形尺寸，避免接头体积过大占用过多安装空间；另外两端连接结构的同轴度、垂直度公差需要严格控制，否则装配之后会出现管路歪斜、连接密封面贴合不严的问题，直接影响密封效果。接头外部的金属表面经过防锈处理，能够适应常规工业环境下的使用要求，不会因为长时间暴露在空气中出现锈蚀，影响后期拆卸和外观效果。在进行三维建模的时候，这类接头的建模重点在于弯角部分的平滑过渡曲面构建，以及两端连接结构的标准尺寸匹配，需要严格对应通用管路接头的标准尺寸参数，保证模型导入到整体设备装配体中之后，能够和其他标准件、管路、阀块实现完全的装配匹配，不会出现尺寸错位、干涉的问题，方便设计人员在管路布局阶段就提前验证安装空间是否足够，提前发现管路布局中存在的干涉问题，减少后期实物装配时的修改工作量。
