4G-4FJX铰接式管路连接接头结构设计

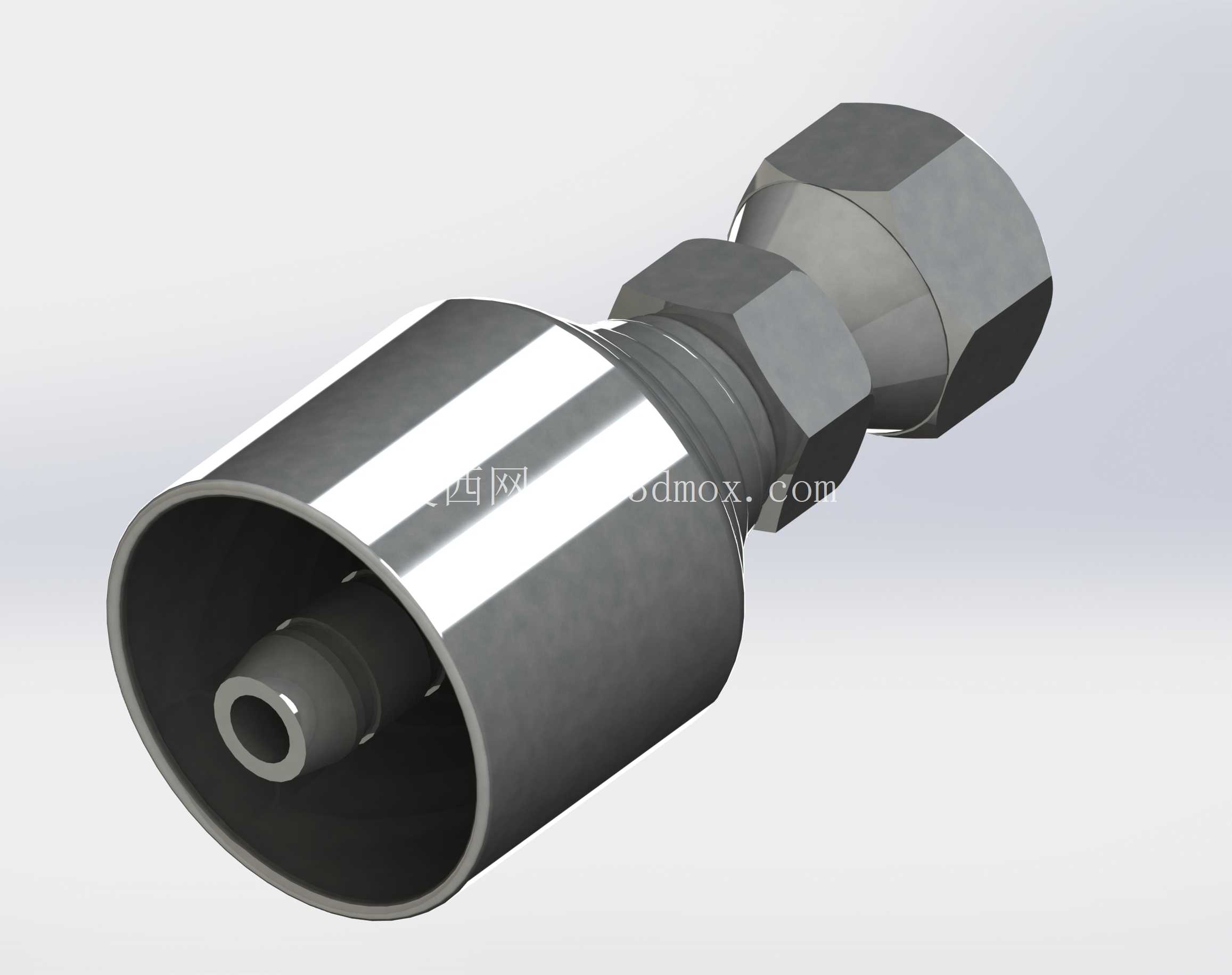

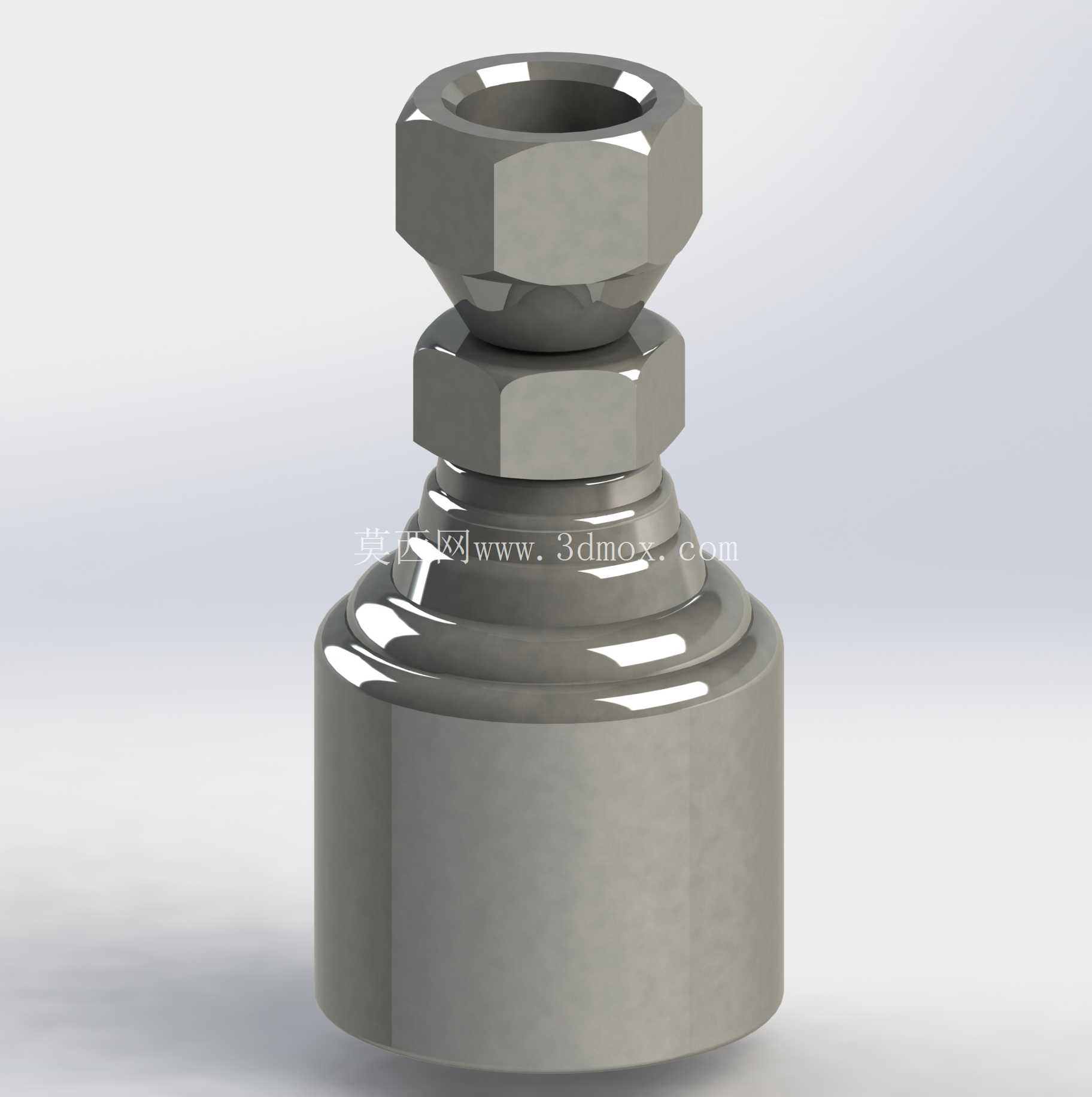

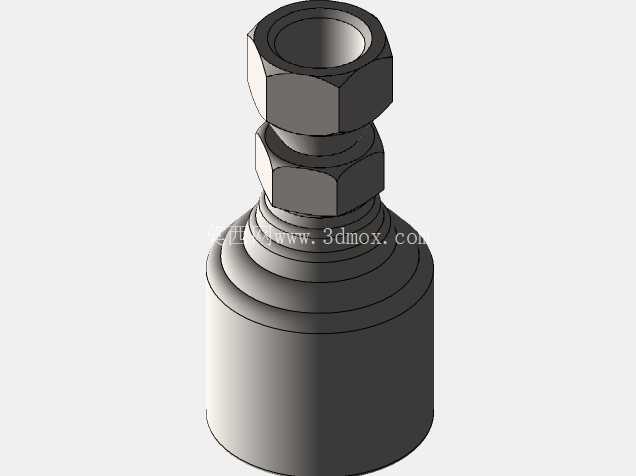

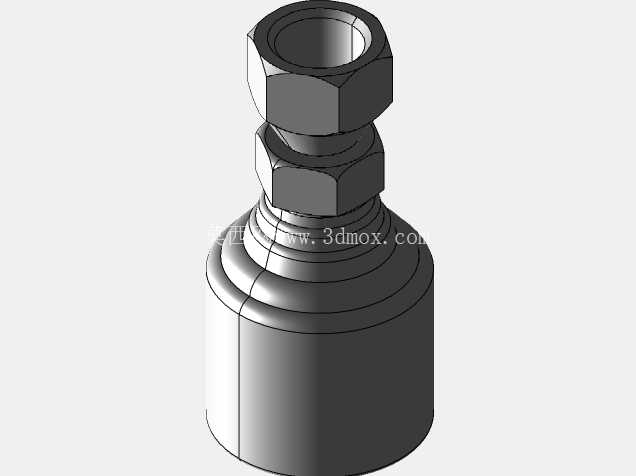

　　这类铰接式管接头在流体输送管路系统中承担着转向连接的核心作用，常见于液压站管路排布、气动控制回路、小型流体设备的管线接驳场景，尤其适合安装空间局促、管路需要在一定角度范围内调整走向的工位，相比硬管直接弯折的连接方式，它能抵消管路安装时的同轴度误差，避免管路因强制装配产生内应力，降低长期运行过程中焊缝、接口处开裂泄漏的风险。从结构设计逻辑来看，整个接头采用三段式同轴堆叠结构，底部为带外六角夹持面的主体基座，基座内部加工有贯通的流体通道，下端可通过外螺纹或卡套结构与主管路实现刚性连接，外六角面的尺寸设计完全适配标准开口扳手的夹持范围，安装时不需要额外定制工装，用常规工具即可完成拧紧操作，基座上端做了圆弧过渡的球面密封座，和中间的锁紧螺母下端的锥面形成硬密封配合，密封面的粗糙度需要控制在Ra0.8以内，才能保证在额定工作压力下不会出现渗漏。

　　中间的锁紧螺母同样采用外六角结构，它的作用是在调整完上部接头的转向角度后，向下锁紧提供足够的轴向预紧力，让球面密封副紧密贴合，同时不会因为上部接头的转动导致密封失效，螺母和上部接头之间预留了0.1-0.2mm的轴向间隙，既保证转动时的灵活性，又不会因为间隙过大导致流体在腔体内产生紊流、增加压力损失。上部的接头体同样带有外六角夹持结构，上端加工有内螺纹接口，可以对接不同管径的软管或硬管，接头体下端的球面和基座的密封座完全贴合，能实现360度范围内的任意角度转向调整，在管路排布时可以灵活调整外接管路的走向，不需要提前精确计算管路的折弯角度，大幅降低现场装配的难度。

　　从安装边界尺寸来看，底部基座的最大外径为整个接头的最大轮廓尺寸，安装时需要在基座周围预留至少两倍对边宽度的操作空间，方便扳手拧紧底部螺纹，整体高度方向的尺寸需要和周边的管路、结构件保持至少5mm的安全间隙，避免设备运行过程中因振动导致接头和周边部件产生摩擦磨损，上部接头的转动范围内不能有其他构件遮挡，保证后期维护时可以灵活调整管路走向。在实际选型应用中，这类接头需要根据管路的工作压力、流体介质类型匹配对应的材质，常规液压系统常用304不锈钢或碳钢镀锌材质，气动回路可以选用铜质或铝合金材质降低整体重量，密封面的加工精度是决定接头使用寿命的核心因素，如果球面存在加工刀痕或者磕碰损伤，在高压工况下很容易出现渗漏问题，建模过程中需要重点关注各段螺纹的同轴度、密封球面的轮廓度公差，避免装配时出现干涉或者密封失效的问题，同时要考虑锁紧螺母的螺纹旋合长度，保证足够的锁紧力，不会因为管路的脉冲压力导致螺母松动。
