淡水雾网收集装置框架结构设计

　　这套淡水雾网收集装置的框架结构，主要面向干旱少雨但雾天频次较高的山地、沿海岛屿、荒漠边缘等区域的淡水补给场景，这类区域常规取水难度大，空气中悬浮的雾滴是可利用的潜在淡水资源，装置通过拦截空气中的雾滴汇聚成液态水，能够为小型野外站点、零散农户、生态监测点位提供稳定的小规模淡水供给，不需要额外动力输入，依靠自然风带动雾滴碰撞网面即可完成集水过程，适配无外接供电的偏远区域使用需求。

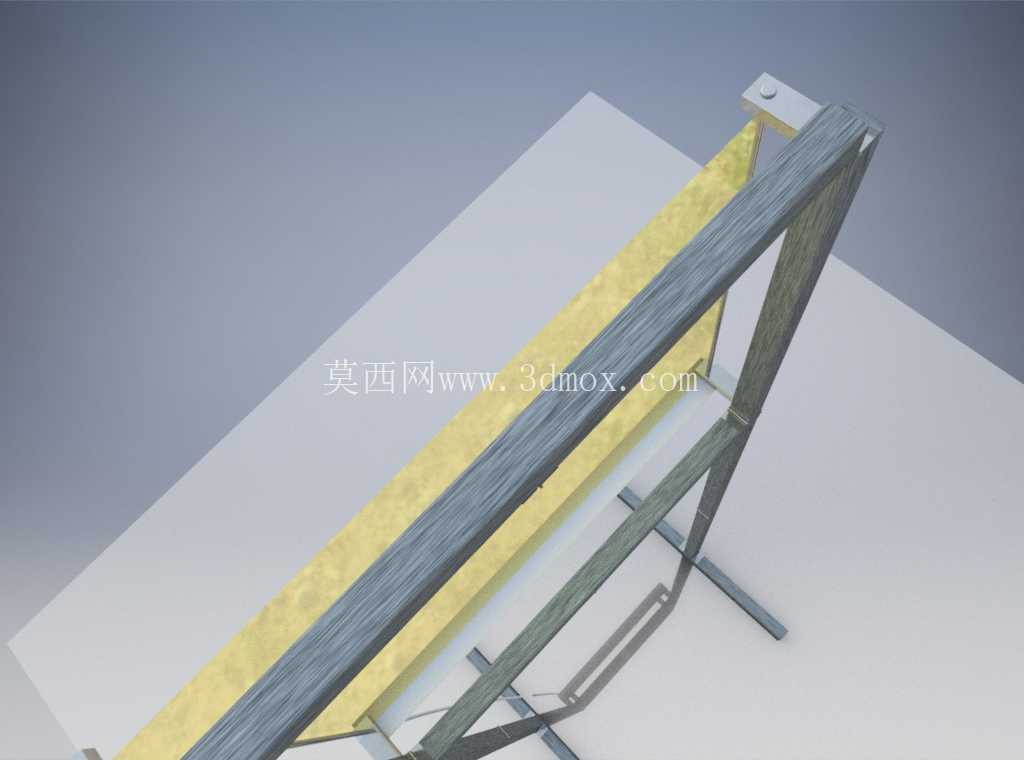

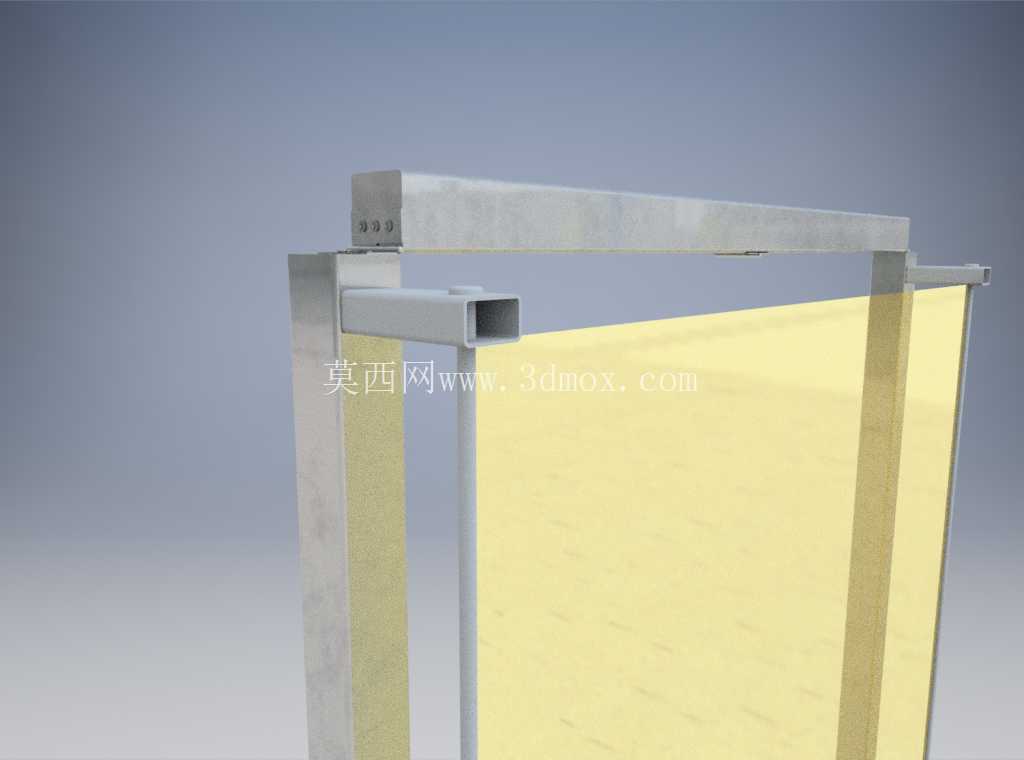

　　从功能实现逻辑来看，整套结构分为顶部承载梁、两侧竖向支撑、网面固定构件三个核心部分，顶部采用矩形截面的金属型材作为主承载梁，承担整套网面的竖向载荷以及户外环境下的风载荷，梁体两端预留的螺栓孔位用于和两侧竖向支撑做刚性连接，连接位置做了外翻边处理，避免应力集中导致的型材变形，即使在常年风力较大的区域，也能保证框架整体的结构稳定性，不会出现梁体弯折、连接位松脱的问题。两侧的竖向支撑采用双立柱搭配横向固定件的结构，内侧的方管构件直接和网面侧边做压接固定，保证网面张拉后的平整度，外侧的立柱作为主支撑构件直接和地面基础连接，底部预留的安装孔可以适配膨胀螺栓、混凝土预埋两种固定方式，能够根据现场的地质条件灵活选择安装方案，不需要额外定制转接构件。

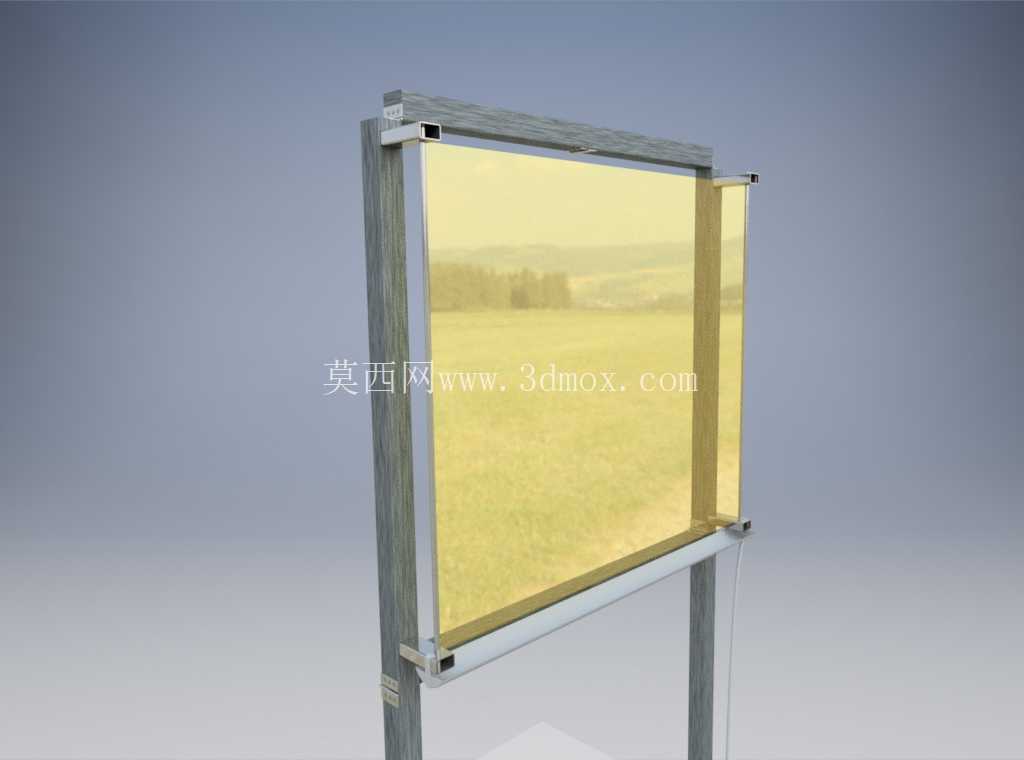

　　设计过程中优先考虑了户外长期使用的可靠性，所有型材的连接位置都采用螺栓装配式连接，没有采用焊接结构，一方面是方便运输过程中拆分打包，降低偏远区域的运输成本，另一方面如果局部构件出现锈蚀或者外力损坏，可以直接拆卸更换对应零件，不需要整体拆解框架，降低后期维护的工作量。网面固定位置采用了分段式压条设计，不需要整张网面一次性张拉到位，可以逐段调整张紧度，避免网面因为张拉应力不均出现局部撕裂的问题，同时压条和网面接触的位置做了圆角处理，不会因为尖锐边角切割网面纤维，延长网面的实际使用寿命。

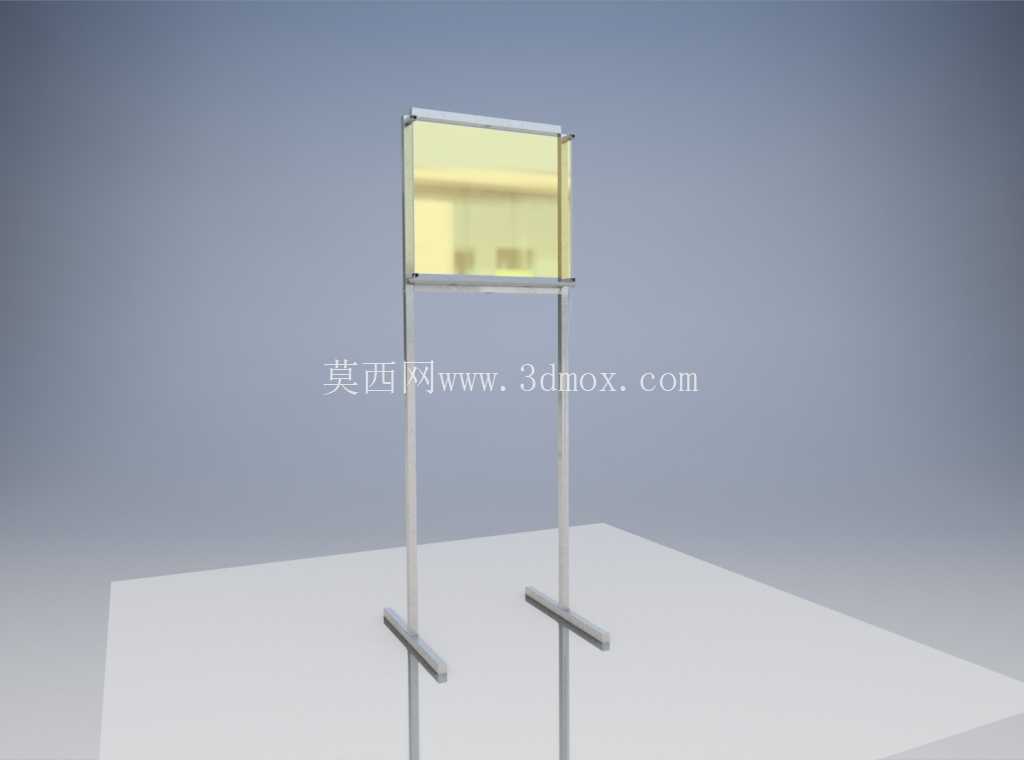

　　从安装边界尺寸来看，整套框架的横向跨度适配常规幅宽的集雾网材料，不需要对网面做裁切拼接，减少现场施工的工作量，竖向高度设置在雾滴浓度较高的近地面层，既不会因为高度过高导致风载荷过大增加基础施工成本，也不会因为高度过低被地面植被、地面积雪遮挡影响集水效率。框架的整体纵深尺寸控制在合理范围内，不会因为过宽导致风阻过大出现框架倾覆的问题，同时预留了网面和支撑构件之间的间隙，让穿过网面的气流可以顺利从侧面排出，避免气流在网面后方形成紊流反弹，影响雾滴的拦截效率。

　　实际使用过程中，这套框架结构可以根据现场的集水需求做模块化拼接，单组框架可以独立安装使用，也可以多组框架并排拼接形成更大面积的集雾阵面，拼接位置共用竖向支撑构件，降低整体的材料投入成本。框架的型材选型兼顾了结构强度和自重控制，单人即可完成单组构件的搬运，不需要大型吊装设备配合，在交通不便的山区、岛屿区域也能顺利完成安装作业。所有金属构件的表面都做了防腐处理，能够适应沿海高盐雾、山区高湿度的恶劣环境，不会因为短期锈蚀导致结构强度下降，减少后期的防腐维护频次。

　　针对不同区域的风力条件，这套框架的支撑结构还预留了斜撑安装位，在常年风力超过六级的区域，可以加装斜向支撑构件进一步提升框架的抗倾覆能力，不需要重新设计主框架结构，适配不同区域的使用环境。网面下方预留的集水槽安装位，可以直接和标准化的集水沟槽对接，汇聚后的淡水可以直接通过沟槽导入储水设备，不需要额外设计转接结构，降低整套集水系统的搭建复杂度。
