PCB直插式6.3x0.8公端接线端子

　　这类直插式公端接线端子，是电源类PCB板载连接里的常用导电连接件，多用于电源变压器次级输出与电路板的直插焊接场景，也常见于小功率开关电源、工控驱动板的大电流引出端，替代传统飞线焊接的连接方式，能大幅提升批量组装时的接线效率，同时降低虚焊、脱焊的失效概率。端子采用冲压折弯成型工艺，主体为导电性能优异的铜基材质，表面可根据需求做镀锡或镀镍处理，兼顾导电性能与抗氧化能力，适配6.3mm规格的母端插簧对插，能稳定承载对应线径的额定电流，避免接触部位发热导致的连接失效。

　　从结构设计来看，端子的插合端严格匹配6.3x0.8mm的标准插簧尺寸，插合端做了导向倒角处理，装配时无需刻意对位即可顺利插入，同时插合面的平整度控制在合理公差范围内，保证插合后接触面积充足，接触电阻稳定在毫欧级，减少大电流工况下的温升。PCB插装端的引脚尺寸经过优化，引脚宽度1.45mm，适配常规PCB板的1.5mm孔径设计，插装后引脚伸出板面的长度控制在2-2.5mm区间，刚好满足波峰焊或手工焊的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短造成焊接强度不足。端子本体上设置的定位凸点，在插装到PCB时可以卡在板面孔位处，实现插装高度的预定位，过炉焊接时不会出现端子倾斜、浮高的问题，保证批量生产时的装配一致性。

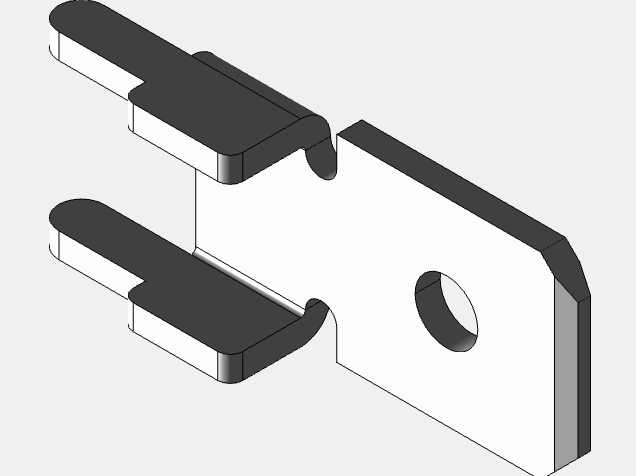

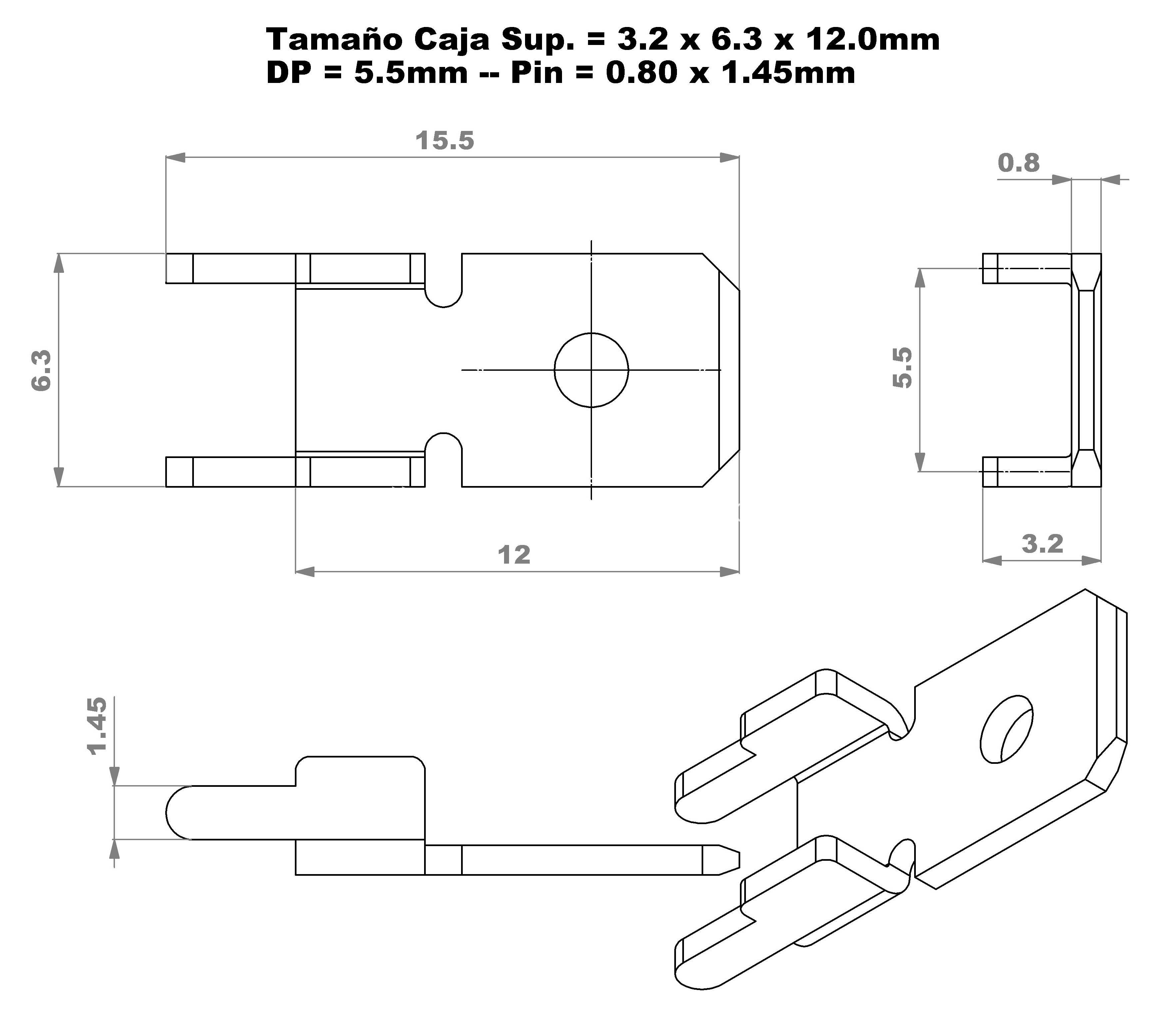

　　尺寸边界上，端子焊接到PCB后，本体高出板面的高度为5.5mm，本体宽度3.2mm，沿插合方向的总长度为15.5mm，其中PCB板内侧的本体长度为12mm，这个尺寸设计充分考虑了板上元件的布局间距，不会和周边的电容、电阻等低矮元件产生干涉，插合端伸出板边的长度刚好满足母端插簧的插拔操作空间，不会因为伸出过长导致外力拉扯时直接作用在焊盘上，也不会因为伸出过短造成插拔操作困难。端子上预留的圆形固定孔，可根据实际使用需求选择是否额外增加螺丝固定，在高振动的使用场景下，通过螺丝将端子本体与PCB锁紧，能进一步提升连接的抗振动性能，避免长期振动下焊盘开裂、端子脱落的问题。

　　实际选型应用时，需要注意端子的载流能力和匹配的线径规格，这类6.3规格的端子通常适配14-16AWG的导线，额定载流可达15A左右，满足大部分小功率电源变压器的输出电流需求。在PCB Layout阶段，对应的焊盘需要做加大处理，焊盘宽度不小于2mm，同时根据电流大小选择合适的走线宽度，大电流回路建议做铺铜处理，降低走线的压降与温升。端子的冲压折弯公差控制在±0.1mm范围内，插装引脚的位置度公差控制在±0.05mm，完全适配自动化插装设备的生产要求，批量组装时可以通过振动盘自动上料，无需人工逐个摆放，大幅提升SMT或波峰焊产线的生产效率。

　　不同于传统的导线直接焊接方式，这种板载公端端子的连接方式属于可拆式连接，后期维护时可以直接插拔母端插簧完成线路拆卸，无需反复拆焊焊盘，避免多次拆焊导致的PCB焊盘脱落问题，提升产品的可维护性。端子的边缘都做了去毛刺处理，不会出现锐边割伤导线绝缘层或者划伤操作人员的问题，冲压成型后的折弯部位没有裂纹、褶皱等缺陷，保证长期使用下的结构强度，即使多次插拔也不会出现折弯部位断裂的情况。在电源类产品的安规设计上，端子的带电部位到周边导体的爬电距离满足相应的安规标准要求，本体高度5.5mm的设计也能保证和上层壳体或者其他元件的电气间隙符合要求，无需额外增加绝缘护套即可满足基础的安规绝缘要求，降低整体的物料成本。
