石油钻采用液压钳配套卡瓦座结构

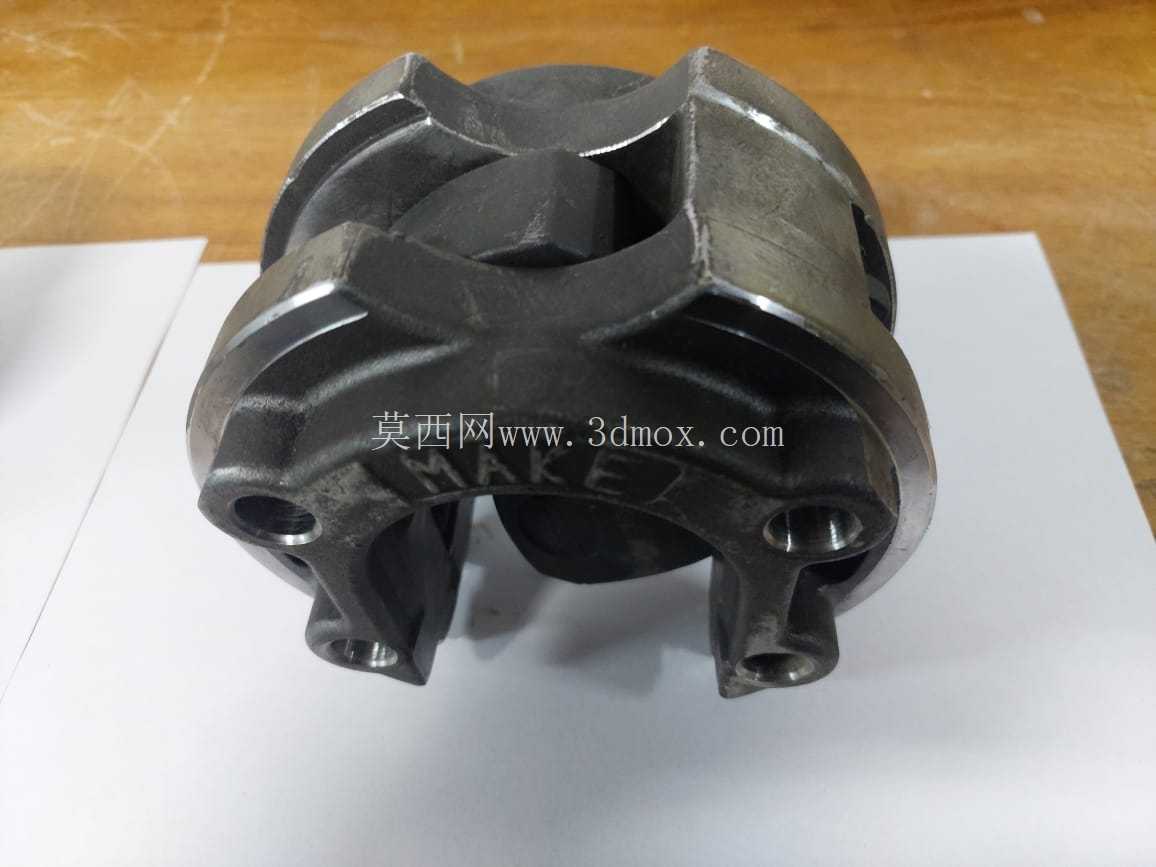

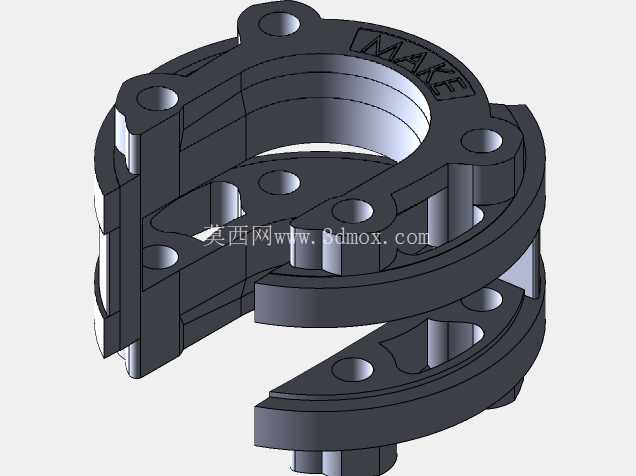

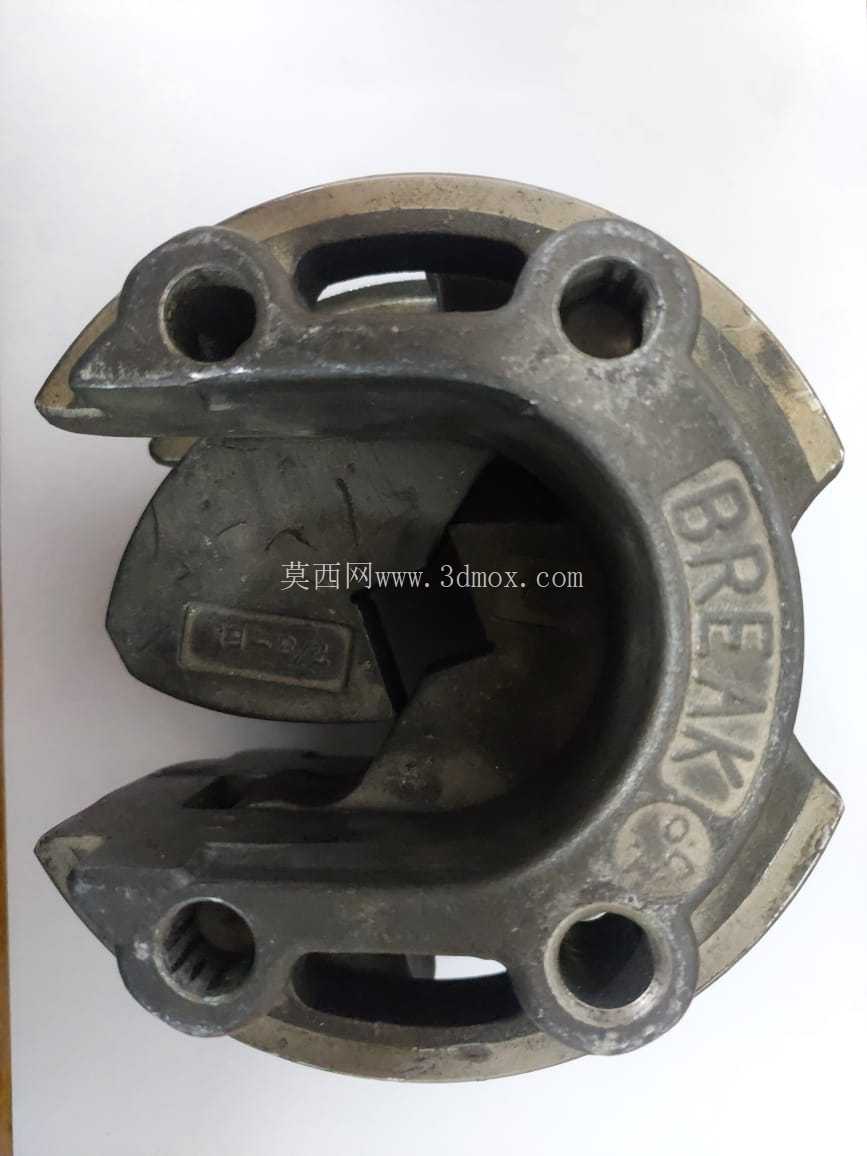

　　在陆地及海洋油气田的修井、钻杆起下作业场景中，井口动力钳是完成钻具、油管螺纹上卸扣的核心执行工具，而卡瓦座作为液压钳内直接承载夹持载荷的核心构件，其结构强度、对中精度与开合灵活性直接决定了作业过程中钻具表面是否会被夹伤、螺纹对接是否能保持同轴度，甚至会影响高压井口作业的安全冗余。这套卡瓦座采用对开式分体环抱结构，整体为环形剖分设计，闭合状态下可形成完整的圆柱内包容面，适配5/8英寸至7/8英寸规格的Varillas类石油钻杆本体夹持需求，剖分面的错位量在设计时控制在0.02mm以内，避免开合过程中出现卡滞或夹持偏载。

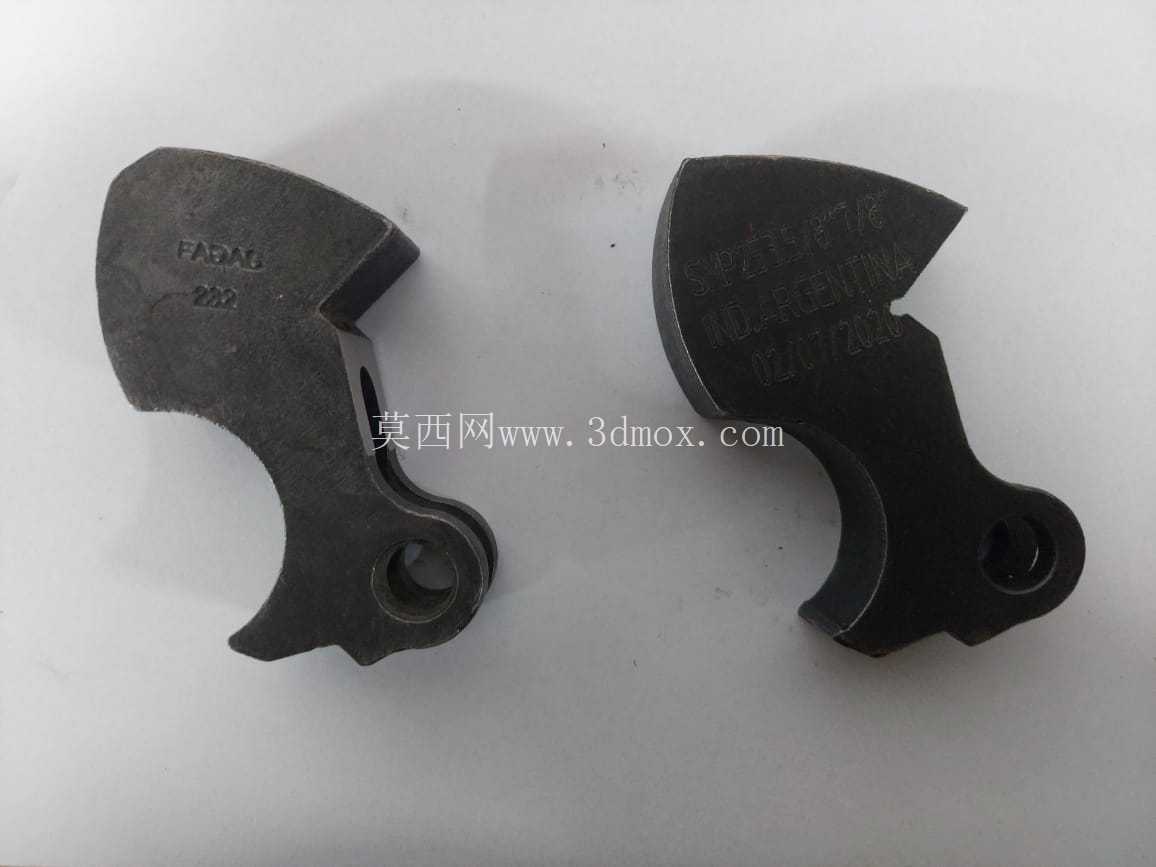

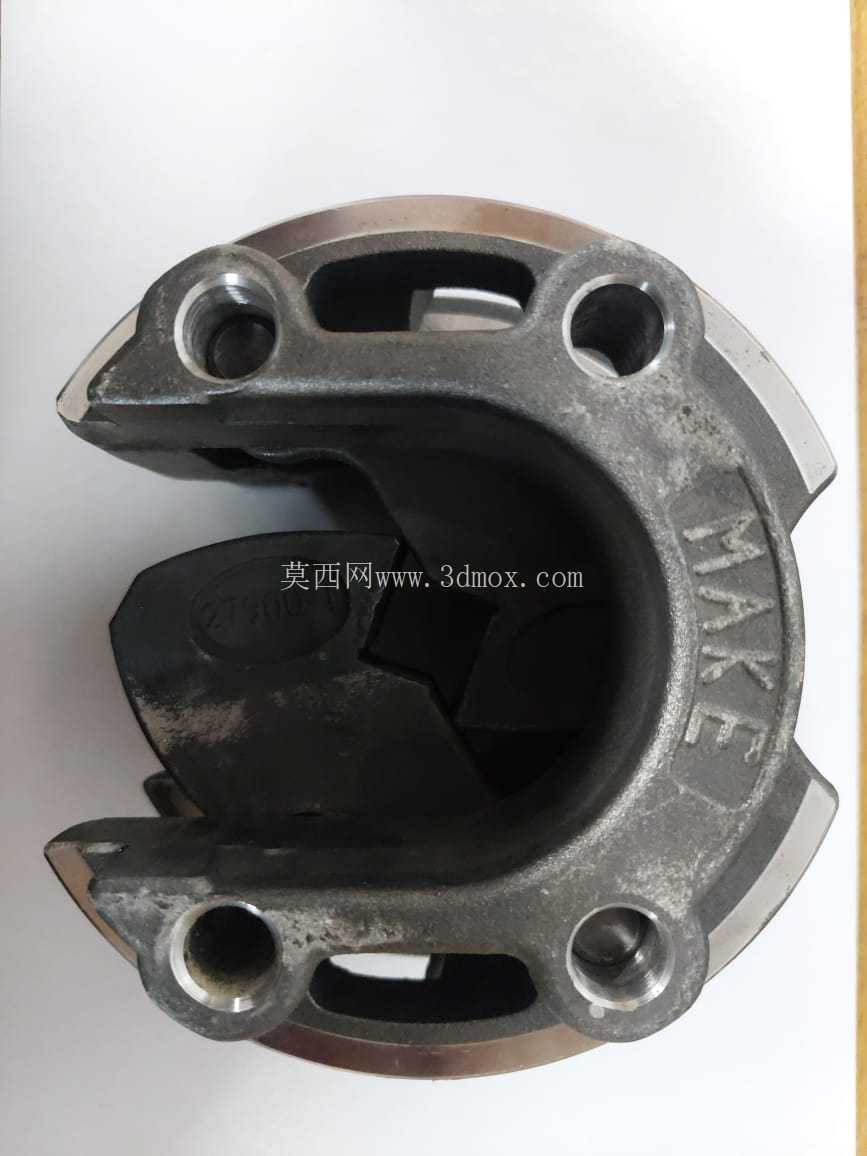

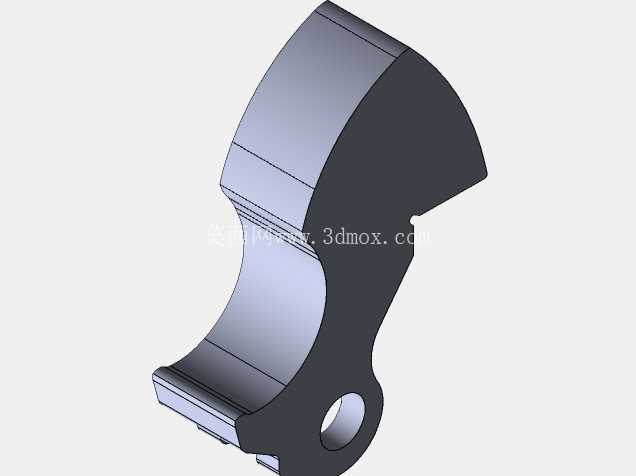

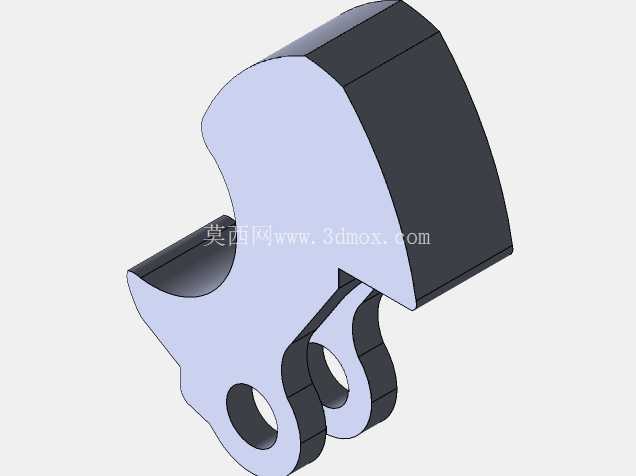

　　从结构受力逻辑来看，卡瓦座本体采用对称分布的螺栓孔位布局，六个安装孔沿环形法兰面均匀排布，可直接与液压钳的转盘驱动端刚性连接，安装孔的沉台深度经过精确核算，确保螺栓锁紧后端面不会突出摩擦面，避免卡瓦开合过程中与钳体内部护板发生运动干涉。卡瓦座的内侧预留了卡瓦牙的安装滑槽，滑槽的导向面做了1:50的斜度设计，当液压钳的液压油缸推动楔形机构进给时，卡瓦牙可沿斜槽向内收拢，均匀抱紧钻杆外壁，这种斜面增力结构可以将油缸的轴向推力转化为径向夹持力，在16MPa系统压力下可提供足够的夹持摩擦力，满足上卸扣过程中最大扭矩传递需求，同时避免因夹持力不足导致的钻具打滑刮伤。

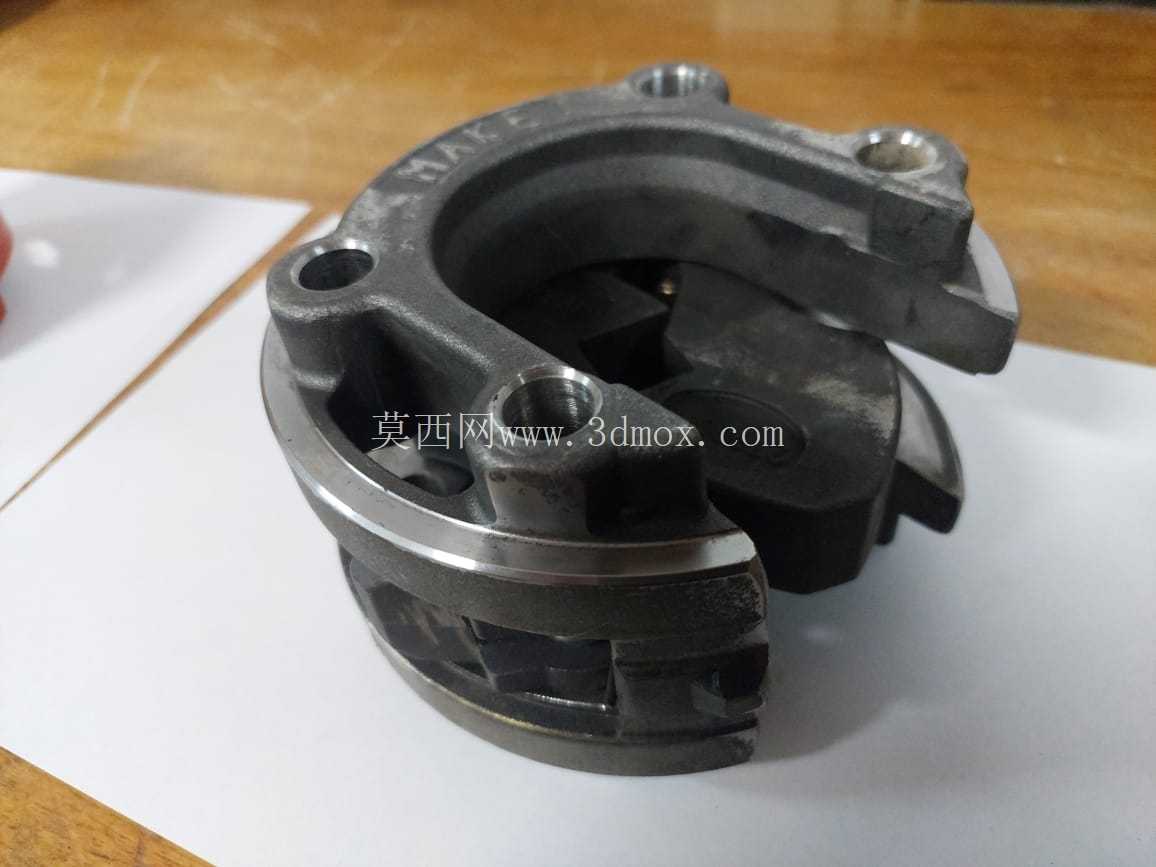

　　考虑到井口作业环境多存在泥浆、原油腐蚀，卡瓦座的分体铰接位置设计了隐藏式销轴孔，销轴装配后两端加装防尘密封圈，减少砂砾进入铰接副造成的磨损，开合侧的定位凸台与凹槽采用小间隙配合，确保每次开合闭合后，两半卡瓦座的同轴度误差不超过0.03mm，避免钻具被加持后出现偏斜，导致螺纹上扣时出现错扣、粘扣问题。在安装边界方面，卡瓦座闭合后的最大外径适配常规135型液压钳的内部安装腔尺寸，轴向厚度控制在72mm，无需对现有钳体结构做改造即可直接替换原有磨损的卡瓦座部件，剖分后的单瓣卡瓦座可通过钳体侧面的检修口直接拆装，无需整体拆解液压钳转盘，大幅缩短井口设备的维护停机时间。

　　结构细节上，卡瓦座的法兰端面设计了两道环形密封槽，可加装O型密封圈，阻挡作业过程中飞溅的泥浆、原油进入钳体内部的齿轮传动腔，减少传动部件的磨粒磨损。所有受力转角位置都做了R3-R5的圆角过渡，避免热处理及重载作业时出现应力集中导致的开裂问题，卡瓦牙安装槽的侧壁做了表面淬火处理，硬度达到HRC45-50，可承受卡瓦牙反复滑动带来的摩擦损耗，延长构件整体使用寿命。在实际作业过程中，这种对开式卡瓦座可配合液压钳的自动换挡机构，在不同管径的钻具、油管作业切换时，无需更换卡瓦座本体，仅需更换对应规格的卡瓦牙即可完成适配，减少井口作业的配件储备量，降低野外作业的配件搬运负担。铰接位置的销轴采用高碳铬轴承钢加工，表面做渗氮处理，耐磨性能是普通45号钢销轴的3倍以上，可承受上万次开合循环而不出现明显磨损间隙，避免因铰接间隙过大导致的夹持对中精度下降。
