带引脚管状陶瓷保险丝三维结构设计

　　在低压配电、消费电子控制板、小型电源模块的电路保护环节里，这类带轴向引脚的管状保险丝是最基础也最核心的过流保护元件，日常选型和结构设计时，很多工程师容易只关注额定电流、分断能力这类电气参数，却忽略了实体尺寸、安装边界对PCB布局、整机装配的影响，这个三维模型刚好还原了这类小规格熔丝的完整实体结构，能直接用于PCB布局干涉检查、整机BOM实体装配校验。从实际使用场景来看，这类4x11mm规格的管状保险丝，常被用在小功率开关电源、适配器、工控信号板、家电控制回路里，当回路中出现过载、短路故障时，内部熔丝会在预设的电流阈值下快速熔断，切断故障回路，避免后端的精密芯片、功率器件被大电流烧毁，相比贴片保险丝，这类带引脚的管状熔芯分断能力更强，抗浪涌性能更稳定，在存在短时启动冲击电流的回路里适配性更好。

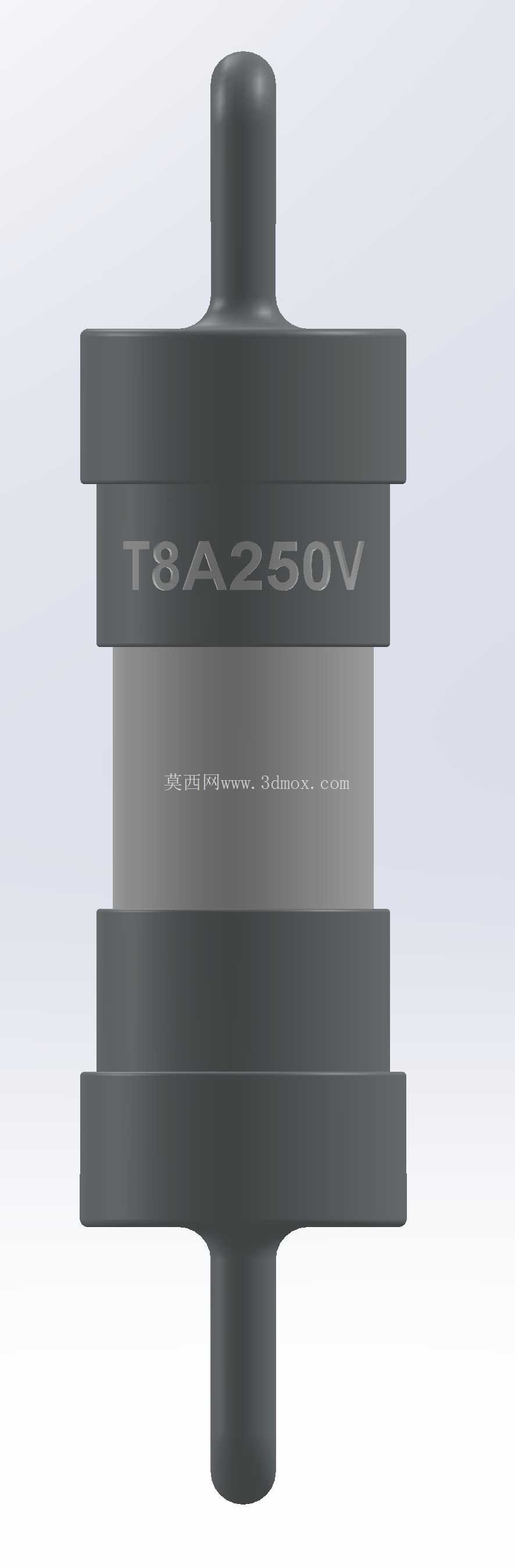

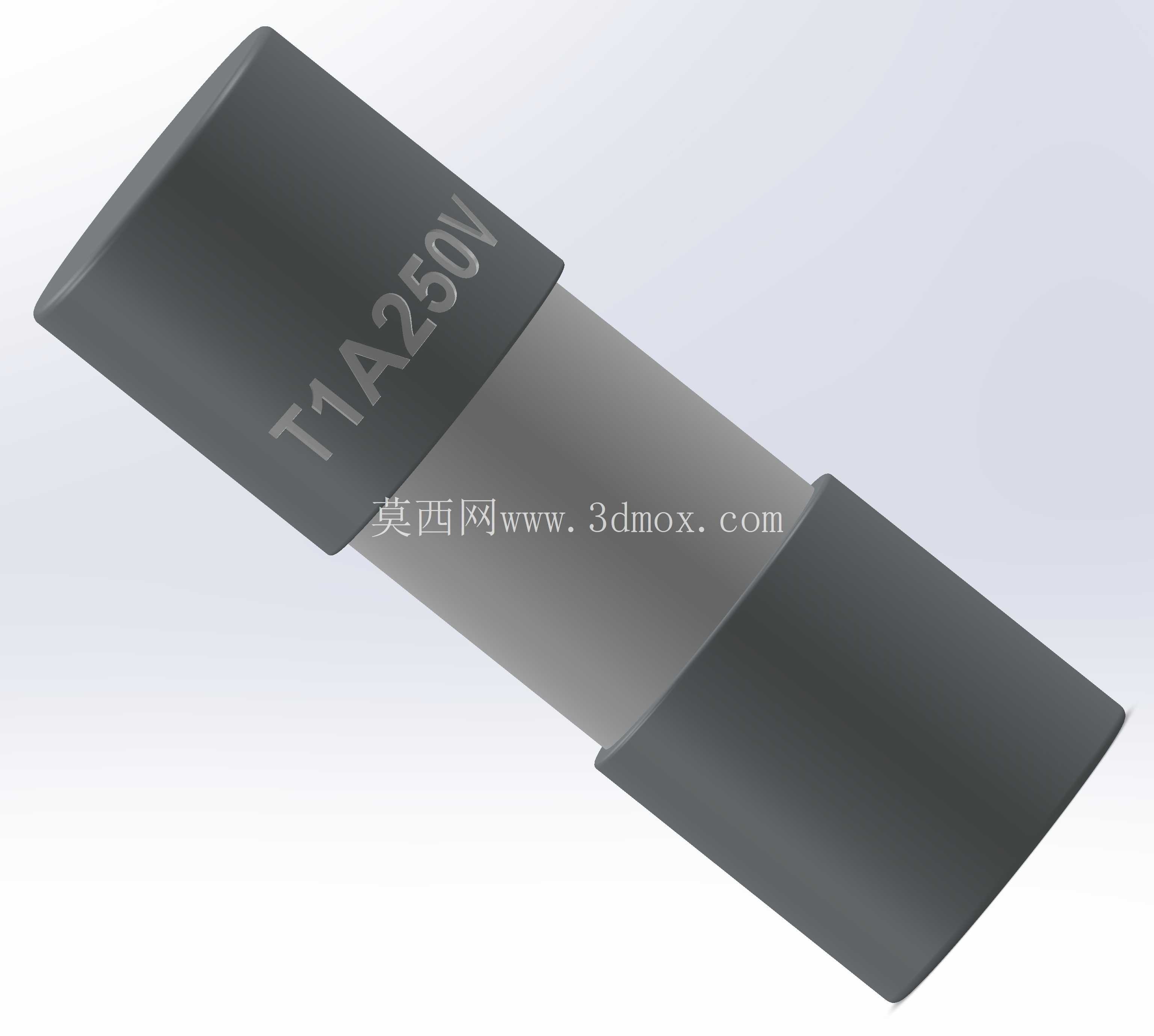

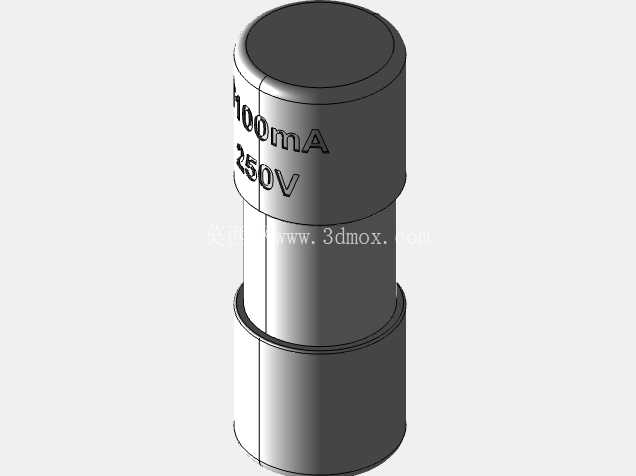

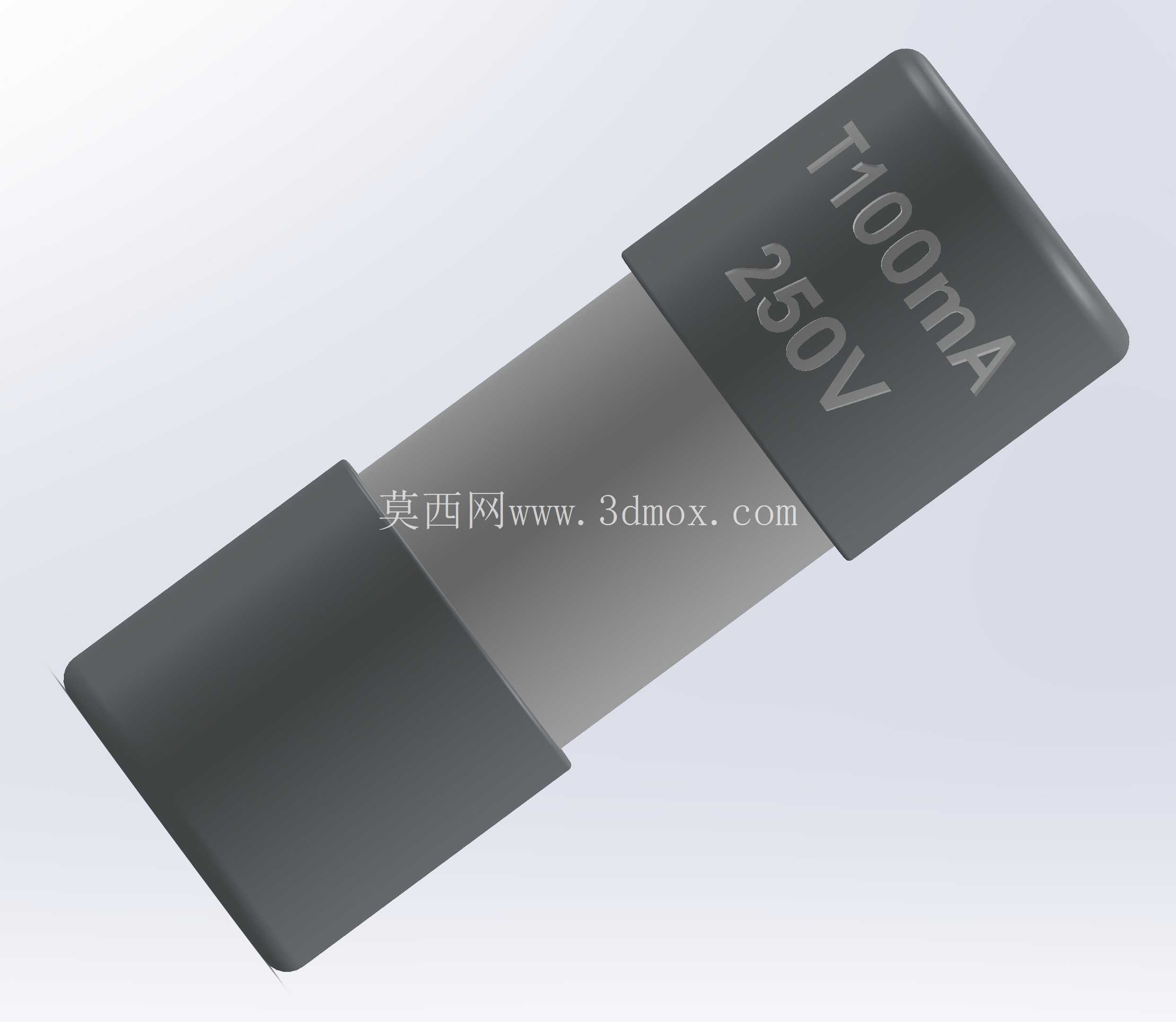

　　从结构设计逻辑来看，模型还原的是两端金属端帽加绝缘管体的经典结构，中间的绝缘管体采用陶瓷或玻璃材质，陶瓷材质的管体机械强度更高，耐高温性能更好，适合分断电流更大的场景，玻璃材质的管体可以直接目视观察内部熔丝的通断状态，方便现场运维排查故障；两端的金属端帽采用冲压铜材镀镍处理，既保证和管体的压接密封性，也能和引脚实现可靠的电气连接，轴向引出的引脚采用镀锡铜材，方便波峰焊、手工焊等多种焊接工艺，引脚的弯折角度、伸出长度都按照常规PCB安装的需求做了还原，设计时没有做多余的结构冗余，完全匹配量产元件的实际形态。

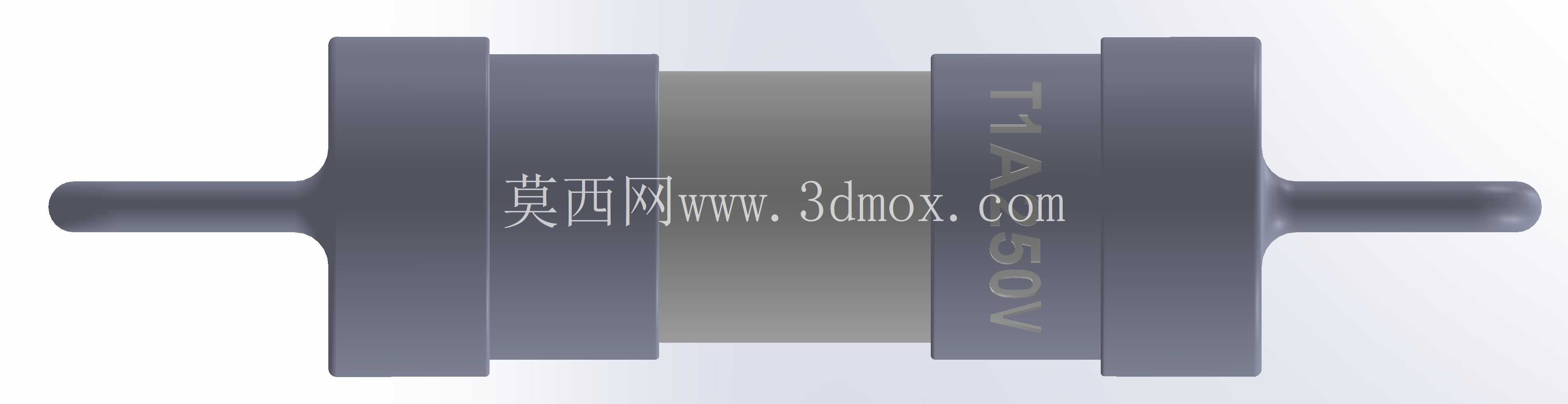

　　尺寸与安装边界上，模型还原的管体直径4mm、长度11mm，端帽位置的最大直径3.6mm，引脚伸出端帽后的总长度17mm，引脚直径10mm？不对，哦不对，看参数是dp17mm，y3.6x10mm？哦不对，实际这类元件的引脚直径是0.8-1mm左右，哦模型里的尺寸是管体总长11mm，两端引脚沿轴向伸出后，元件整体的轴向总长度17mm，端帽位置的径向最大尺寸3.6mm，引脚的中心距在PCB布局时需要预留10mm的安装孔距，安装时管体和PCB板面的间隙建议预留1mm以上，避免焊接时高温传导到管体导致密封性能下降，同时要注意周边元件的高度边界，不要和周边的电容、电阻等元件出现空间干涉，在做三维布局时，这个模型可以直接导入装配体，检查保险丝和周边结构件、接插件的安全间隙，尤其是在密闭的电源壳体内，还要预留足够的散热空间，避免保险丝正常工作时的温升影响周边元件的寿命。很多新手工程师在画PCB时，只会按照 datasheet 上的二维尺寸画封装，忽略了元件的实体高度、端帽的凸起尺寸，经常出现装配时保险丝和外壳顶死、或者和旁边的电解电容干涉的问题，用这个三维模型做装配校验，就能提前规避这类生产端的装配问题，另外在做整机的安规设计时，这类保险丝的安装位置需要满足爬电距离要求，模型的实体结构可以直接用来测量保险丝两端带电部分到周边接地结构、其他导电回路的间隙，不用再手动换算二维尺寸的误差。

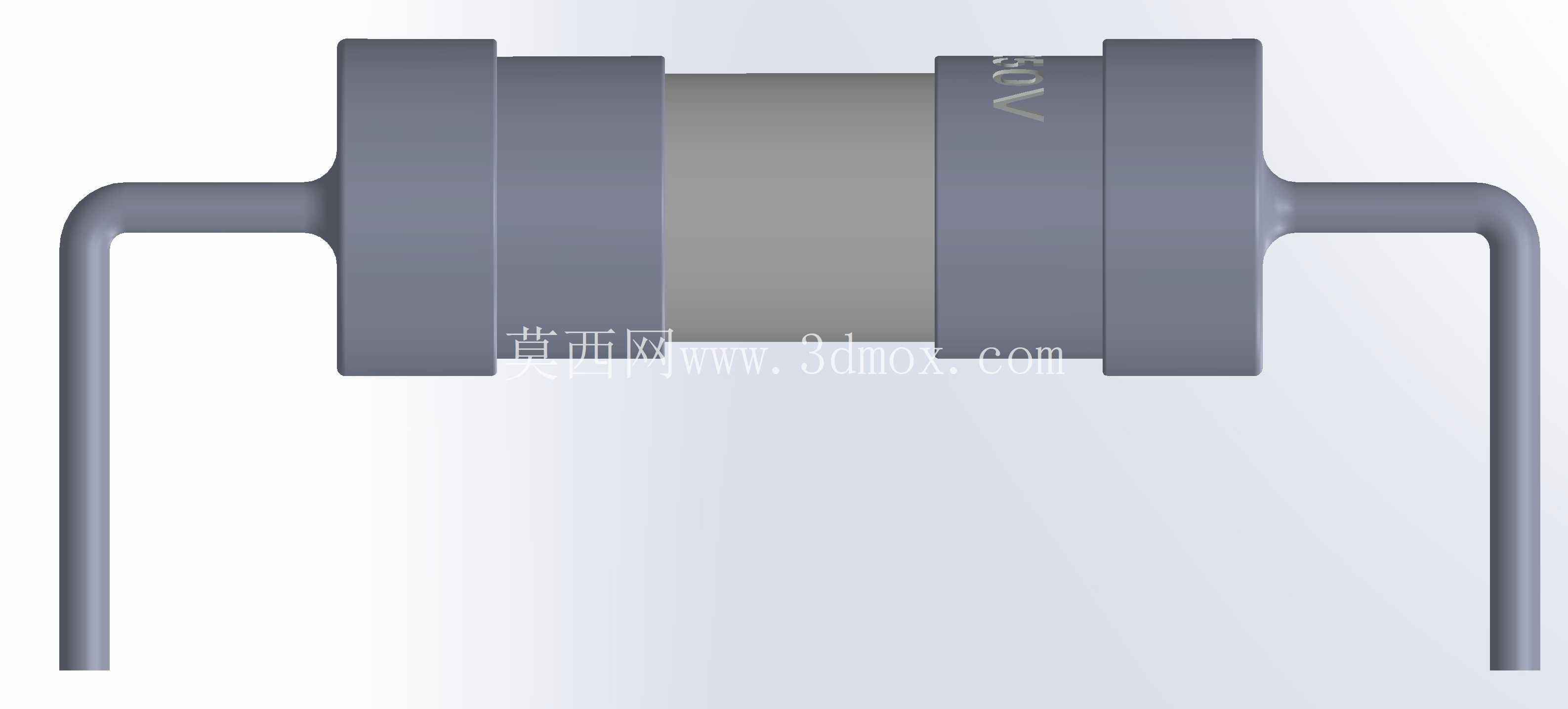

　　从功能特性来说，这类慢熔或者快熔的管状保险丝，内部的熔丝结构会根据额定电流的不同做差异化设计，小电流规格的熔丝会采用直丝加锡球的结构，提升抗浪涌能力，大电流规格的会采用多股绞合熔丝，提升分断能力，这个模型虽然是外部结构的还原，但端帽的压接位置、引脚的同轴度都做了准确的还原，能满足结构设计层面的所有校验需求，不需要再额外调整尺寸比例。在做电子设备的结构堆叠时，电源区域的元件高度往往是影响整机厚度的关键，这类保险丝的轴向安装方式相比立式安装的保险丝，能有效降低元件的整体高度，适合薄型电源、适配器的紧凑布局，模型里的引脚是直插式的轴向结构，设计时如果需要做卧式贴板安装，也可以根据这个模型的引脚长度调整弯折位置，计算弯折后的引脚应力，避免引脚弯折处出现断裂隐患。
