德标半螺纹六角头紧固连接件

　　在日常的机械结构装配、钢结构搭建、工业设备运维场景里，这类半螺纹六角头螺栓是出现频率极高的基础连接件，不同于全螺纹螺栓的受力特性，半螺纹结构的光杆段在装配时能更好地承受剪切载荷，避免螺纹牙型在剪切面位置出现应力集中导致的连接件失效。做结构设计选型的时候，首先要明确安装边界：被连接件的总厚度不能超过螺栓光杆段加螺纹旋合长度的总和，否则会出现螺母无法锁紧、预紧力达不到设计要求的问题，六角头的对边尺寸是配套扳手选型的核心依据，现场装配时如果扳手开口尺寸偏差过大，很容易拧圆六角头的棱角，造成后续拆卸维护困难。

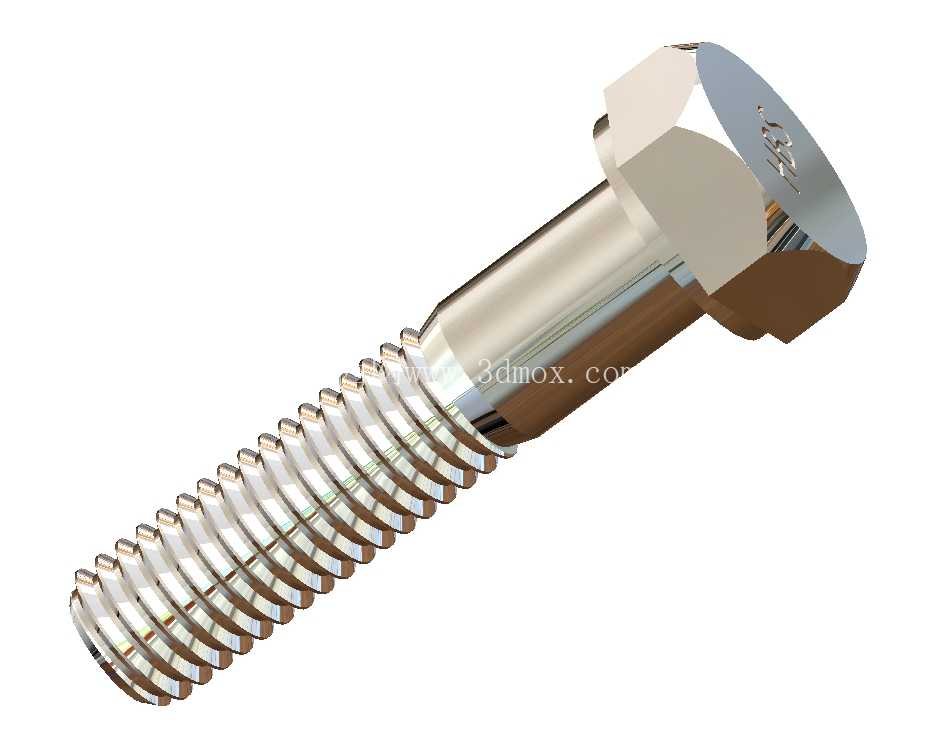

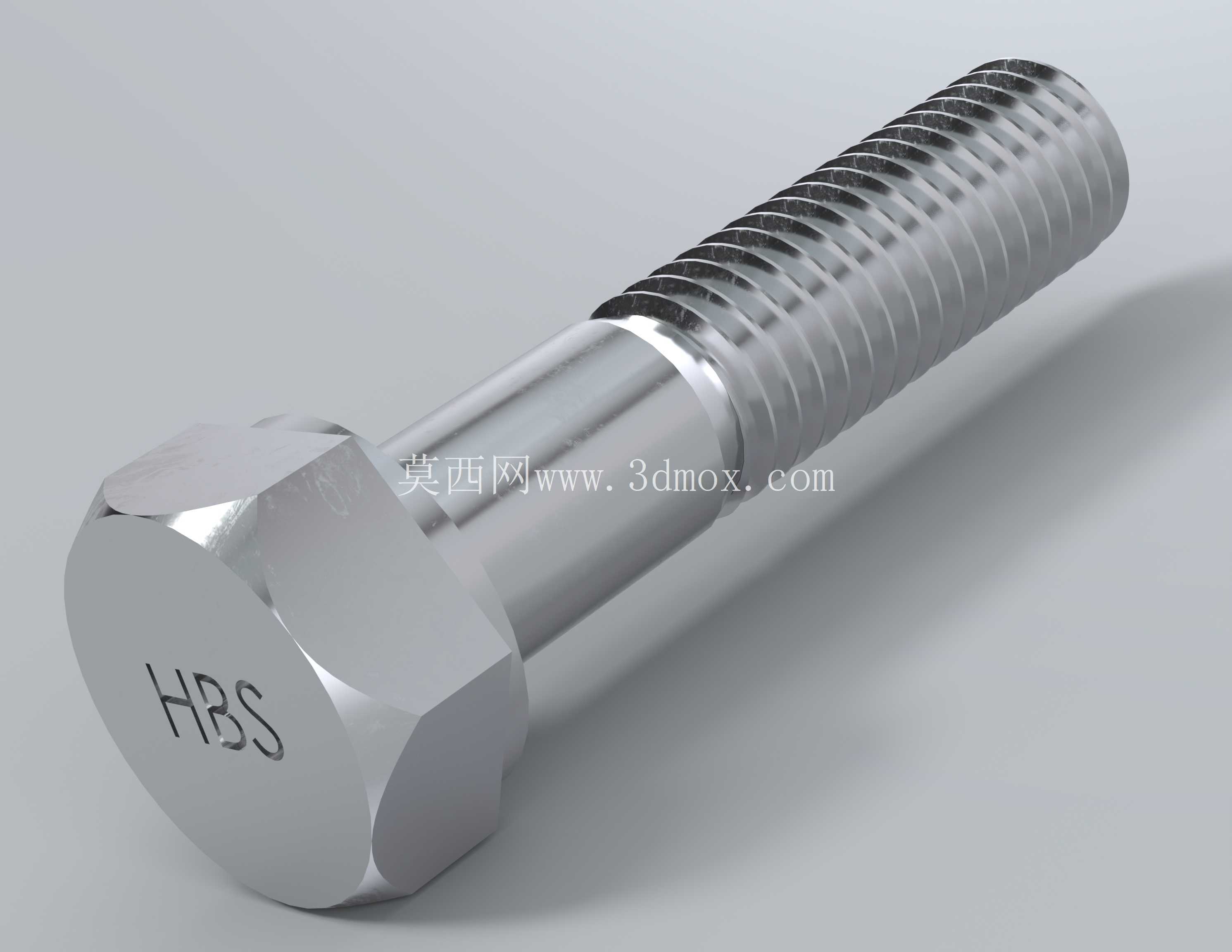

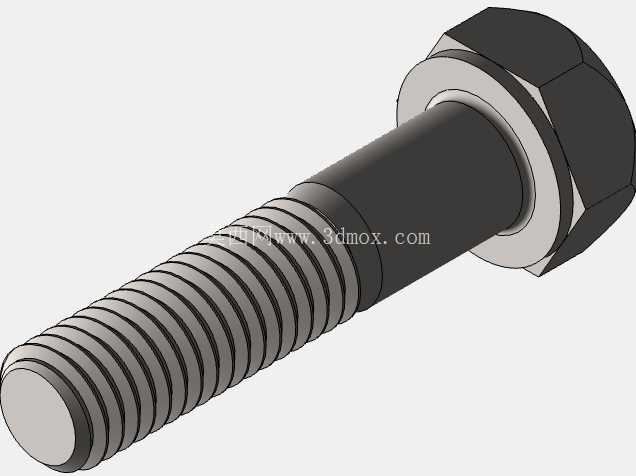

　　从设计逻辑来看，这类螺栓的螺纹段只分布在杆部末端，光杆部分的直径与螺纹大径保持一致，装配时光杆段可以穿过被连接件的光孔，配合平垫、弹垫使用时，垫片能贴合在光杆与六角头的过渡台肩位置，不会出现垫片卡入螺纹牙型的情况，保证预紧力能均匀传递到被连接件表面。在工程应用场景中，这类螺栓常被用于电机底座固定、钢结构桁架节点连接、机床防护板装配、液压阀块安装等位置，不同工况下要匹配对应性能等级的螺栓，比如承受振动载荷的设备连接位置，要搭配防松螺母或者螺纹锁固胶使用，避免长期振动下螺纹副出现松脱。

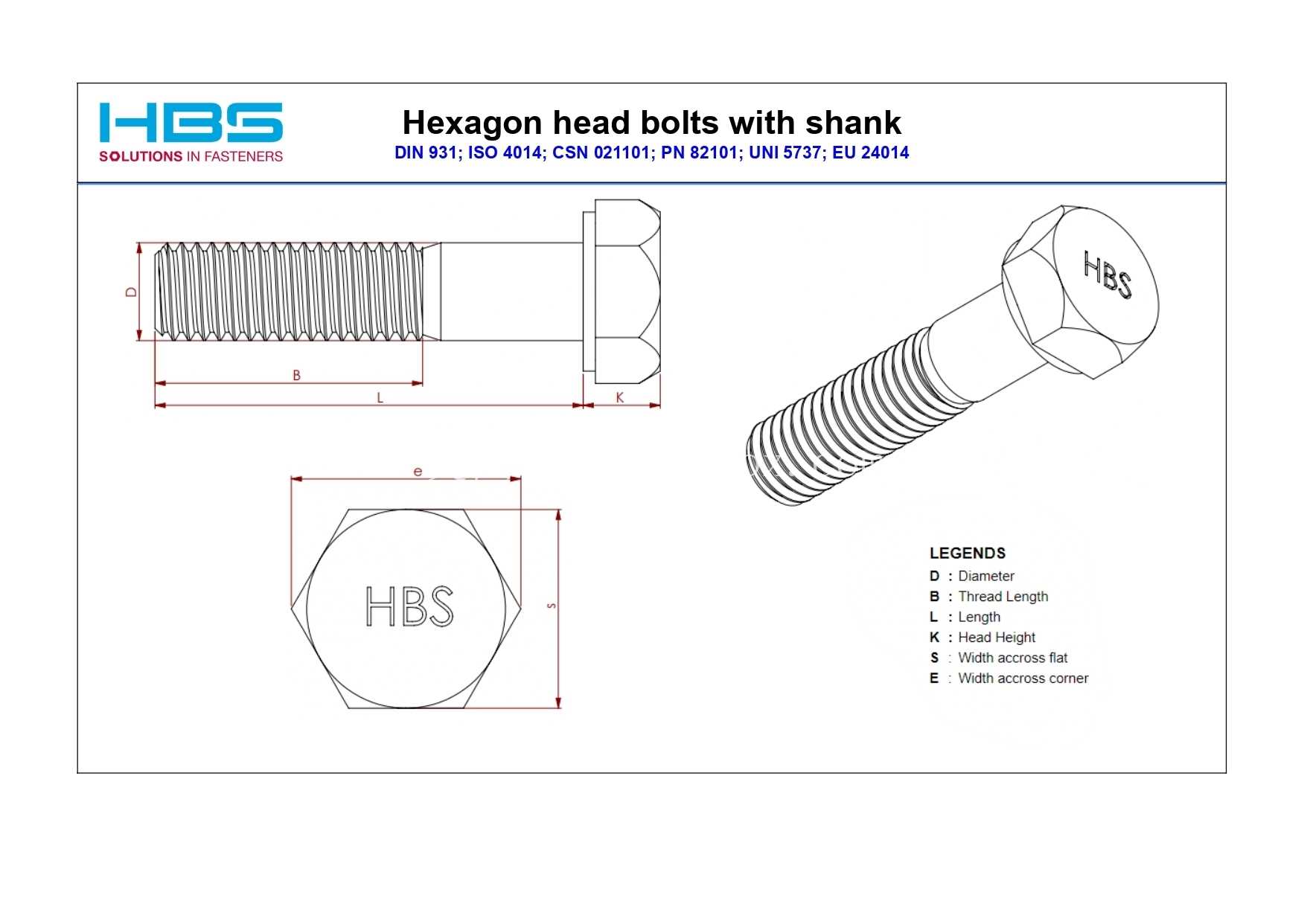

　　建模的时候要注意几个关键尺寸的还原：六角头的厚度、对边宽度、对角宽度要符合标准公差要求，螺纹段的螺距、牙型角要准确，光杆段与螺纹段的过渡位置要做合理的退刀槽结构，避免应力集中，六角头与杆部的过渡圆角也要按照标准要求设计，这个位置是螺栓受拉时的应力集中区域，圆角过小会大幅降低螺栓的疲劳强度。实际选型时还要注意，当被连接件表面有涂装层或者氧化层时，要计算涂层厚度对装配间隙的影响，适当调整螺栓的公称长度，保证螺纹旋合长度满足设计要求——一般来说，螺纹旋合长度要达到螺栓公称直径的0.8倍以上，才能保证螺纹副的连接强度，避免螺纹滑牙。

　　在做装配仿真的时候，要给螺栓杆部与被连接件光孔设置合理的间隙配合，六角头的承压面要与被连接件表面设置接触约束，模拟真实的预紧受力状态，这样才能准确校核螺栓的受力变形情况，避免实际装配时出现干涉或者强度不足的问题。很多新手建模时容易忽略螺纹起始端的倒角结构，这个倒角不仅能在装配时引导螺母顺利旋入，还能去除螺纹加工时产生的毛刺，避免装配时毛刺脱落掉入设备内部造成故障。另外，六角头的承压面要保证足够的平面度，否则预紧时会出现偏心载荷，导致螺栓承受附加的弯曲应力，大幅缩短螺栓的使用寿命，在一些对连接可靠性要求极高的场合，还会在六角头与被连接件之间增加硬化平垫，分散承压面的压应力，避免被连接件表面被压溃。
