直式PCB插片公头端子结构设计

　　板端直式插片公头是PCB板上实现板间、板线电流导通的核心接触件，在小功率电源类板卡、控制板的信号与动力连接场景中应用极广，这类端子不需要额外的线端压接工序，直接通过插片与对应母座对插即可完成连接，在小批量试制、模块化板卡拼接的场景中，能大幅减少装配环节的接线工作量，避免人工焊线带来的虚焊、线序错接问题。

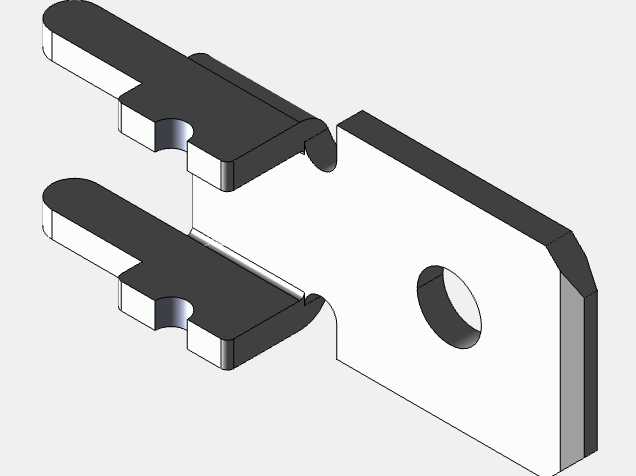

　　这款直式插片公头的接触端采用6.3x0.8mm的标准插片规格，是行业内通用的快接插片尺寸，能适配市面上绝大多数同规格的母座、插簧，不需要额外定制匹配件，选型替换的兼容性极强。插片与PCB连接的引脚间距设置为4.8mm，这个间距是小功率电源板上常用的安规间距，在220V及以下的交流回路中，能满足爬电距离的基本要求，不需要额外在引脚之间开槽增加绝缘距离，减少PCB制版的工序复杂度。

　　从结构设计逻辑来看，这款端子的本体部分尺寸控制在3.2x6.3mm的范围内，整体突出PCB板面的高度控制在合理区间，不会占用过多板上垂直空间，对于板上空间紧凑的小功率电源模块来说，这个尺寸边界能很好适配外壳内部的装配间隙，不会出现端子顶壳、干涉周边元器件的问题。引脚部分采用4个固定焊盘的设计，每个焊盘尺寸设置为1.25x1.65mm，焊盘的大小兼顾了焊接强度与波峰焊、回流焊的工艺适配性，既不会因为焊盘过小导致焊接后端子固定力不足，在多次插拔后出现松脱，也不会因为焊盘过大占用过多PCB板面的布线空间。

　　端子的安装边界设计上，本体外围预留了1.0mm的courtyard区域，也就是装配禁布区，这个区域内不允许布置其他元器件、丝印、走线，能避免在SMT贴装过程中吸嘴取料、放料时干涉周边元件，也能在后期维修更换端子时，给烙铁头留出足够的操作空间，不会因为周边元件太近导致烫坏相邻器件。插片的插入深度设置为4.8mm，这个深度能保证插片与母座接触时的有效接触面积足够，在额定电流下不会因为接触面积过小导致接触电阻过大、发热烧蚀端子，同时插入深度也不会过深，避免插片超出母座尾部碰到其他带电部件造成短路。

　　在实际应用场景中，这类端子常被用在小功率电源变压器的副边输出端，用来连接外部负载接线，也会用在控制板的电源输入端口，实现板卡与外部供电线的快速连接，相比传统的螺丝接线端子，这种插片式的连接方式装配效率更高，适合批量生产的产品使用，而且连接后的接触可靠性更稳定，不会因为运输过程中的震动导致螺丝松动、接线脱落。设计过程中需要重点关注插片与塑胶本体的固定结构，插片与本体之间要设置防退卡位，避免插拔过程中插片从本体中脱出，导致引脚受力扯坏PCB焊盘；同时插片的表面镀层要满足导电与防氧化要求，保证长期使用后接触电阻不会出现明显上升。

　　建模过程中需要严格对齐各部分的尺寸公差，插片的厚度公差要控制在合理范围内，过厚会导致插入力过大，装配困难，过薄则会导致接触间隙过大，接触不良；焊盘的位置公差要控制在SMT工艺允许的范围内，保证贴装时引脚能准确对准焊盘，不会出现偏移、立碑的焊接缺陷。另外，端子的塑胶本体要做倒角处理，插片的导入端也要做圆弧导向，方便对插时的导向定位，减少装配时的对位难度，提升批量装配的效率。
