欧式铁艺户外遮阳绿廊结构设计

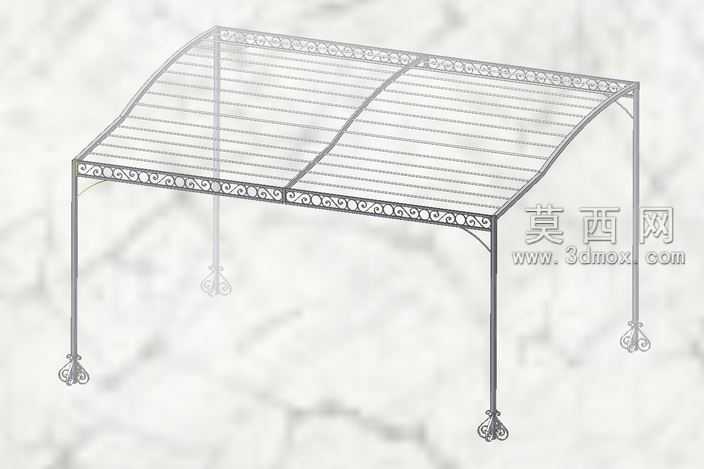

本作品为户外铁艺绿廊三维建模设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于户外廊架的常规使用尺度确定整体长宽高比例，对支撑立柱、顶部弧形拱架、横向格栅条、装饰花件分别进行独立零件建模，确保各部件的装配公差符合金属加工的实际工艺要求。建模过程中对铁艺构件的细节做了精细化处理：支撑立柱底部设计了带卷草纹样的落地装饰脚，立柱与顶部框架的衔接处添加了弧形雕花支撑肘板，顶部框架的外沿全程布置连续的欧式卷草花边，顶部遮阳格栅采用等距排布的横向金属条，同时在拱顶位置做了双段弧形曲面过渡，既保证顶部排水坡度合理，也让整体造型更具流畅的曲线美感。材质渲染阶段，为金属构件赋予哑光锻铁材质，调整材质的粗糙度与金属度参数，还原铁艺构件经防锈处理后的细腻磨砂质感，背景搭配浅灰色仿石材纹理环境，突出廊架本身的线条结构与装饰细节。结构设计上，采用四柱支撑的稳定框架结构，立柱与顶部拱架采用刚性连接，横向格栅与主框架通过预留的装配卡槽定位，所有装饰花件均与主体框架做一体化连接设计，既保证整体结构的抗风稳定性，也避免后期安装时零散构件过多的问题。设计思路围绕欧式庭院景观需求展开，摒弃冗余的厚重结构，以通透的格栅顶保证廊下的采光与通风，精致的卷草雕花装饰适配别墅庭院、私家花园、户外休闲区的景观风格，整体造型轻盈雅致，既具备遮阳挡雨的实用功能，也能作为户外景观的装饰性构筑物，建模过程中所有构件均做了可编辑参数化设置，可根据实际场地尺寸快速调整整体规格，适配不同的户外安装场景。
