ASME B16.5标准150磅级法兰盲板设计

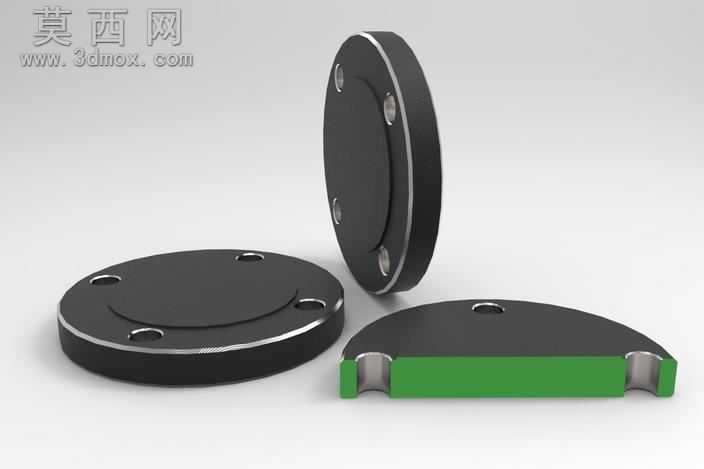

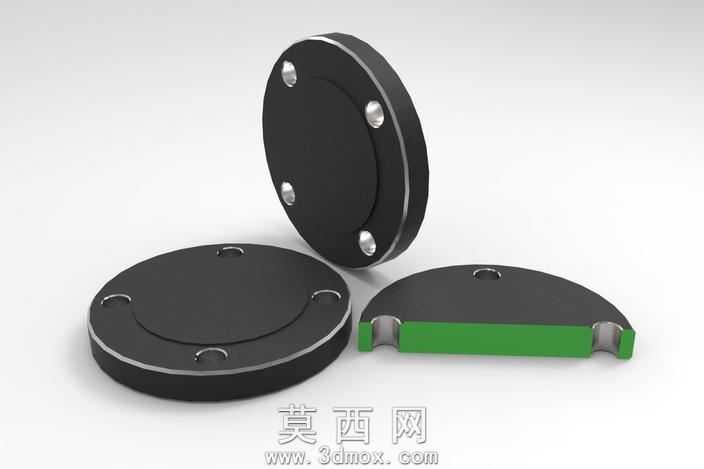

本作品为ASME B16.5标准下的150磅级法兰盲板三维建模作品，建模过程严格遵循标准尺寸参数进行精准构建，首先以公称尺寸3英寸为基准，确定法兰外径为7.5英寸即190.5毫米，法兰厚度设定为0.94英寸即23.9毫米，孔数量为4个，单孔直径0.75英寸即19.1毫米，孔节圆直径为6英寸即152.4毫米，所有尺寸均经过反复校验，确保完全符合标准规范，可直接用于实际工程的选型参考与装配模拟。建模阶段采用参数化草图绘制方式，先绘制法兰盲板的主体圆形轮廓，通过拉伸特征生成基础实体，随后在对应节圆位置均匀布置螺栓孔位，使用切除拉伸特征完成孔位加工，同时对盲板的边缘做了符合工业标准的倒角处理，避免锐边带来的装配干涉与安全隐患。材质与渲染层面，主体盲板部分采用碳钢材质的哑光黑质感表现，模拟工业场景中法兰盲板做防腐涂层后的真实视觉效果，螺栓孔内嵌的金属衬套部分赋予抛光金属材质，通过环境光遮蔽、漫反射与高光参数的细致调节，还原金属部件的光泽质感，边缘的金属包边部分添加细微的磨损纹理，提升模型的真实感与工业氛围感。结构设计上，该盲板为实心封堵结构，无流通通道，主要用于管路系统的末端封堵，可承受150磅级对应的管路压力，四个均匀分布的螺栓孔可与同规格的带颈法兰、平焊法兰精准配合，通过螺栓紧固实现管路端部的可靠密封，模型同时制作了剖面展示结构，可清晰观察盲板的厚度分布与孔位的贯穿结构，绿色的剖面填充部分清晰区分实体结构与剖面区域，方便使用者快速理解构件的内部构造。设计过程中充分考虑了工业装配的实际需求，所有孔位的位置度、法兰的平面度均按照机械加工的公差要求进行建模约束，既保证了模型的视觉展示效果，也具备实际工程应用的参考价值，可用于管路系统的装配仿真、教学演示以及产品选型的三维展示场景。
