串联苏格兰轭式双缸蒸汽动力装置结构

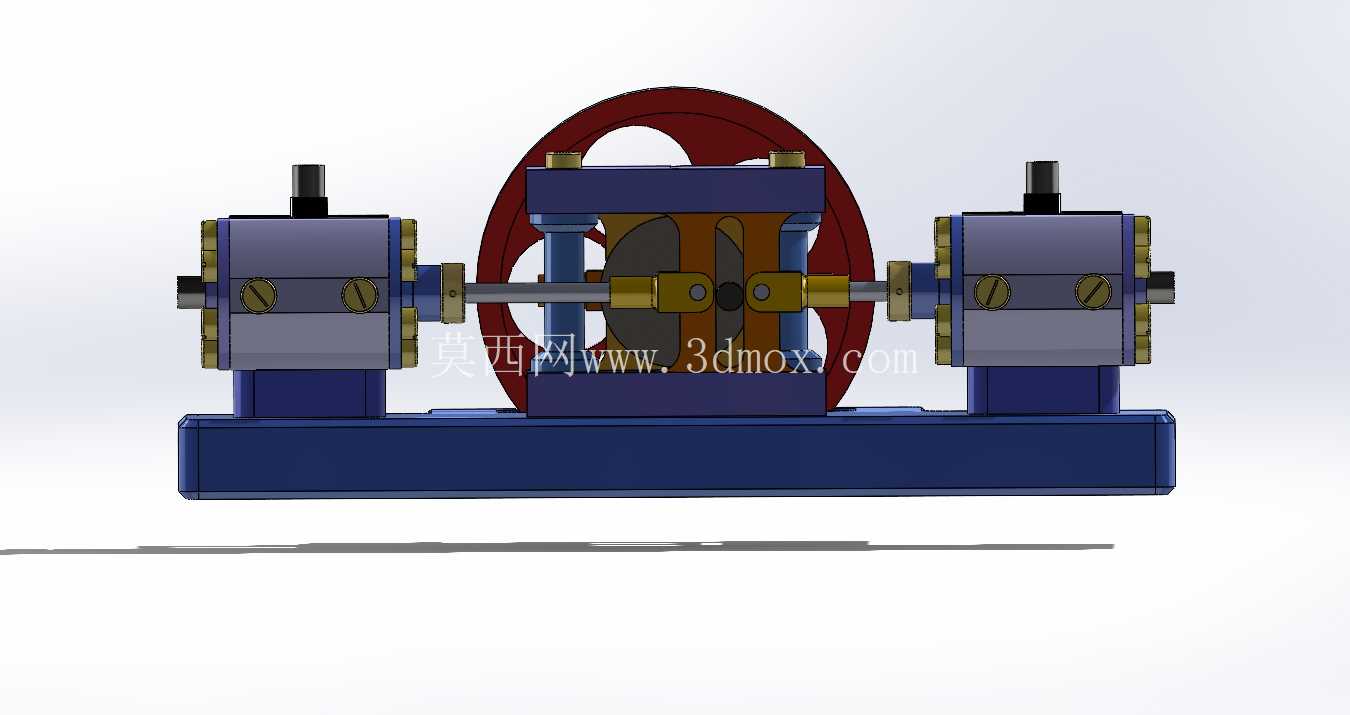

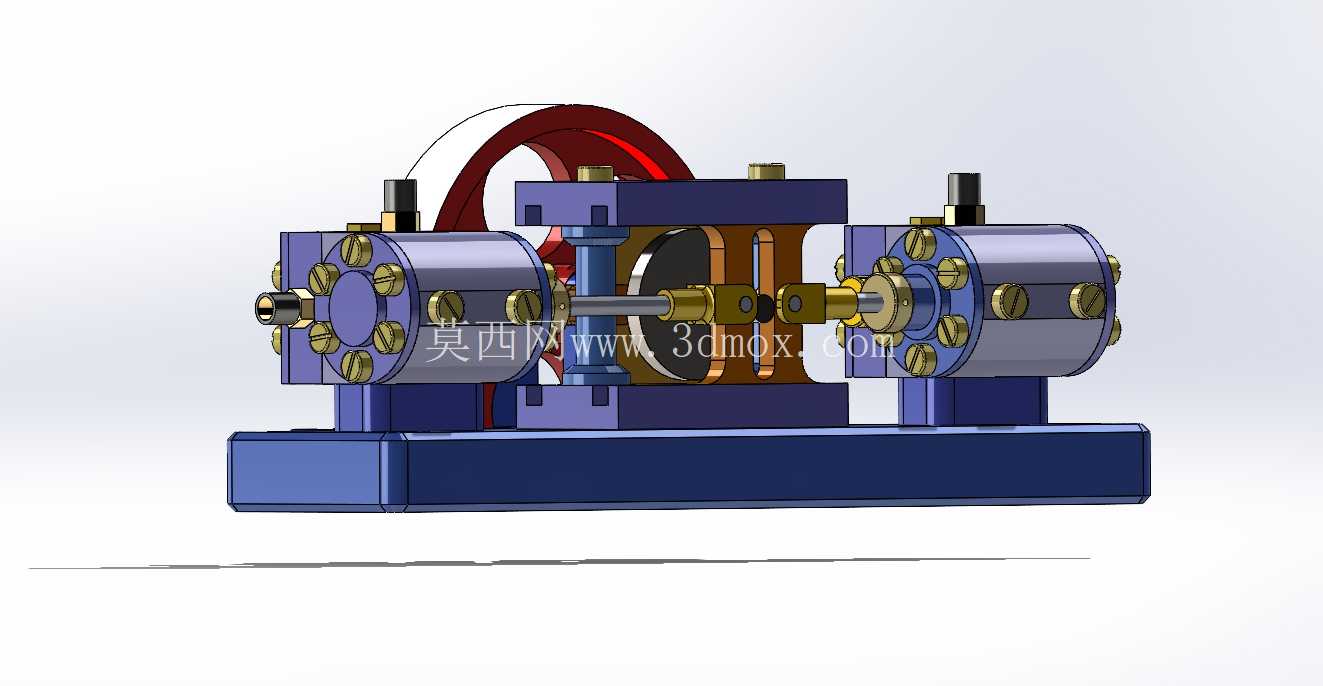

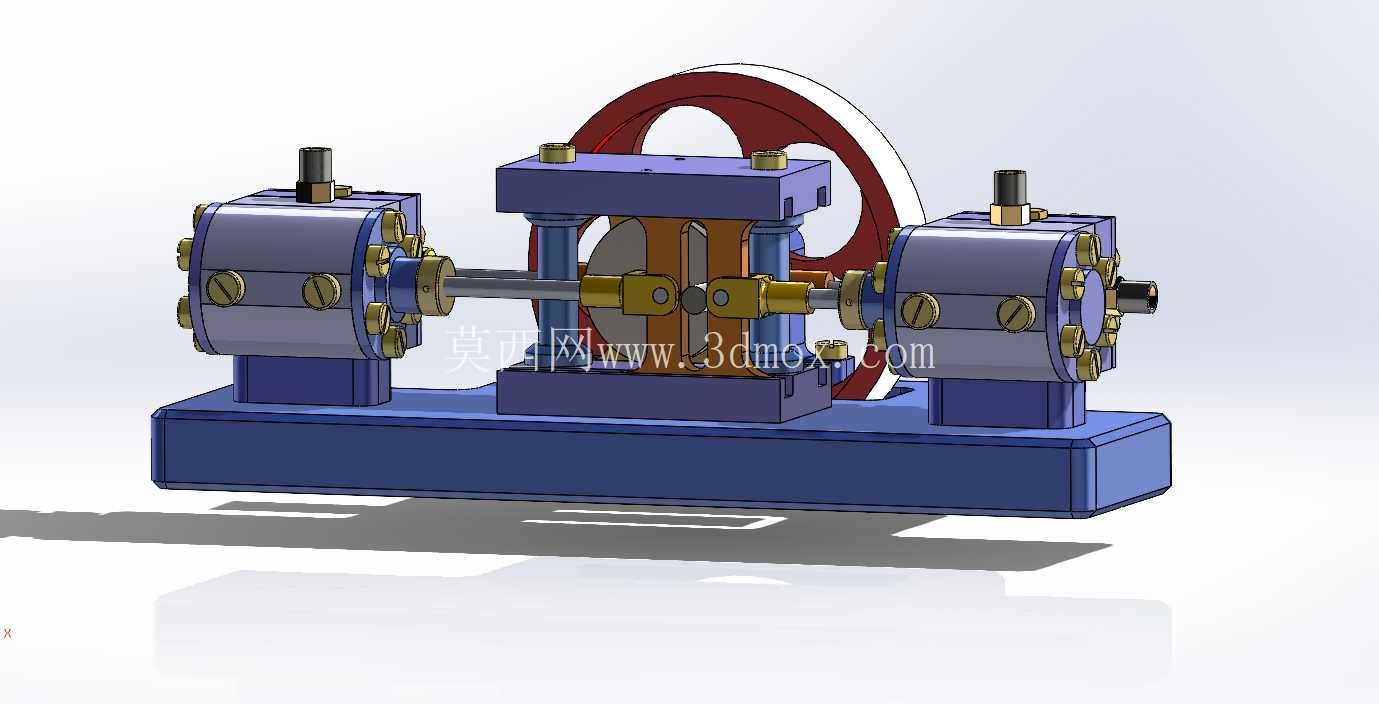

　　这套串联苏格兰轭结构的双缸蒸汽动力装置，核心采用对称式双气缸布局搭配苏格兰轭传动机构，区别于传统曲柄滑块结构的动力输出特性，苏格兰轭机构可将活塞的直线往复运动直接转化为旋转轴的定轴转动，传动过程中侧推力更小，动力输出的平顺性更优，适合对运转平稳性有要求的小型动力输出场景。从实际应用场景来看，这类小型双缸蒸汽动力结构常被用于小型教学演示教具、复古动力模型复刻、小型低压蒸汽试验台的动力输出单元，也可作为微型蒸汽动力发电机组、小型蒸汽驱动泵组的核心动力模块，适配低压饱和蒸汽的工作介质工况，对蒸汽洁净度的容忍度高于传统曲柄滑阀结构，维护频次更低。

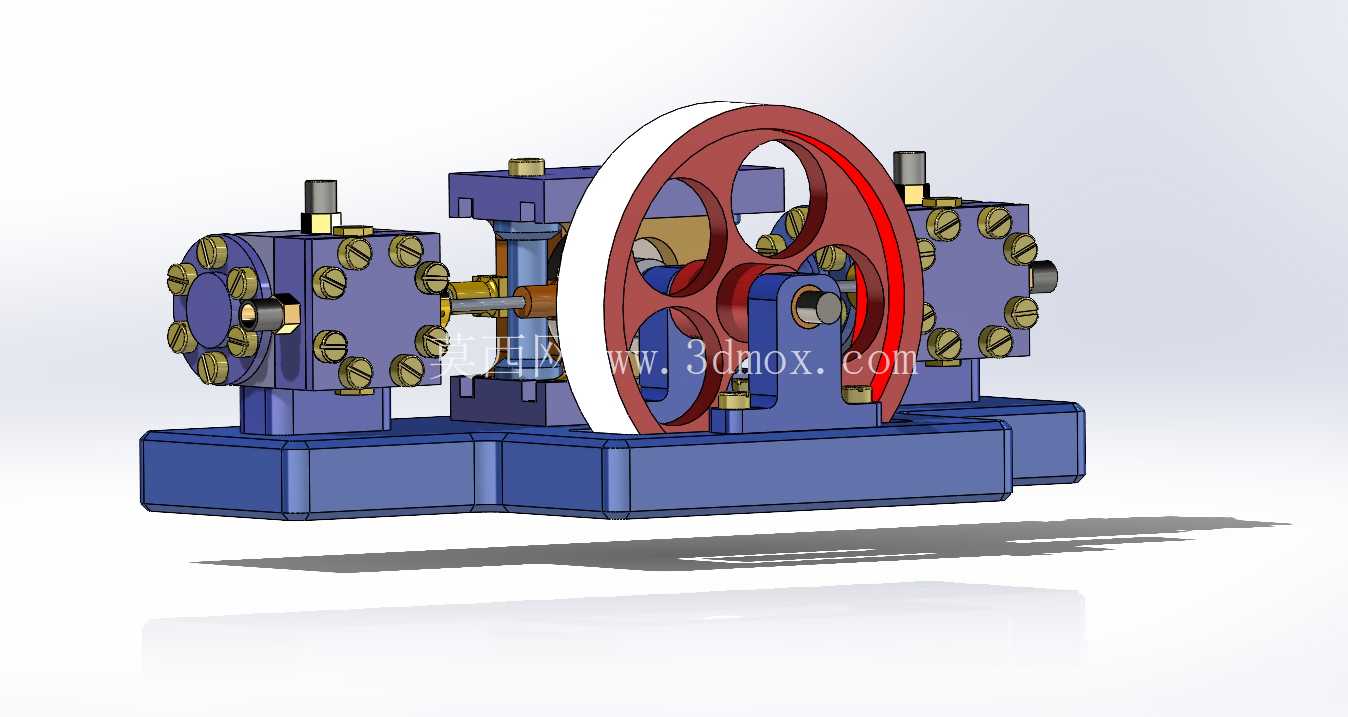

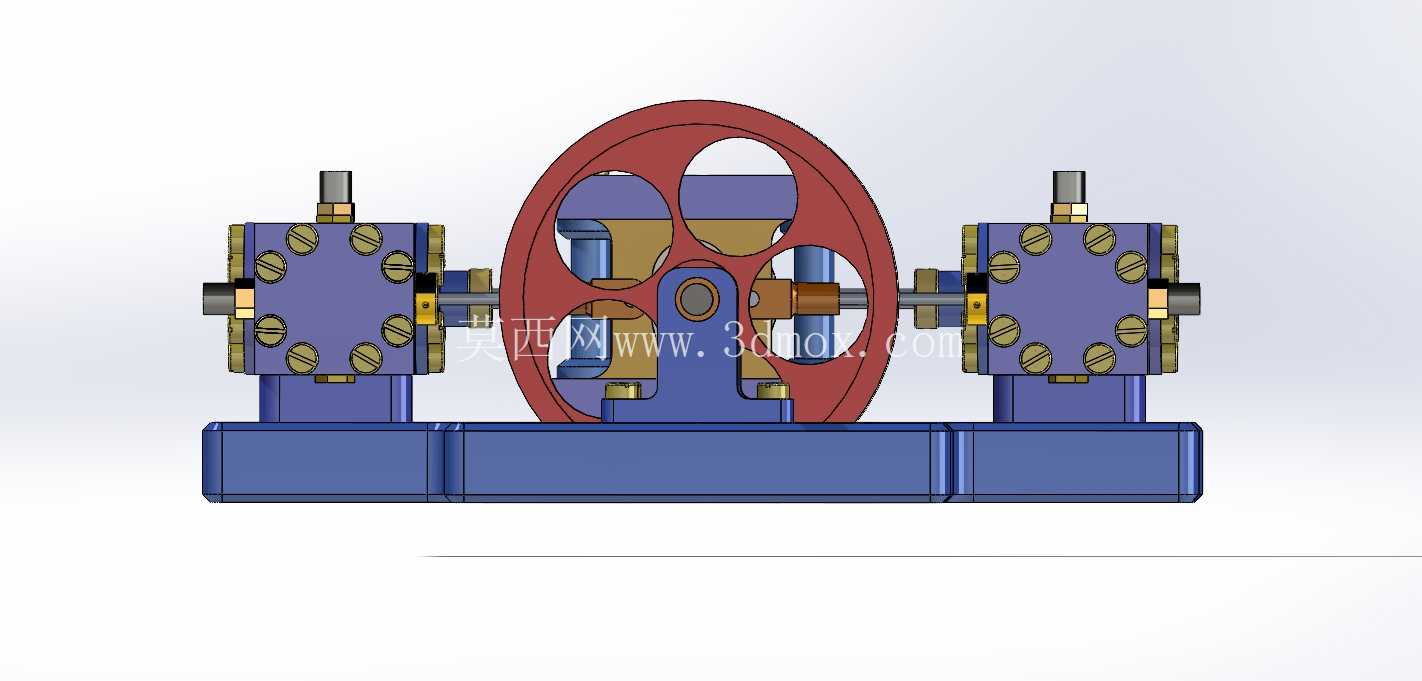

　　从功能特性来看，两侧对称布置的气缸可交替进汽做功，抵消单缸结构往复运动产生的一阶惯性力，整机运转时的振动幅度远小于同功率单缸蒸汽机，飞轮布置在传动机构的一侧，通过大直径轮体储存转动惯量，可平滑活塞往复运动到上下止点时的动力输出断点，保证输出轴扭矩的连续性。苏格兰轭的滑动副采用嵌入式耐磨衬套结构，轭架与传动滑块之间预留了合理的配合间隙，可适配热胀冷缩带来的尺寸变化，避免高温工况下出现卡滞问题。气缸端盖采用螺栓均布压紧的密封结构，进排气接口布置在气缸顶部，可直接适配常见的滑阀式配气机构，也可根据需求改造为球阀配气结构，适配不同的进排气控制逻辑。

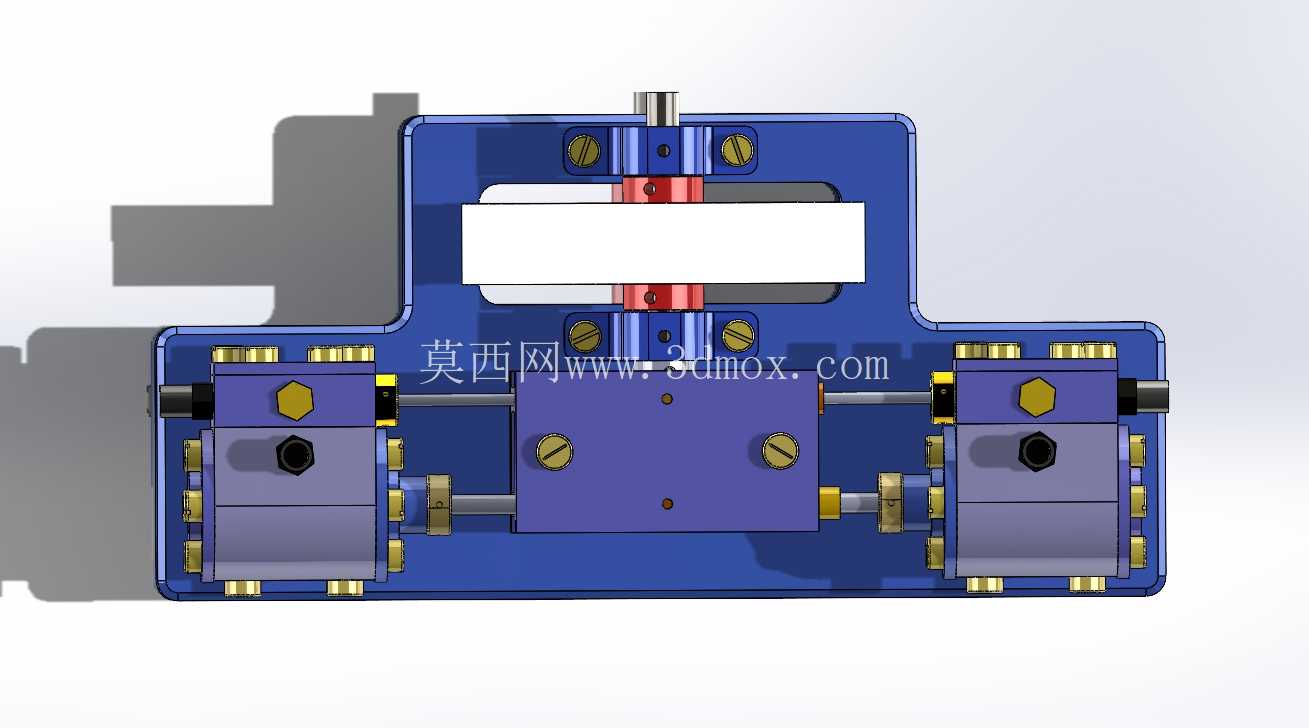

　　设计思路上，整机采用模块化分层布局，底部为一体式安装底座，两个气缸组件、中间的苏格兰轭传动腔、飞轮支撑座均通过定位止口与底座连接，装配时可先完成各子部件的分装，再统一总装到基座上，降低了装配难度，也方便后续的拆解维护。传动主轴采用贯穿式设计，两端通过轴承座支撑在底座上，苏格兰轭滑块与主轴的偏心段采用间隙配合，可在磨损后单独更换滑块衬套，无需更换整个轭架或主轴，降低了全生命周期的维护成本。气缸与传动腔之间采用密封填料函结构，可防止蒸汽泄漏到传动腔内部，避免润滑油被蒸汽冲刷稀释，保证传动部件的润滑效果。

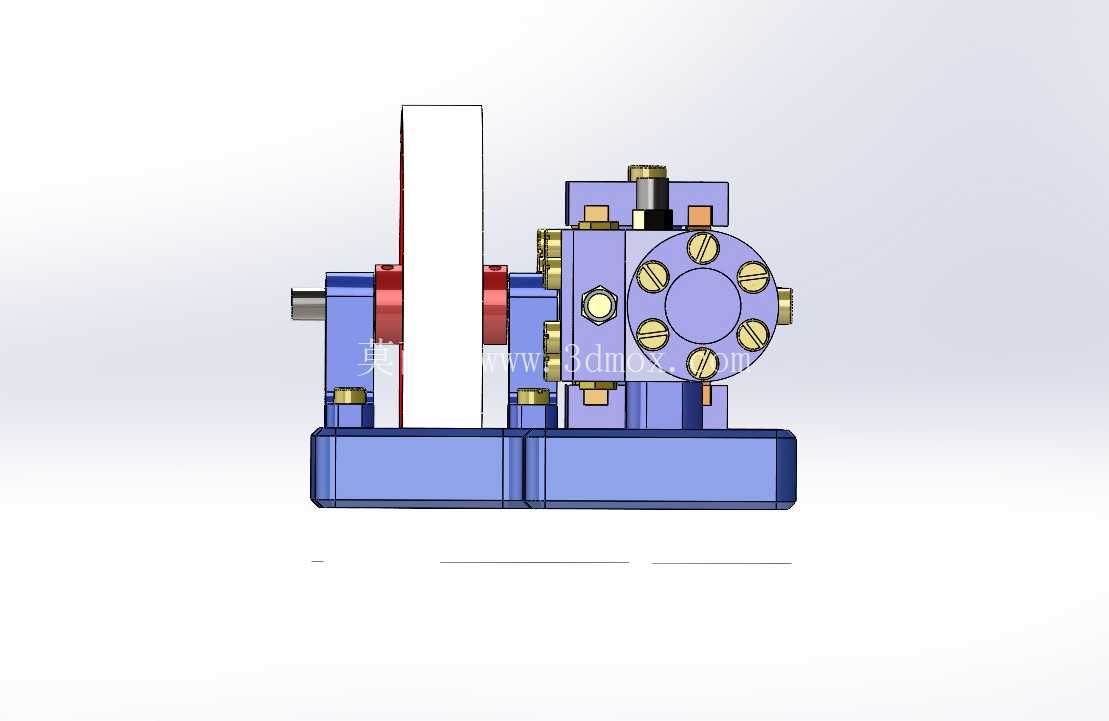

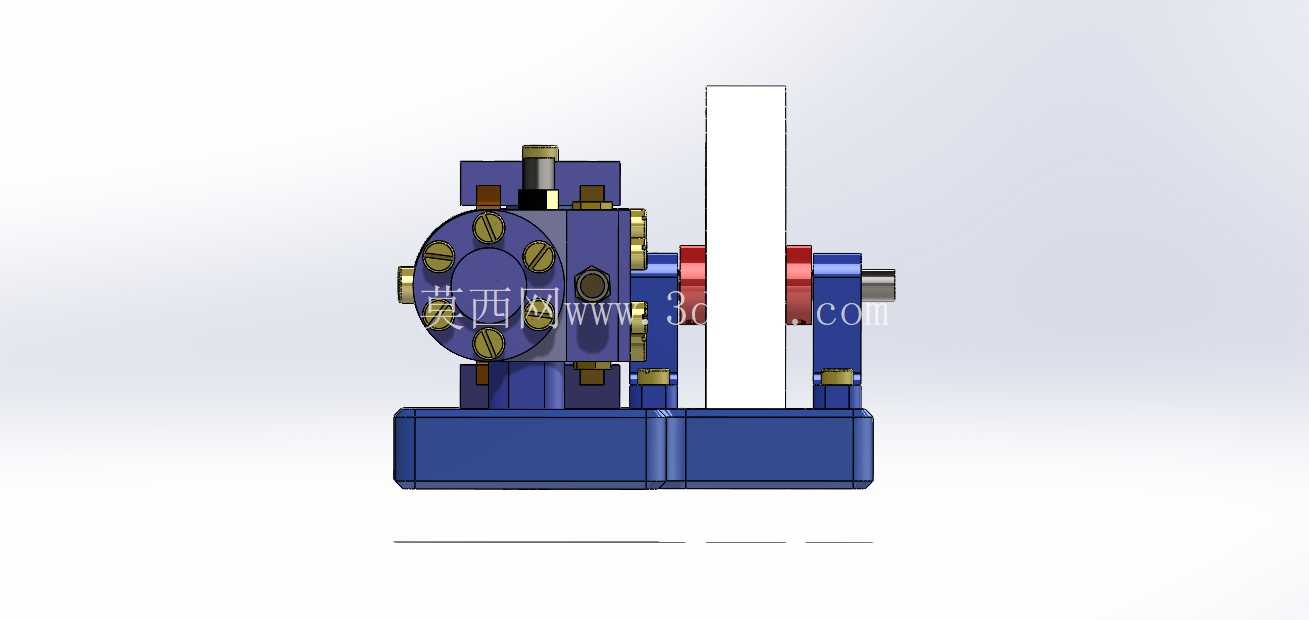

　　从安装边界与尺寸配合来看，整机的安装基准为底座底部的平面，底座上预留了多个沉头安装孔，可通过螺栓直接固定在安装平台或设备机架上，安装时需保证底座平面的平面度误差不超过0.1mm/m，避免底座变形导致主轴同轴度偏差引发的运转卡滞。整机的宽度方向以主轴轴线为对称中心，两侧气缸的外伸接口尺寸完全一致，外接进排气管路时可对称布置，减少管路应力对气缸密封的影响。飞轮的外圆与底座上表面、两侧气缸的外轮廓均预留了足够的安全间隙，运转时不会出现运动干涉，飞轮端面的径向跳动量设计值控制在0.05mm以内，避免高速运转时产生额外的振动载荷。气缸的活塞行程与苏格兰轭的偏心距直接关联，设计时通过调整偏心距即可改变活塞行程，适配不同排量的动力输出需求，无需改动气缸本体的结构，具备一定的参数化改型空间。

　　在实际结构验证中，这种对称双缸搭配苏格兰轭的结构，在相同蒸汽压力、相同气缸排量的前提下，输出轴的扭矩波动系数比传统曲柄滑块单缸结构降低60%以上，运转噪音也更低，适合对振动、噪音有要求的试验或演示场景。传动腔内部采用飞溅润滑方式，腔体内预留了合理的润滑油储油空间，主轴转动时可带动润滑油飞溅到各滑动摩擦副表面，无需额外配置强制润滑系统，简化了整机的附属结构。各连接螺栓的预紧力均按照蒸汽工作压力的1.5倍密封要求设计，可稳定适配0.1-0.3MPa的低压饱和蒸汽工况，不会出现密封面泄漏问题。
