电子设备用小型散热结构三维设计

　　在中小功率电源、工控驱动板、消费类电子主板的PCB布局阶段，散热结构的选型与适配往往是决定器件长期运行稳定性的核心环节，本次涉及的这款适配TO-247封装器件的散热结构，正是针对板载功率器件的散热需求完成的参数化三维设计，可直接导入PCB布局软件完成装配干涉校验，省去结构工程师反复核对安装尺寸的冗余工作。

　　从实际应用场景来看，这类小尺寸散热结构主要适配板载的功率半导体、整流桥、电源管理芯片等发热器件，常见于小功率开关电源、工控IO驱动板、车载低压控制模块、消费类电子电源板等场景，这类场景的共同特点是PCB板上预留的安装空间紧凑，器件发热功率在数瓦到十余瓦区间，不需要大型强制风冷散热结构，但必须通过金属散热结构将器件结温控制在额定范围内，避免长期高温运行导致的器件寿命衰减、参数漂移甚至热击穿失效。

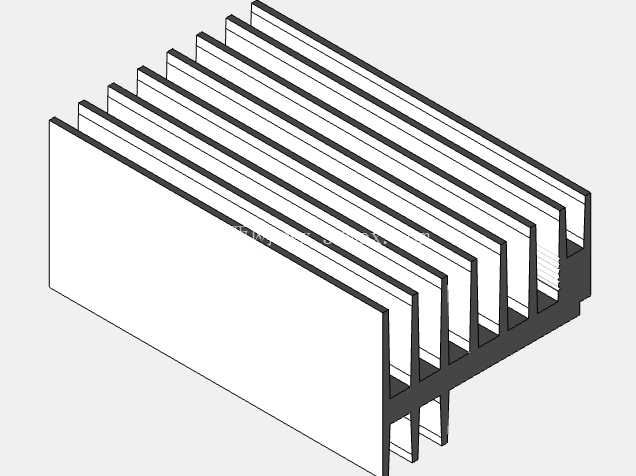

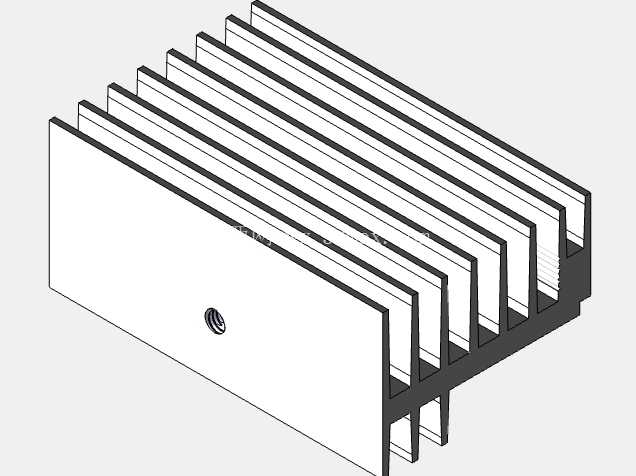

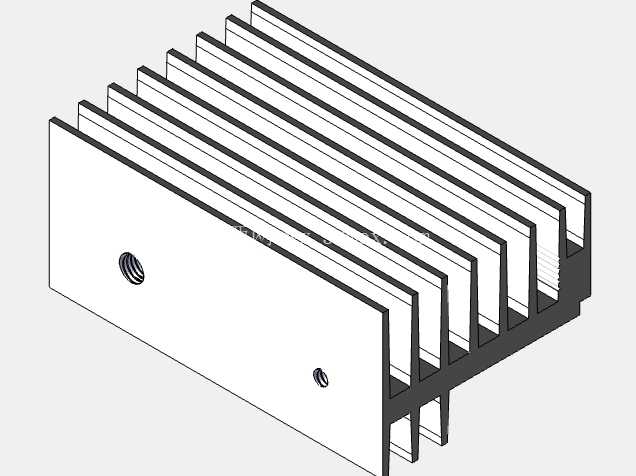

　　这款散热结构的外形尺寸边界控制在26.0mm×37.4mm×60.0mm区间，整体采用挤压铝型材的常规加工工艺成型，设计阶段就充分考虑了型材挤压的拔模斜度、壁厚均匀性要求，所有转角处都预留了适配型材加工的圆角，避免出现尖角导致的加工应力集中，也能减少后续阳极氧化等表面处理工序的残液留存问题。底座部分的平面度控制在适配TO-247封装器件安装的公差范围内，安装孔位的中心距完全匹配TO-247封装的标准安装尺寸，不需要额外做孔位调整就能直接完成器件与散热结构的锁付装配，底座与器件接触的面预留了导热材料的填充间隙，不会因为平面度误差导致导热硅脂或者导热垫被过度挤压，影响导热效率。

　　鳍片部分的间距设计兼顾了自然对流散热的效率与型材加工的可行性，鳍片厚度控制在常规挤压铝型材可稳定生产的范围内，既不会因为鳍片过薄导致加工时出现变形、断齿，也不会因为鳍片过厚减少有效散热面积，鳍片的高度方向没有超出整体尺寸边界，在PCB板上装配后不会和周边的接插件、电容、接线端子等器件产生干涉。设计时还特意在底座边缘预留了和PCB板固定的安装位，可通过塑料卡扣或者小规格螺丝将散热结构直接固定在PCB上，避免器件引脚长期承受散热结构的重量导致虚焊、引脚断裂等问题，这一点在有振动工况的车载、工业设备场景中尤为重要，很多早期的板载散热设计只考虑器件和散热片的锁付，忽略散热片本身与PCB的固定，在长期振动环境下很容易出现引脚疲劳断裂的故障。

　　从设计思路上看，这款散热结构没有追求过度的散热余量，而是完全围绕目标封装器件的常规发热功率、板载安装空间做匹配设计，避免了盲目加大散热尺寸导致的空间浪费、成本上升。参数化的建模逻辑让所有尺寸都可以根据实际需求做快速调整，比如如果目标器件的发热功率稍低，可以直接缩短鳍片的长度，减小整体占用空间；如果安装空间的宽度方向有富余，也可以快速调整底座宽度，增加鳍片数量提升散热能力。模型的所有配合面都做了公差预留，比如安装孔的孔径比实际使用的螺丝直径大0.2mm，抵消加工误差与装配公差带来的装配困难，底座与器件接触的面没有做多余的特征，保证接触面积最大化，减少热阻。

　　在实际选型使用时，结构工程师只需要核对自身PCB板上对应位置的预留空间是否满足该散热结构的尺寸边界，确认器件封装为TO-247规格，就可以直接将该模型导入装配体完成干涉检查，不需要重新绘制散热结构的三维模型，能大幅缩短板级结构设计的周期。同时模型的细节还原度足够高，鳍片的倒角、底座的安装沉孔、边缘的去毛刺特征都有体现，在做整机热仿真的时候，可以直接赋予铝合金材料参数完成仿真计算，不需要再对模型做简化处理，仿真结果的准确度也能得到保障。

　　不同于通用型的大尺寸散热器，这类小尺寸板载散热结构的设计核心是“适配”，既要适配器件的封装尺寸，也要适配PCB的安装空间，还要适配实际生产的加工工艺，这款模型在设计阶段就把这几个维度的需求都做了平衡，没有出现为了追求散热性能忽略加工可行性，或者为了加工方便牺牲安装适配性的问题，对于经常做板级电源、驱动电路设计的结构工程师来说，是可以直接复用的成熟结构方案。
