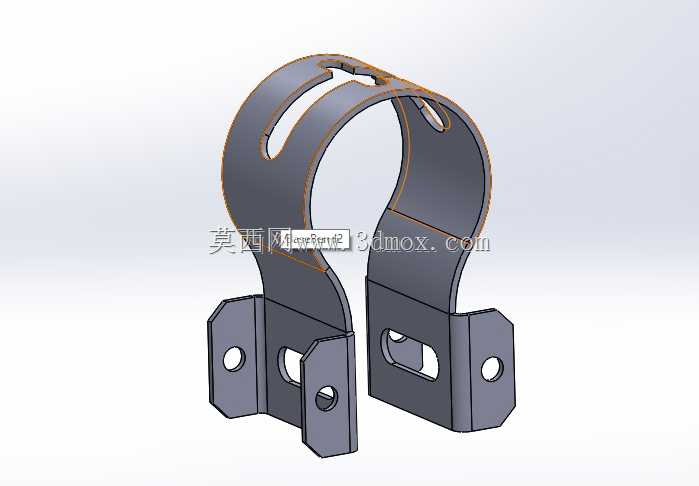

在中小功率电源变压器的配套安装结构里,这类抱箍式钢支架是应用频次极高的紧固连接件,主要适配柱形壳体的干式电源变压器,常见于工业控制机柜、小型配电模组、民用电气设备的内置电源固定场景,替代传统的螺栓穿孔固定方式,避免在变压器壳体上额外加工安装孔破坏绝缘层与磁路结构。从结构功能来看,该支架采用分体对称设计,两个半环形抱箍臂合围后可完整包裹变压器的柱形外壳,抱箍臂上开设的长条形开槽是为了适配一定尺寸公差范围内的变压器壳体直径,安装时可通过开槽的余量调整合围松紧度,抵消壳体注塑或钣金加工带来的外径偏差,避免出现抱合过紧压裂壳体、或是过松导致固定失效的问题。
下部延伸出的两个安装支脚是核心的承载连接部位,支脚上分别开设了圆形定位孔与长条形调节孔,圆形孔用于安装时的初定位,穿入定位螺栓后可快速确定支架的安装位置,长条形调节孔则用于补偿安装基座上的孔位加工误差,即便基座孔位存在1-2mm的位置偏差,也能通过调节孔的余量顺利完成螺栓紧固,无需对基座进行二次扩孔加工,大幅提升现场装配的容错率。设计阶段首先要明确适配的变压器外径范围,抱箍的圆弧半径需要比适配变压器的公称外径大0.2-0.3mm,预留出绝缘垫片的安装空间,实际装配时会在抱箍内壁粘贴1mm厚的橡胶绝缘垫,既可以避免钢质支架与变压器金属外壳直接接触造成的接地隐患,也能通过橡胶的形变填充配合间隙,吸收设备运行时产生的微小振动,降低变压器工作时的振动噪音传递。
支架整体采用冷轧钢板冲压成型,材料厚度根据适配变压器的重量选定,常规适配1-5kg重的小型电源变压器时,选用1.5mm厚的冷轧钢板即可满足强度要求,冲压成型后做镀锌钝化处理,提升防锈抗腐蚀能力,适配机柜内长期温湿度变化的使用环境。安装边界方面,支架合围后的最小内径对应适配变压器的最小外径,最大张开量由抱箍臂上的开槽长度决定,下部两个支脚的安装孔中心距是核心安装尺寸,设计时需要匹配常用的电气安装导轨、机柜安装板的标准孔距,确保支架可以直接固定在标准安装位上,无需额外加工转接板。支脚的折弯角度经过反复校核,确保抱箍合围后支脚的安装面完全贴合安装基座平面,不会出现支脚翘边导致的固定应力集中,避免长期使用后支架变形导致变压器移位。
抱箍臂与支脚的过渡位置做了圆弧过渡处理,既可以降低冲压加工时的应力集中问题,避免折弯处出现裂纹,也能消除尖锐边角,防止装配时划伤操作人员或是破坏相邻的线缆绝缘层。在实际设备装配场景中,这类支架的安装流程十分简便,先将两个半箍环绕在变压器壳体的预设固定位置,对齐抱箍上的连接孔位后穿入紧固螺栓预紧,调整变压器的安装角度后再将支脚与安装基座固定,最后锁紧抱箍的连接螺栓即可完成固定,相比传统的全包式固定外壳,这种分体抱箍支架的材料利用率更高,冲压加工的工序更少,生产成本更低,同时固定后的变压器散热条件更好,不会因为全包结构影响变压器的自然散热,提升变压器长期运行的稳定性。针对不同的安装场景,支脚的折弯方向还可以根据需求调整,既可以做成本次模型中的外折支脚,适配平面安装板的固定需求,也可以做成内折支脚适配狭小空间内的嵌入式安装,抱箍上的开槽长度也可以根据适配的尺寸范围灵活调整,满足不同直径规格变压器的固定需求。
