手动压杆式葡萄酒瓶塞压装设备结构

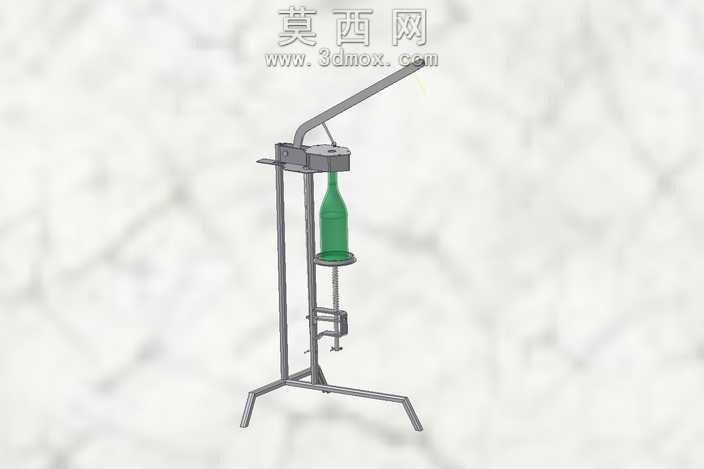

本模型为手动杠杆式葡萄酒瓶塞压装作业装置，整体采用立式三脚支撑机架结构设计，在三维建模过程中，首先通过草图绘制确定三脚支撑底座的支腿张开角度与支撑跨度，保证设备放置时的重心稳定性，支腿采用等边角钢截面型材搭建，通过焊接约束模拟各支腿与中心立柱的连接刚性，中心立柱为空心圆管结构，作为整个装置的承载主体。中部设置可调节高度的瓶身托台，托台通过侧边的锁紧夹块与中心立柱配合，可根据不同高度的葡萄酒瓶调整托举位置，托台表面设置弧形定位凹槽，能够精准贴合绿色玻璃瓶身的圆柱曲面，避免压装过程中瓶体发生偏移歪斜。上部的压装执行机构采用杠杆增力结构设计，长压杆通过铰接销轴与顶部固定座连接，铰接位置经过力臂比例优化，操作人员下压长杆末端时可通过杠杆原理放大下压力，降低手动操作的施力强度，压杆末端连接压塞冲头，冲头端面设置与软木塞匹配的弧形导向面，能够将软木塞平稳压入瓶口内部。顶部固定座集成了压杆的铰接支座与冲头的竖直导向套，导向套与冲头之间设置滑动配合约束，保证冲头始终沿竖直方向运动，避免压偏导致瓶口气密性不足或瓶体破损。建模过程中对所有运动部件添加了符合实际工况的运动副约束，可完整模拟压杆下压、冲头下行压入软木塞、压杆抬起复位的完整作业流程，各金属结构件统一赋予哑光银灰色金属材质，模拟普通碳钢焊接机架的表面质感，玻璃瓶身赋予半透明绿色玻璃材质，还原真实葡萄酒瓶的通透视觉效果，软木塞赋予浅棕色多孔木质材质，区分不同功能部件的材质差异。整个装置结构紧凑，无需外接动力源，依靠纯机械杠杆结构即可完成软木塞压装作业，适用于小型酒庄、家庭自酿葡萄酒的封装场景，各连接部位的紧固件、铰接销轴均按照标准件参数建模，保证结构的可加工性与装配合理性，托台的高度调节结构采用螺纹锁紧与夹块抱紧结合的方式，调节操作便捷，锁紧后固定可靠，能够适配多种常见规格的葡萄酒瓶压塞作业需求。
