带定位孔的传动齿轮轴结构设计

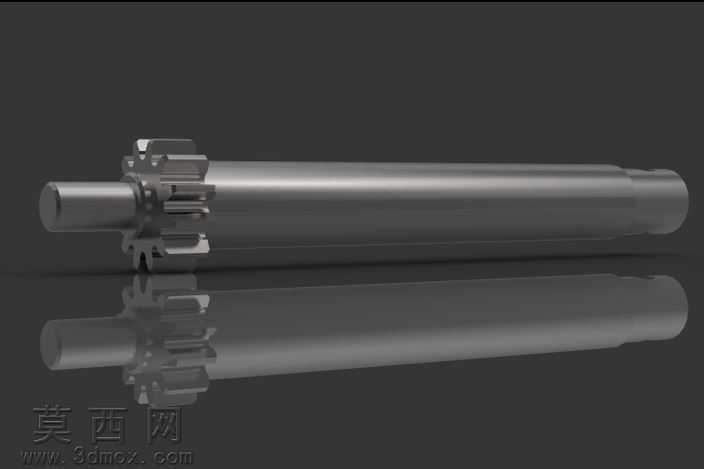

本作品为传动用齿轮轴三维建模设计，采用Solid Edge软件完成全参数化建模构建，建模过程严格遵循机械设计规范，从轴类零件的基准轴搭建开始，依次完成光轴主体、齿轮齿部、端部定位孔的特征创建。建模阶段首先绘制轴的回转截面草图，通过回转特征生成轴的基础基体，保证各轴段的同轴度公差符合传动件设计要求；齿轮部分采用参数化齿廓生成方式，按照标准渐开线齿形参数绘制齿廓曲线，通过阵列特征完成全部轮齿的创建，确保齿距、齿厚、齿顶高、齿根高的参数符合通用传动齿轮的设计标准，齿根处做了标准圆角过渡处理，避免应力集中问题，提升零件的结构强度。轴的非齿轮端设计有径向贯通的定位销孔，用于轴上零件的轴向周向定位，孔口做了倒角处理，方便装配时销件导入，同时去除加工毛刺。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数还原真实金属轴类零件的哑光金属质感，场景采用深色纯色背景配合柔和打光，主光源从侧上方照射突出轴的圆柱轮廓与轮齿的立体结构，辅光源补光消除暗部死黑，清晰展现各轴段的直径变化、齿轮与轴身的过渡结构、端部定位孔的细节特征。设计过程中充分考虑该零件的实际装配场景，各轴段的长度、直径参数匹配常规传动机构的安装尺寸，齿轮参数适配同模数的配对传动齿轮，既保证传动过程中的扭矩传递能力，也兼顾零件的加工工艺性，所有过渡圆角、倒角的设计都符合机加工的工艺要求，避免出现无法加工的锐角或薄壁结构，整体模型结构完整，特征清晰，可用于机械传动结构的装配验证、运动仿真以及工程图导出参考。
