三轴紧固件涨紧装置SolidWorks设计模型

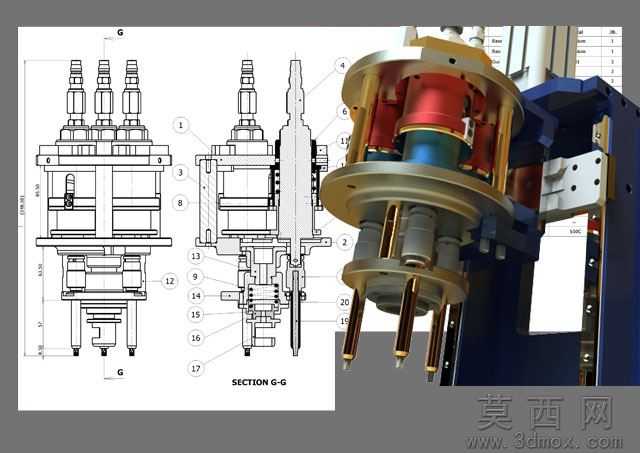

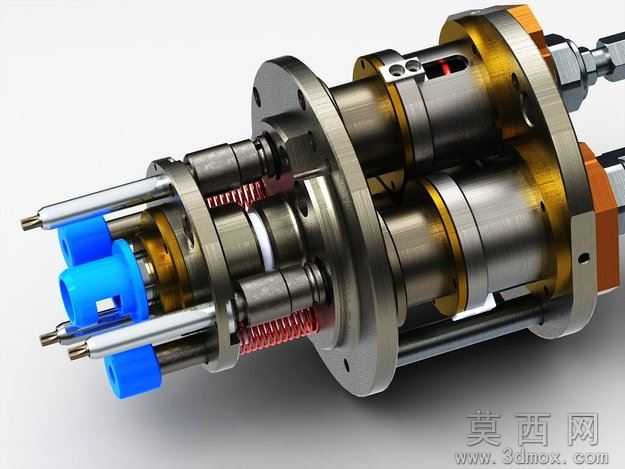

本模型为三轴紧固件涨紧装置，采用SolidWorks2011版本完成全参数化建模，所有零件均按照机械加工工艺要求进行特征构建，可直接编辑参数调整各轴间距、涨紧行程、紧固件适配尺寸等核心参数，适配不同规格的轴类紧固件涨紧作业需求。建模过程中严格遵循机械设计公差配合规范，对法兰盘定位孔、轴套配合面、弹簧安装位等关键配合部位均预留了合理的装配间隙，保证虚拟装配时无干涉报错，可直接导出工程图用于生产加工参考。渲染阶段采用金属材质分层赋值工艺，主体轴类、法兰盘零件赋予抛光不锈钢材质，调整金属粗糙度至0.12、反射强度0.85还原金属机加工后的亮面质感；弹簧部件采用弹簧钢材质，设置轻微的氧化暗调提升真实感；端部蓝色操作件赋予工程塑料材质，调整漫反射颜色与哑光粗糙度，区分不同功能部件的材质属性。结构设计上采用三轴对称布局，三根平行作业轴通过中部法兰盘实现同轴定位，每根轴独立配置复位弹簧与涨紧顶杆，可同步完成三个紧固件的涨紧锁紧动作，相比单轴涨紧结构作业效率提升两倍以上；装置尾部预留标准设备连接接口，可直接集成到自动化装配生产线中作为末端执行单元使用，也可单独作为手动涨紧工具适配小批量装配场景。设计过程中重点优化了涨紧力传导路径，顶杆与轴套之间采用滑动配合结构，减少涨紧动作的摩擦阻力，弹簧参数经过反复校核，保证涨紧力稳定在紧固件锁紧要求的合理区间，既不会因压力过大损伤紧固件表面，也不会因压力不足导致锁紧失效；整体结构紧凑，所有零部件均采用标准化五金件与定制机加工件结合的方案，降低后续生产制造成本，装配逻辑清晰，拆解后可快速完成维护与易损件更换。
