日立螺杆式空气压缩机组结构设计

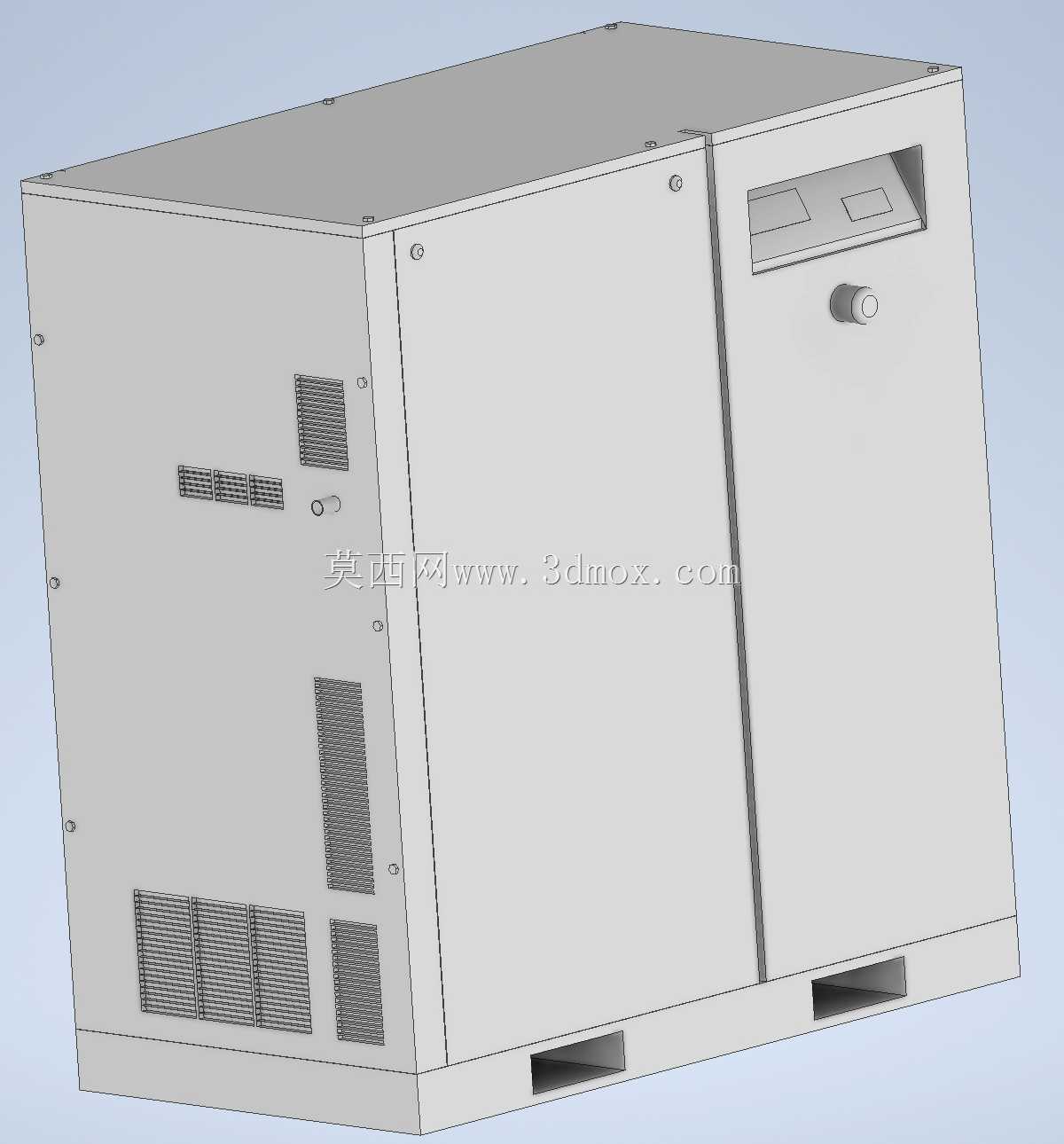

　　这套压缩空气设备的三维结构，完整还原了日立SRL系列16.5kW机型的整机布局，做结构设计或者产线气源选型的时候，能直接参考其内部排布与外部安装边界。从实际工业场景来看，这类喷油螺杆空压机主要覆盖中小型制造车间的气动动力供给，比如机加工线的气动夹具供气、装配工位的气动工具动力、表面处理环节的喷涂气源供给，也可作为小型空压站的核心主机，搭配冷干机、储气罐构成完整的压缩空气制备系统，相比活塞式空压机，它的供气连续性更好，运行振动幅度更低，适合长时间连续运行的生产工况。

　　从结构设计思路来看，整机采用一体式柜式封装，将主机头、油气分离桶、冷却系统、电气控制元件全部整合在封闭柜体内部，一方面能降低运行过程中的噪音外传，实测同功率机型封闭柜结构比开架式噪音低12-15分贝，适合布置在车间内部而非独立空压站房的场景；另一方面柜体的防护结构能阻挡车间内的金属切屑、粉尘进入设备内部，减少散热翅片堵塞、电气元件积灰的故障概率。柜体正面做了分舱设计，右侧窄舱为电气控制与操作区，集成了启停按钮、参数显示屏、急停旋钮，操作高度设置在1.2-1.4米区间，符合一线操作人员站立操作的人机工程学要求，不需要弯腰或者抬手就能完成参数查看与操作；左侧宽舱为主机与冷却系统舱，侧板预留了多组通风格栅，进风路径从柜体下部侧方进风，经过油冷却器、空气冷却器后从柜体顶部排风，避免排出的热风被再次吸入进风口，提升换热效率。

　　安装边界方面，整机底部采用标准叉车孔结构设计，适配普通3吨手动液压叉车的转运需求，不需要额外制作吊装工装就能完成车间内的移位；底部安装脚位的孔位间距预留了二次减震垫的安装空间，现场安装时可以在设备与地面之间加装橡胶减震垫，进一步降低运行时的振动传递，避免振动传导到相邻的精密加工设备。柜体侧面预留了维护检修门，日常更换油滤、空滤、清理冷却器的时候不需要完全拆除侧板，只需要打开对应位置的检修门就能完成操作，减少日常维护的工作量。油气分离系统的布置采用上置式设计，将油气分离桶安装在主机头上方，停机时润滑油可以依靠重力回流到主机腔，避免长期停机后机头缺油启动造成的磨损，同时分离后的压缩空气出口设置在柜体顶部后侧，方便现场铺设压缩空气管道，不需要在柜体侧面额外开孔走管。

　　从功能特性来看，这款机型的排气压力覆盖0.7-1.0MPa常用工况区间，排气量匹配16.5kW功率等级的输出需求，内置的压力传感器可以实时检测管网压力，自动调整加载、卸载状态，当管网压力达到设定上限时自动进入卸载运行，降低空载能耗，压力下限时自动加载供气，避免频繁启停对电机和主机头的冲击。柜体的门板接缝处都做了密封胶条设计，既能减少噪音外泄，也能防止车间清洁时的水花溅入内部电气元件，适配多粉尘、偶尔有清洁溅水的普通机加工车间环境。做三维建模的时候，这个模型的细节还原度比较高，包括格栅的通风孔尺寸、操作面板的元件排布、底部叉车孔的截面尺寸都和实际设备一致，做车间布局规划、设备安装模拟的时候，可以直接导入模型进行干涉检查，提前确认管道走向、维护操作空间是否足够，避免现场安装时出现空间不足需要移位的问题。
