本田摩托车脚踏连接结构三维设计

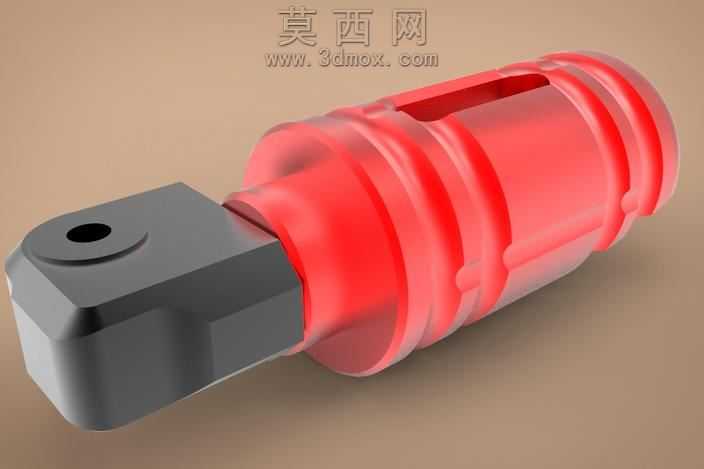

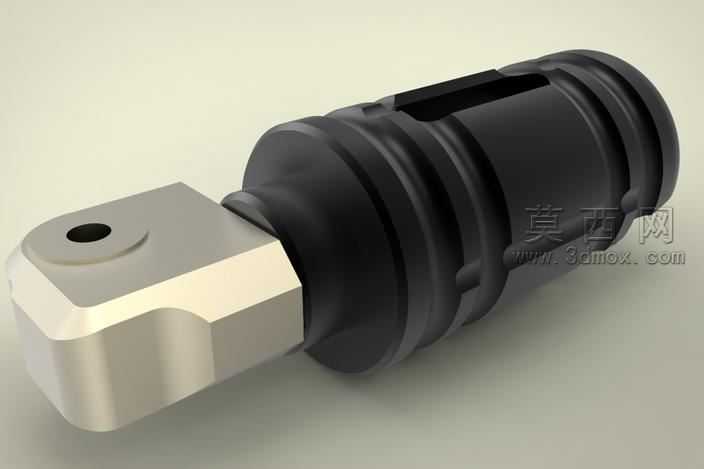

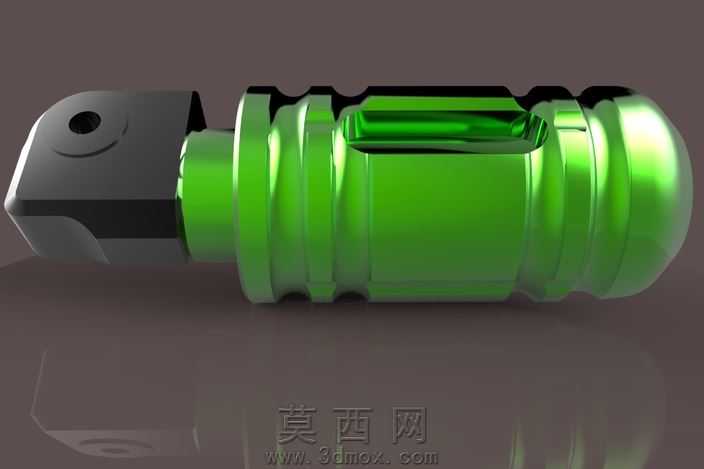

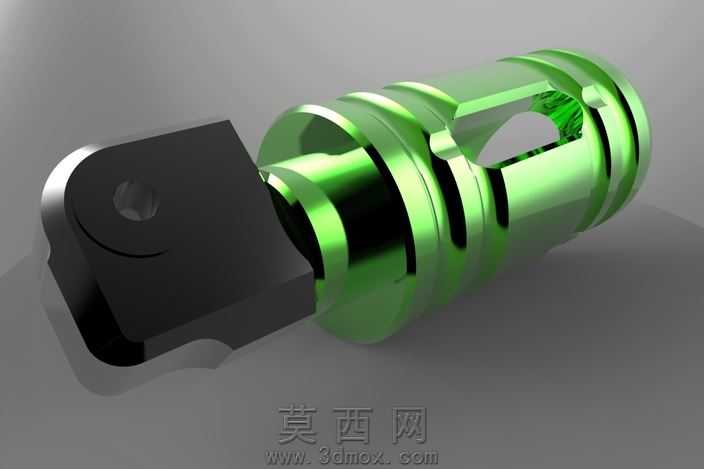

本作品为适配本田车型的摩托车脚踏连接结构三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以脚踏安装端的金属接头作为建模起点，通过拉伸凸台命令构建接头的方形基体，针对安装孔位采用切除拉伸命令精准定位孔径与沉台深度，对接头边缘的过渡倒角采用圆角特征逐边处理，既还原金属机加工件的棱角质感，也避免应力集中的结构缺陷。针对主体橡胶缓冲段，采用旋转凸台命令构建圆柱基体后，通过多组环形切除拉伸生成等距分布的缓冲环槽，槽体边缘做微小圆角过渡，模拟橡胶件硫化成型的自然弧面，同时在橡胶段与金属接头的衔接位置，设计过盈配合的嵌套定位结构，通过同轴心、重合配合完成两个部件的虚拟装配，还原真实产品的装配逻辑。渲染阶段针对不同部件匹配对应材质，金属接头部分采用抛光铝合金材质，调整反射率与粗糙度参数，还原金属机加工后的哑光金属光泽，对表面的安装平面做细微的粗糙度差异处理，模拟铣削加工的表面纹理；橡胶缓冲段采用黑色丁腈橡胶材质，调低材质反射率，添加细微的颗粒质感贴图，还原橡胶件的哑光磨砂触感，避免塑料感失真。场景布光采用三点布光方案，主光源从侧上方45度投射，突出金属接头的棱边高光与橡胶段的环槽层次，辅光源从另一侧补光弱化暗部死黑，顶部添加轮廓光勾勒部件整体轮廓，背景采用浅米色渐变背景，将视觉焦点集中在结构本身。设计过程中充分考虑部件的实际使用场景，金属接头的安装孔位严格匹配本田对应车型的脚踏安装支架尺寸，橡胶段的环槽结构既可以提升骑行时脚部接触的摩擦力，也能在车辆行驶过程中吸收路面传递的小幅振动，提升骑行舒适度，整体结构无冗余特征，所有尺寸均参考实车测绘数据设定，可直接用于改装配件的开发参考、装配模拟演示以及3D打印样件验证，模型各特征保留完整建模历史，支持后续针对不同车型的安装尺寸做参数化调整，适配更多摩托车型的脚踏改装需求。
