三爪自定心卡盘三维创意设计作品

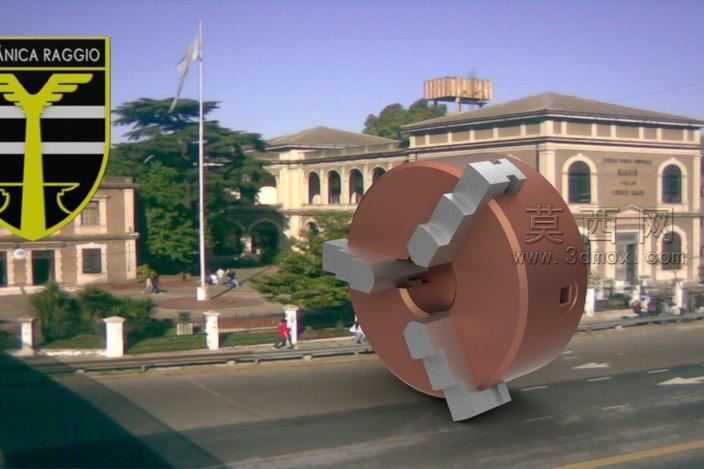

本作品为三爪自定心卡盘的三维创意设计模型，建模阶段以真实三爪卡盘的结构比例为基准，在SolidWorks环境下完成全参数化建模流程。首先进行基体部分的建模，通过旋转凸台命令生成卡盘的盘体主体，精准绘制盘体中心的通孔结构，预留出工件装夹的穿入空间，同时在盘体侧面加工出用于扳手操作的方孔结构，还原真实卡盘的驱动接口特征。随后进行卡爪部分的建模，三个活动卡爪采用完全一致的参数化特征，通过拉伸、切除命令生成卡爪的阶梯夹持面与底部的齿条传动结构，确保三个卡爪能够同步沿盘体的径向导轨做等距移动，实现自定心装夹的核心功能。建模过程中严格还原卡盘内部的平面螺纹传动结构，通过螺旋线扫描、阵列等命令完成盘体内部的螺纹盘特征，保证卡爪与螺纹盘的啮合关系完全符合机械传动原理，所有配合间隙均按照实际工装的装配公差进行预留，避免出现运动干涉问题。材质与渲染阶段，为盘体主体赋予了铜合金材质，调整材质的粗糙度、反射率参数，还原铜质卡盘经过使用后的温润金属质感，表面添加细微的使用划痕与氧化色泽，提升模型的真实感；三个活动卡爪部分赋予了淬硬钢材质，调整金属高光与磨砂质感，区分卡爪与盘体的材质差异，同时在卡爪的夹持齿面添加细微的纹理特征，还原淬火后卡爪的表面加工痕迹。场景渲染阶段采用户外写实环境作为背景，将卡盘模型放置于开阔的街景环境中，通过HDR环境光提供自然的光照效果，添加柔和的阴影投射，让金属材质的反光与环境形成自然呼应，既突出卡盘本身的工业质感，又通过创意化的场景搭配形成视觉反差，强化作品的展示效果。设计思路上，本作品没有局限于传统机械模型的工业场景展示，而是将常见的机床工装配件放置于生活化的户外场景中，通过夸张的尺寸比例营造出超现实的视觉效果，在精准还原机械结构的基础上，赋予工业零件创意化的展示形式，既能够清晰展现三爪卡盘的外部结构与核心部件特征，也通过创意渲染提升了作品的视觉吸引力，可用于机械结构教学、工装部件展示、创意视觉设计等多个场景。
