Axa-Flex系列建筑门窗锁闭结构

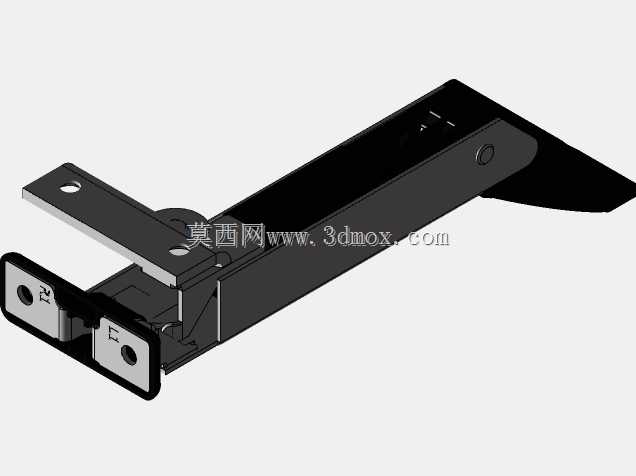

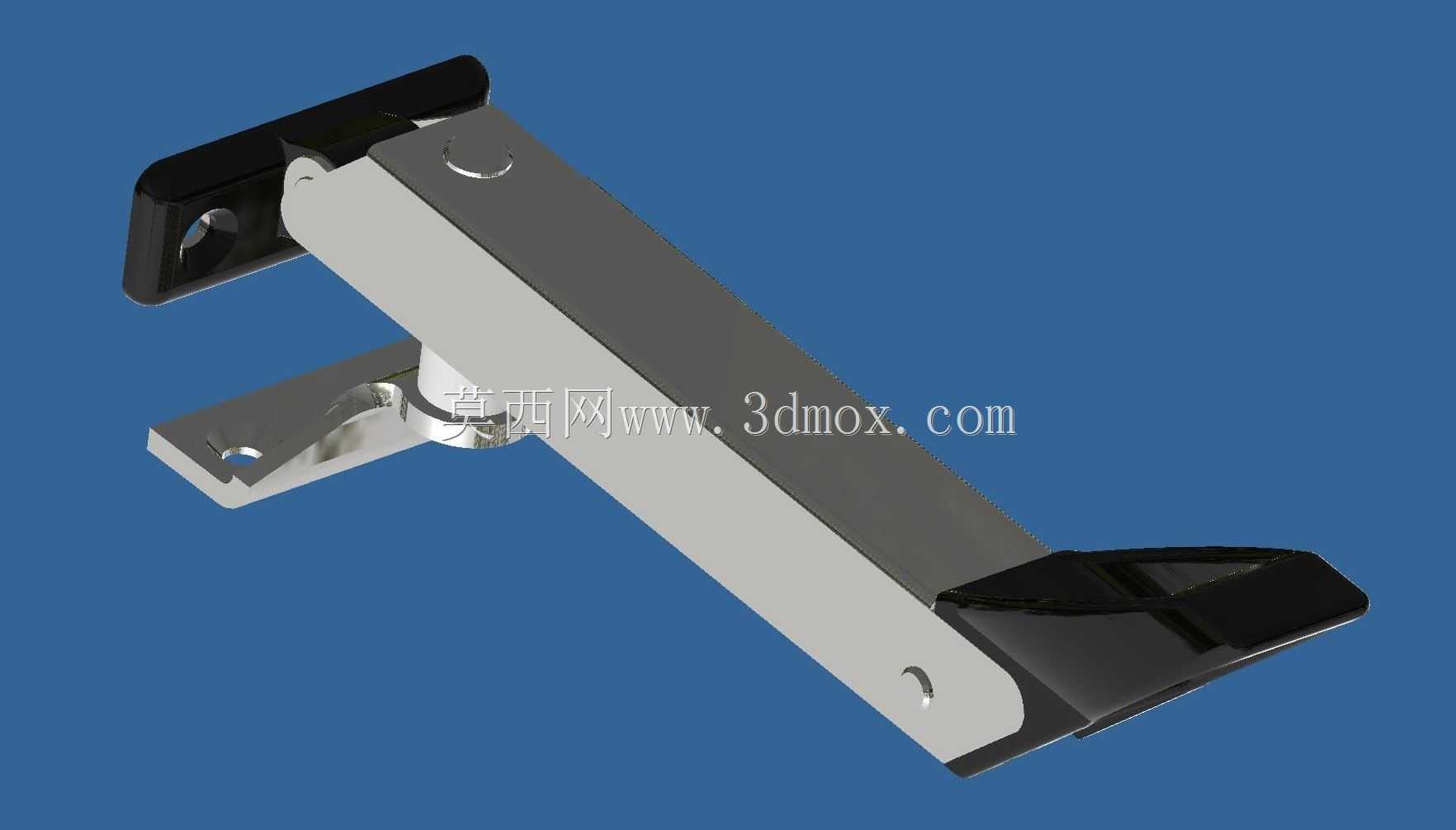

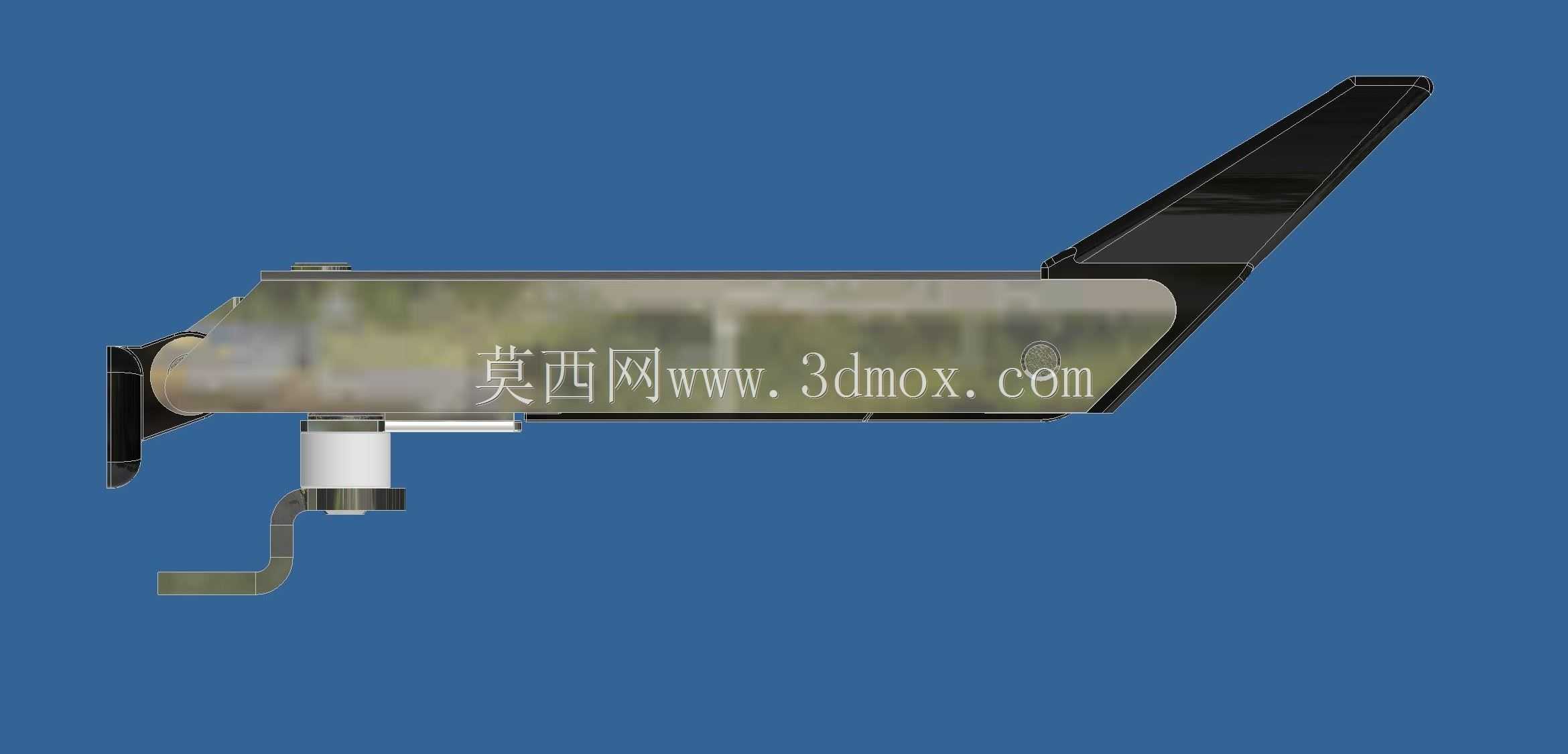

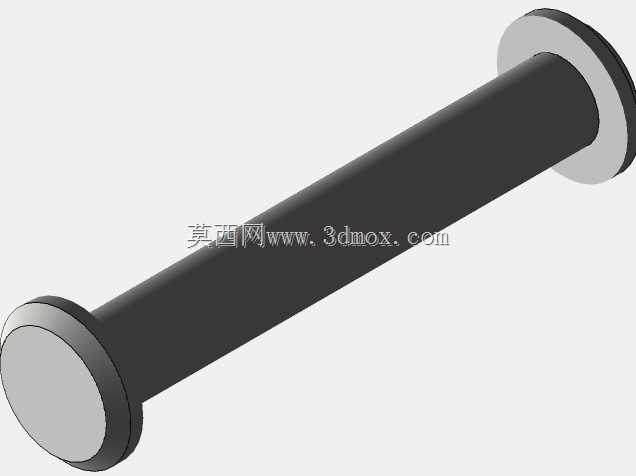

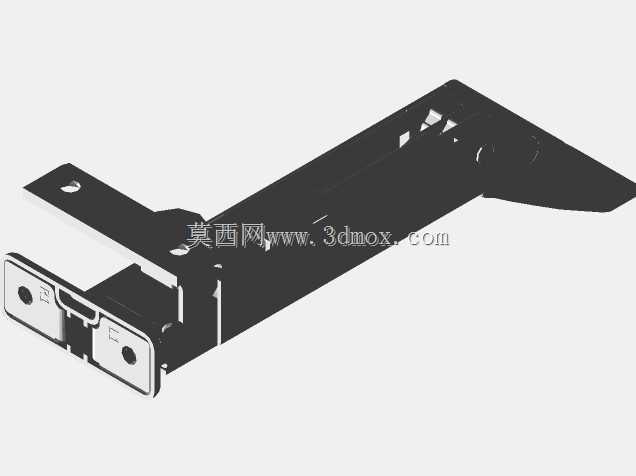

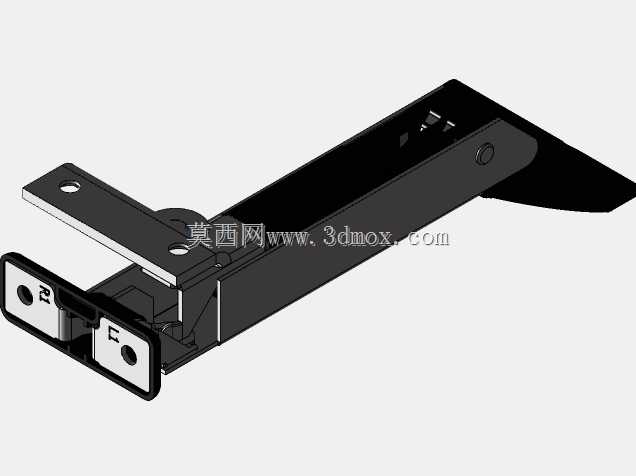

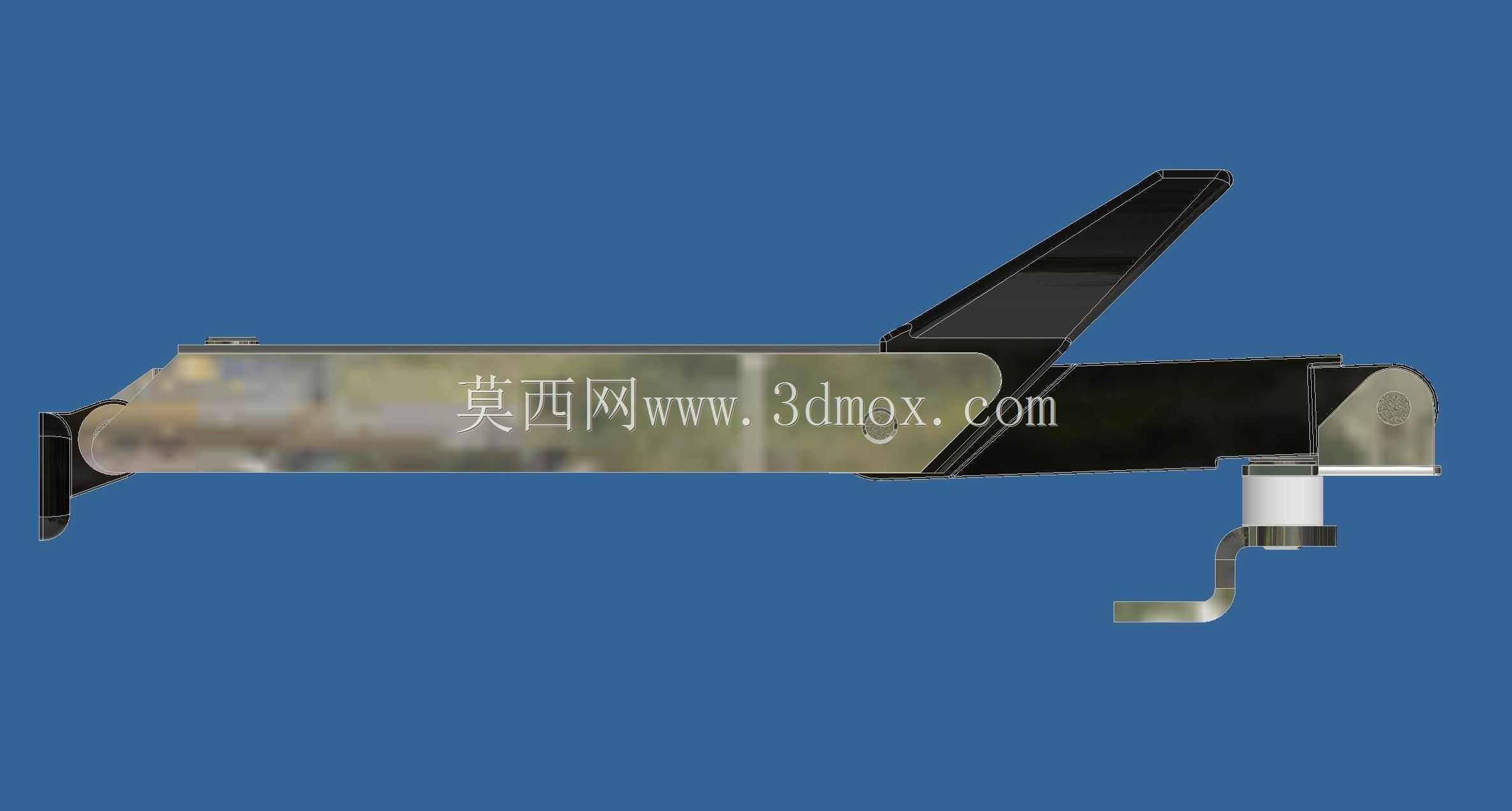

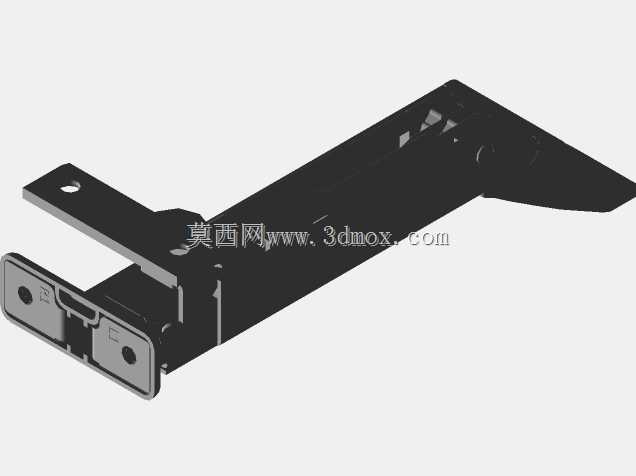

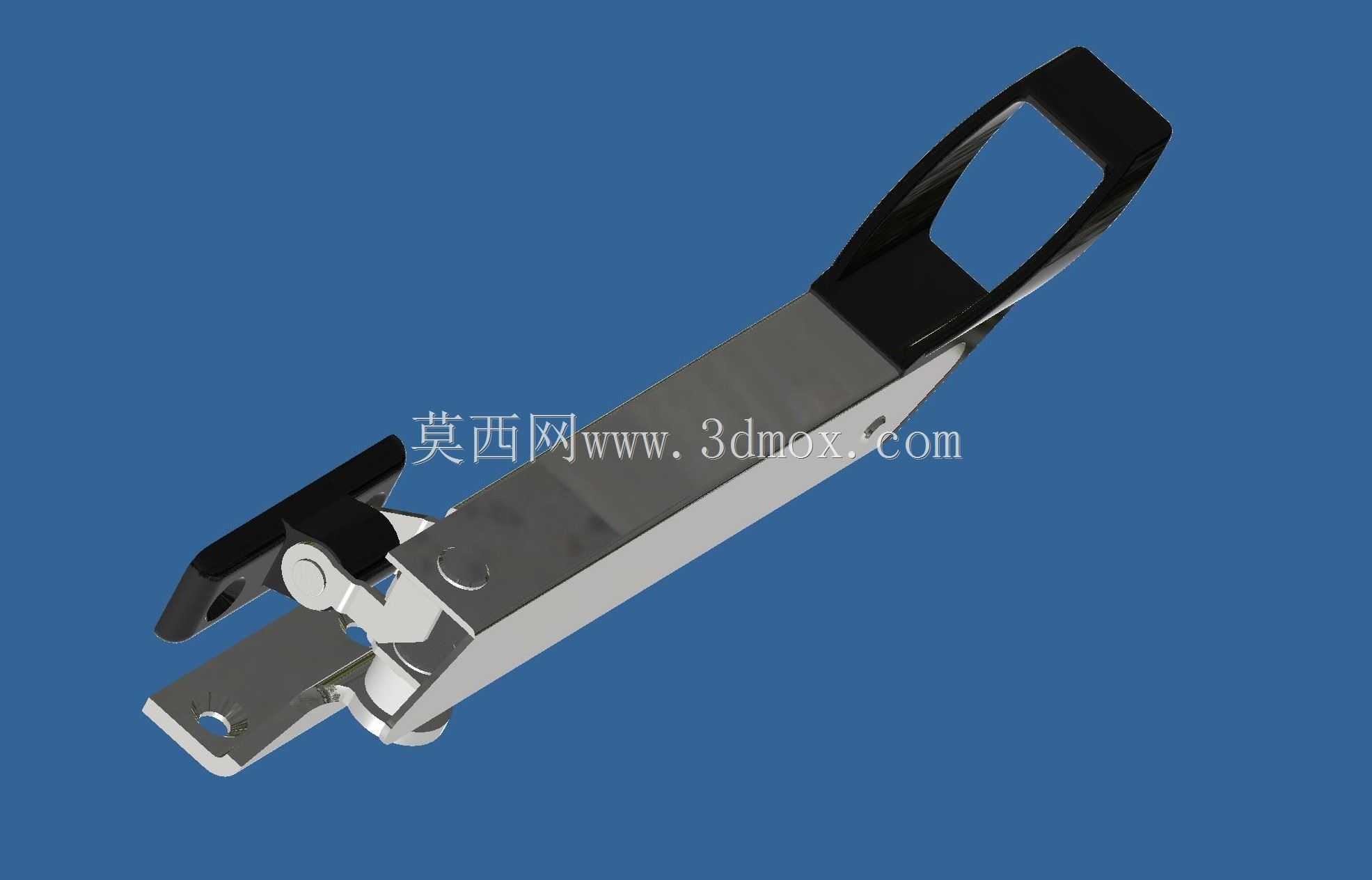

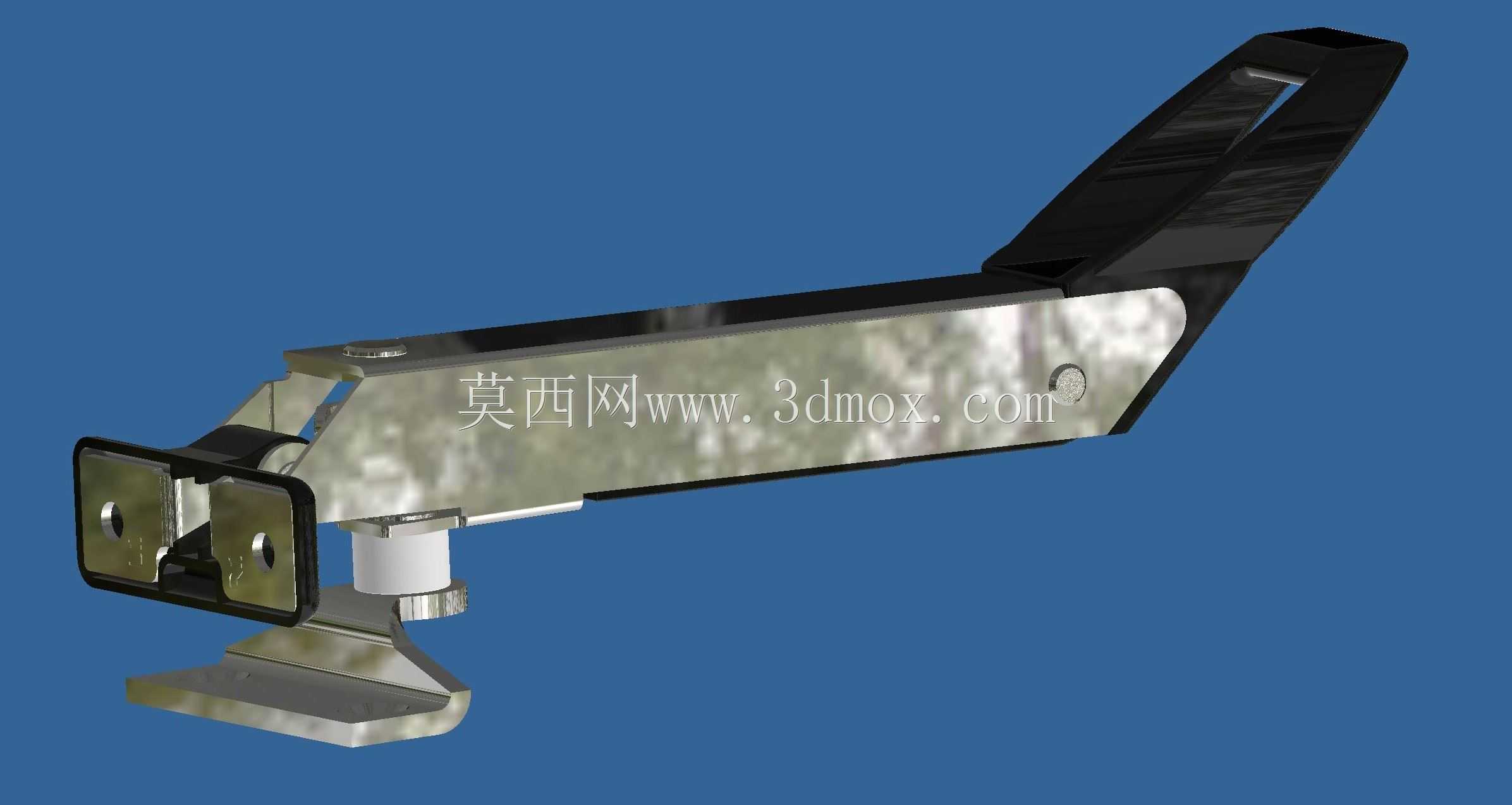

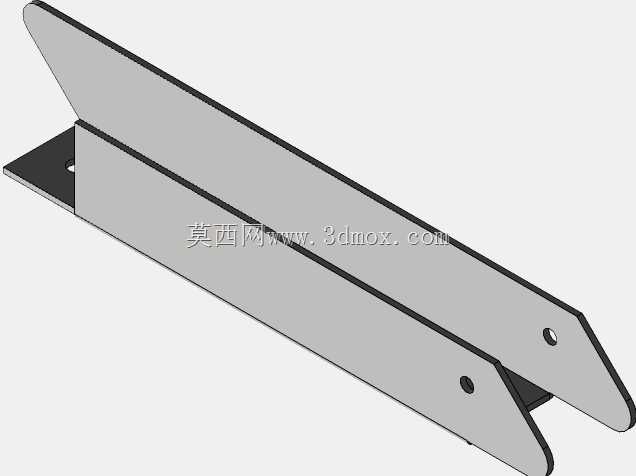

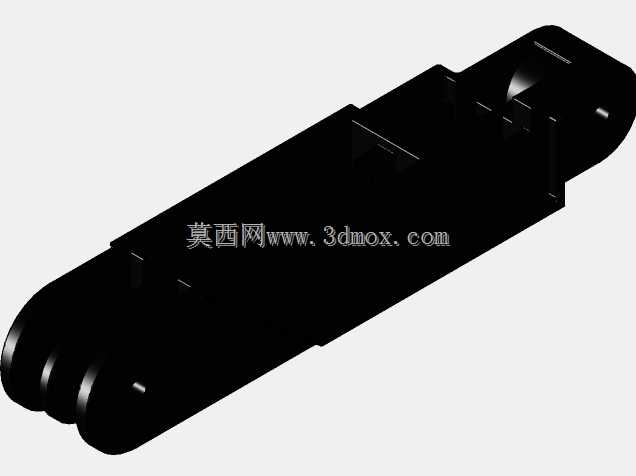

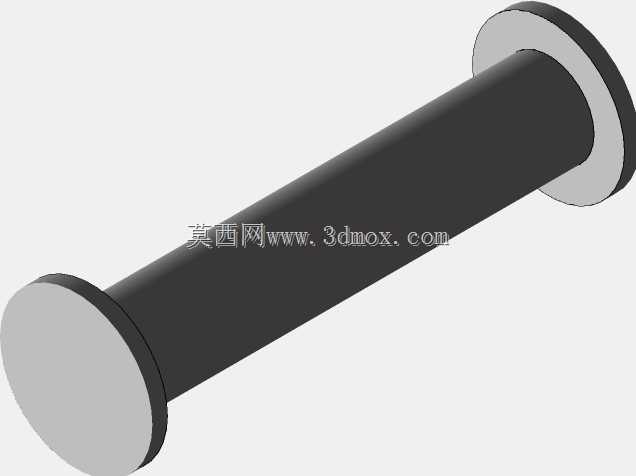

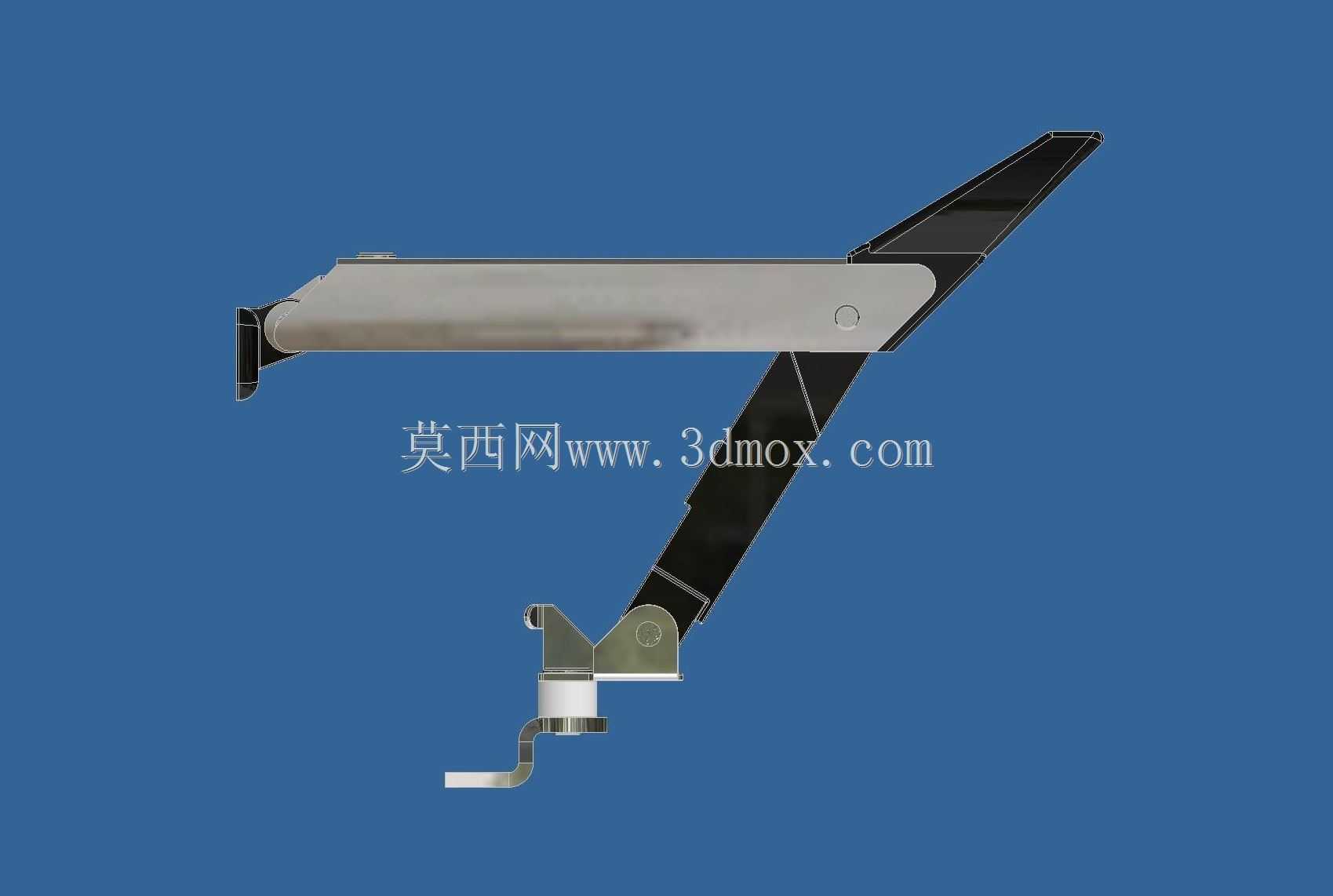

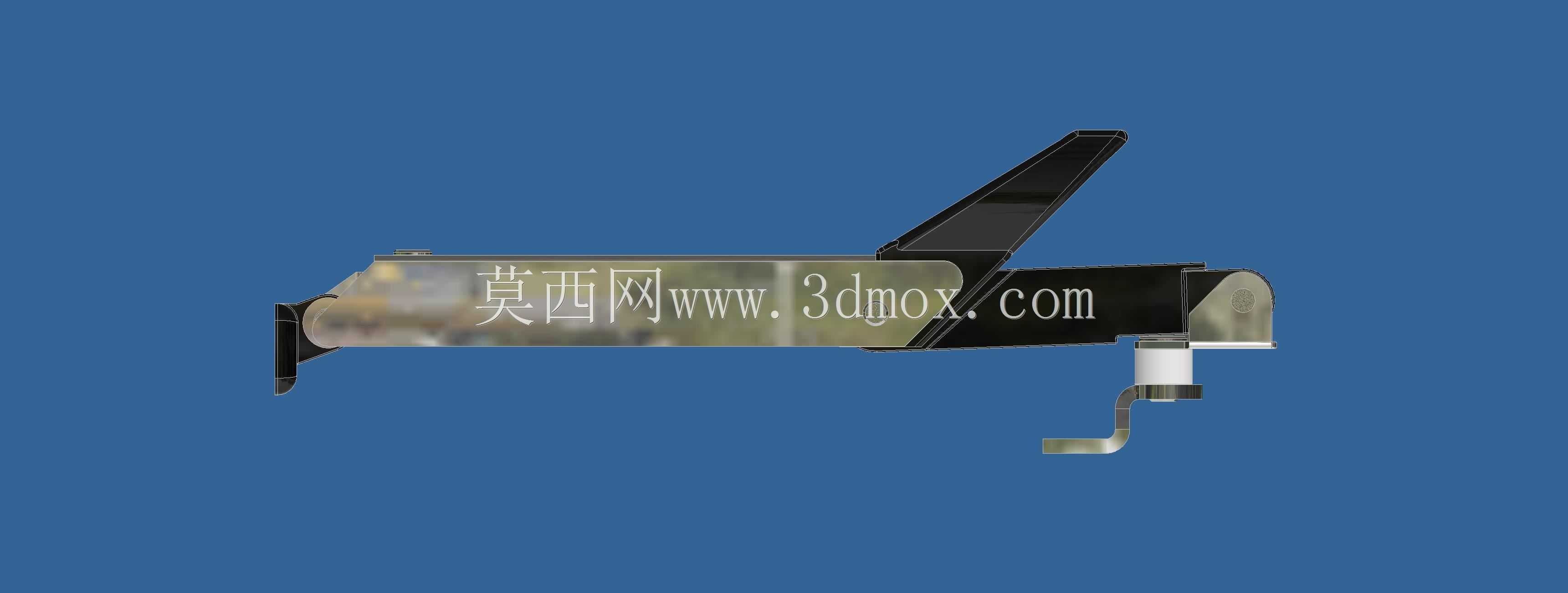

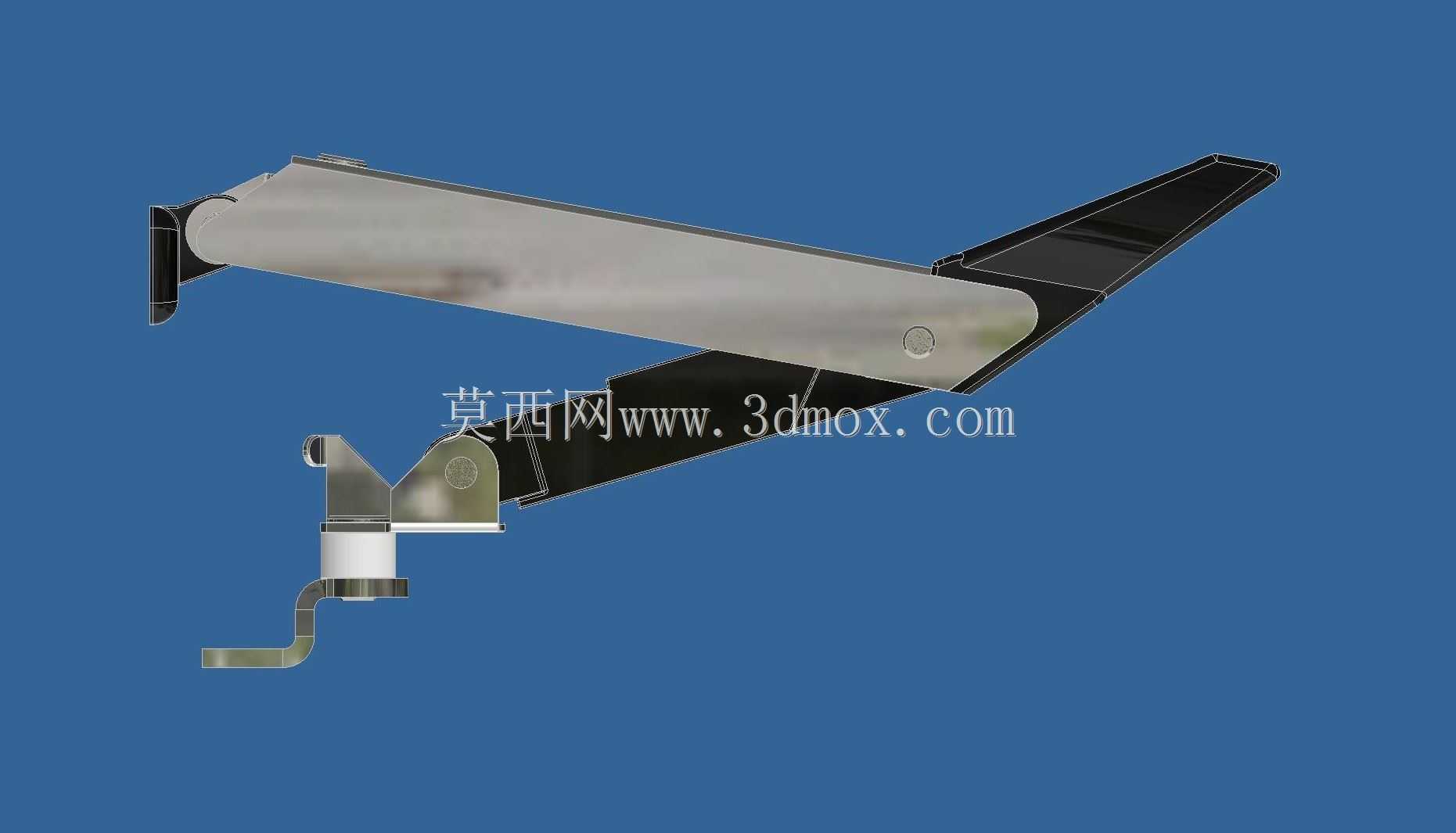

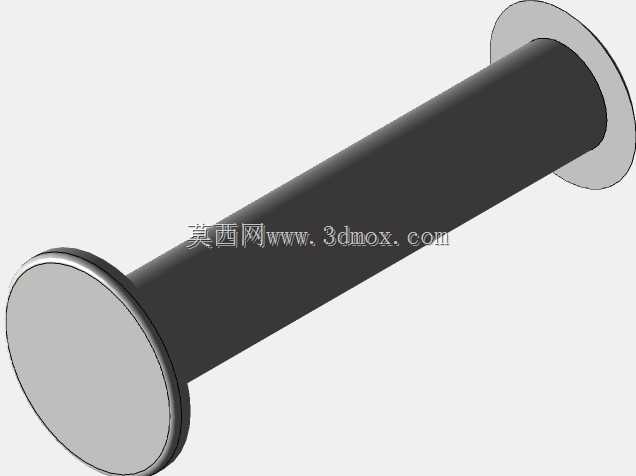

　　这款窗用锁闭构件主要应用于民用住宅、商用办公建筑的外开平开窗、上悬通风窗场景，在日常使用中承担窗扇锁止、密封压紧、防误开防护的核心作用，尤其适配高层住宅外开窗的安全锁闭需求，避免大风天气下窗扇被风压推开出现坠扇风险，同时也能在锁止状态下配合窗扇密封胶条实现框扇间的均匀压紧，降低窗体透风漏雨的概率。从结构设计逻辑来看，整个构件采用分体式安装布局，分为固定在窗框侧的锁座与固定在窗扇侧的锁体两部分，锁体主体采用长条形悬臂式结构，操作端设置了带防滑纹理的扳动扣手，扣手边缘做了圆弧过渡处理，避免日常开关操作时划伤手部，锁体内部的联动转轴采用隐藏式设计，所有转动配合面都预留了合理的装配间隙，既不会因为加工公差出现卡滞，也不会因为间隙过大导致锁闭后出现旷量。

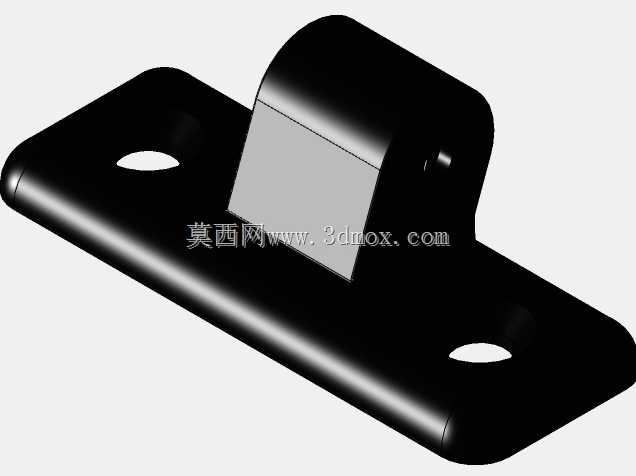

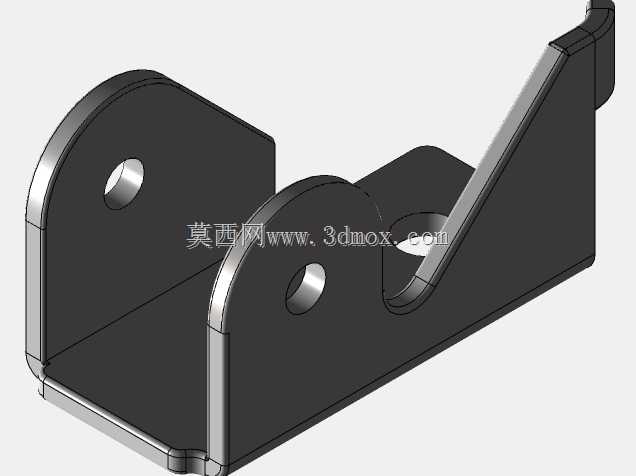

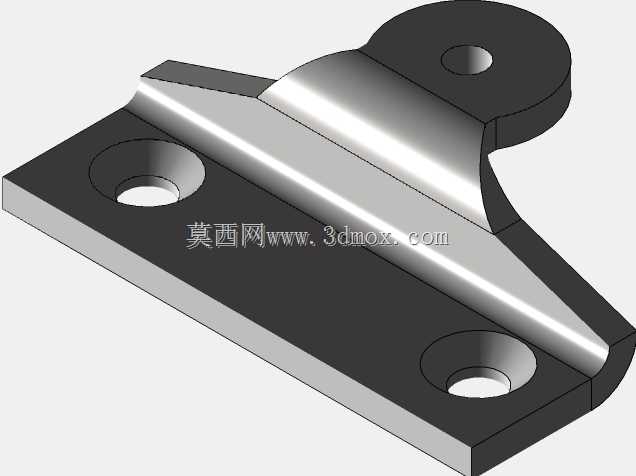

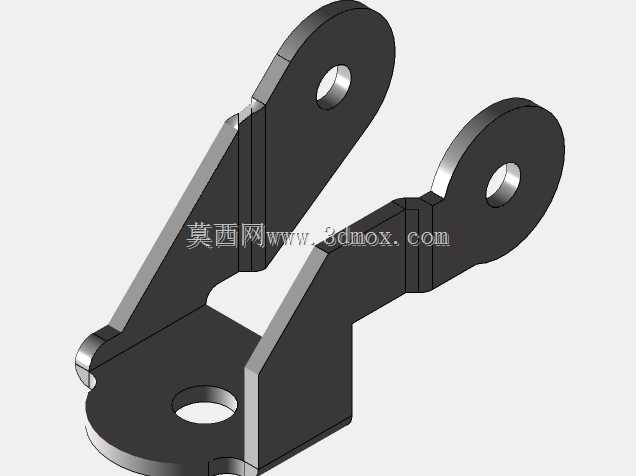

　　锁座部分采用L型折弯钣金结构，上面预留了两个沉头安装孔，安装时可以直接采用自攻螺丝穿过沉孔固定在窗框的型材槽口内，沉孔设计可以让螺丝安装后头部完全埋入锁座平面，不会出现凸起干涉锁体转动的问题。在功能特性上，这款锁具采用扳动式快速锁止逻辑，操作时只需要将扳动扣手向下按压到底，锁体前端的锁钩就会完全卡入锁座的卡槽内，同时锁体的悬臂段会产生微小的弹性形变，对窗扇施加朝向窗框的压紧力，让框扇之间的密封胶条压缩量保持在2-3mm的合理区间，既保证密封性能，也不会因为压紧力过大导致胶条过早老化失效；解锁时只需要向上扳动扣手，锁钩就会脱离锁座卡槽，窗扇可以正常开启，整个操作行程控制在45度范围内，单手即可完成操作，不需要额外施加过大的力，适配不同年龄层用户的使用习惯。

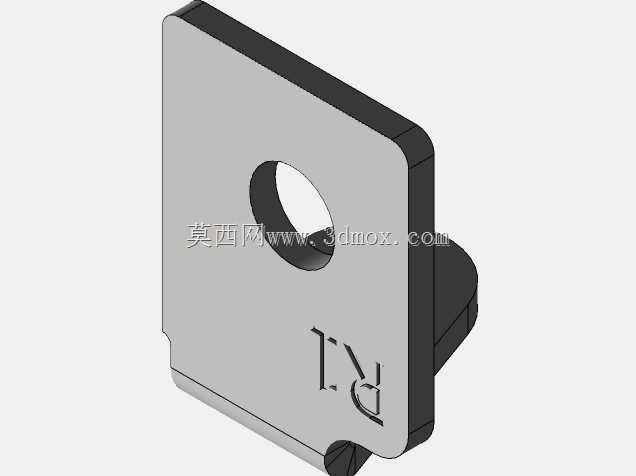

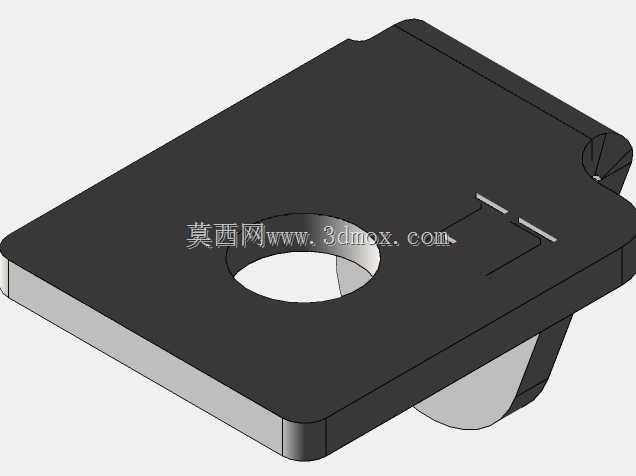

　　从安装边界尺寸来看，锁体主体的总长度控制在120mm左右，宽度为22mm，安装时在窗扇侧需要预留的安装空间深度不小于30mm，锁座的安装基准面与锁体安装基准面的配合公差需要控制在±1mm范围内，否则会出现锁止卡滞或者锁闭不严的问题；锁体两端的黑色端盖采用耐磨工程塑料材质，既可以遮挡内部的金属结构避免锈蚀，也能在锁体转动到极限位置时起到硬限位作用，避免金属部件直接碰撞产生异响和磨损。

　　在实际工程选型中，这款锁具适配型材壁厚在1.4-2.0mm的铝合金窗、塑钢窗型材，不需要额外对型材进行打孔裁切，只需要对应锁体和锁座的安装孔位在型材上预钻直径4.2mm的自攻螺丝底孔即可完成安装，后期维护时也不需要拆卸整个窗体，只需要更换磨损的锁体或者锁座部件即可，维护成本较低。结构建模过程中，所有的配合面都按照实际装配公差做了偏移处理，转动副的位置预留了0.2mm的间隙模拟实际装配中的公差累积，扳动扣手的防滑纹理深度设置为0.5mm，既保证防滑效果，也不会因为纹理过深积累灰尘难以清理；锁体表面的金属质感做了哑光镀铬的效果模拟，和实际量产产品的表面处理工艺保持一致，黑色端盖部分做了细磨砂纹理的处理，还原工程塑料件的实际外观质感。在场景适配性上，这款锁具除了常规的居住建筑窗户外，也可以适配阳光房的立面窗、工业厂房的附属通风窗等场景，锁体的金属结构部分采用镀锌钢板冲压成型，表面做喷塑处理，具备基础的防腐蚀能力，可以适应南方高湿度、北方多沙尘的不同使用环境，长期使用不会出现表面锈蚀、扳动卡滞的问题。
