机加工用宽幅可调式台虎钳结构设计

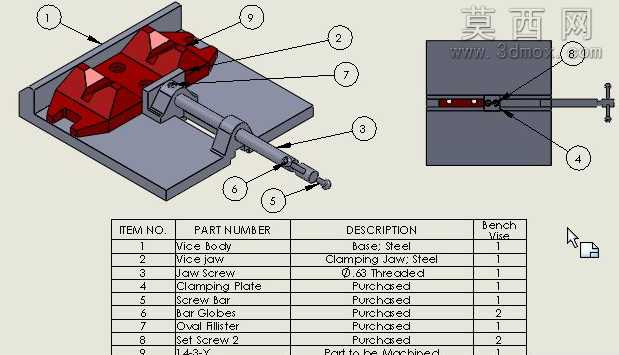

本作品为面向机加工工序设计的宽幅可调式台虎钳三维建模成果，建模过程严格遵循机械工装设计的公差配合规范，完整还原了台虎钳从固定基座到夹紧执行端的全部零件结构。建模阶段首先完成基准件钳体底座的特征构建，采用带加强筋的一体式铸铁结构作为承载基础，底座底部设计有平整定位安装面，可直接固定在机床工作台面，保证装夹整体刚性。随后依次完成活动钳口、传动螺杆、夹紧压板、锁紧螺钉、操作手柄等零件的独立建模，每个零件的尺寸参数均匹配机械设计手册的标准件规范，其中传动螺杆采用梯形螺纹传动结构，建模时精准还原了螺纹牙型轮廓与导程参数，保证螺杆与钳体螺母座的虚拟装配无干涉。装配阶段采用自下而上的装配逻辑，先将固定钳身与底座完成刚性约束，再依次装入传动螺杆、活动钳身、钳口护板、锁紧组件与操作端的球形手柄，所有配合关系均按照实际机械运动逻辑设置，活动钳身可沿底座导轨做平稳直线进给运动，螺杆转动无卡滞，锁紧螺钉可对夹紧状态进行二次锁止，防止加工过程中出现工件松脱。材质渲染阶段针对不同零件的实际用材赋予对应材质属性，钳身与底座采用灰铸铁哑光材质，还原铸件的粗糙金属质感；传动螺杆与锁紧螺钉采用45号钢调质后的亮面金属材质，突出加工面的光洁度；操作手柄球头采用工程塑料材质，区分不同功能部件的视觉特征。设计思路上，该台虎钳针对常规台虎钳钳口宽度不足的问题，加宽了固定与活动钳口的夹持宽度，可适配大尺寸异形零件的装夹需求，钳口表面设计有交叉防滑齿纹，增大与工件接触的摩擦力，同时配备可拆卸式夹紧压板，可针对薄壁类零件实现均匀施压，避免装夹变形。模型附带完整的零件明细BOM表，清晰标注每个零件的编号、名称、材料与数量，其中标准件如锁紧螺钉、操作球头均标注为外购件，钳身、钳口、螺杆等核心零件标注为机加工件，完整还原了工装设计从零件拆分到加工采购的全流程逻辑，可直接用于机械加工工装的设计参考、教学演示或二次优化改型。
