双方法兰连接90度弯角管路接头

　　在工业流体输送、气动回路搭建、真空管路布设等场景中，管路走向的转向连接是管路系统设计中无法回避的结构需求，这类双方法兰结构的90度弯角接头，正是为解决管路直角转向同时保证连接刚性与密封可靠性而设计的结构件。不同于螺纹连接的弯头，法兰式连接的结构能够承受更高的管路压力与机械振动，在中高压流体回路、大口径管路布设场景中应用更为广泛，比如工业冷却系统的管路转向、液压站的阀组外接管路、真空设备的气路连接等工况下，这类接头都能提供稳定的连接性能。

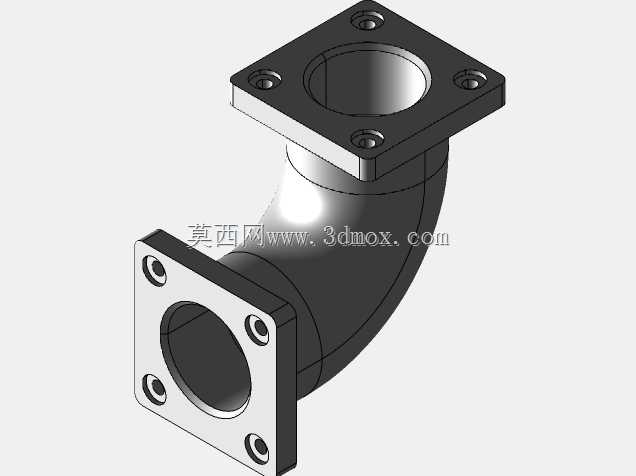

　　从结构设计逻辑来看，该弯头两端均采用方形法兰安装面，每个法兰面均匀布置四个安装孔，孔位采用对称式排布，安装时无需刻意区分周向角度，只要对齐孔位即可完成装配，能够有效降低现场安装的对位难度。法兰面的密封面采用平面结构，可适配非金属平垫片、金属缠绕垫片等多种密封形式，根据输送介质的腐蚀性、温度、压力参数选择对应密封件即可满足不同工况的密封需求。弯头的流道部分采用圆弧过渡结构，而非直角折角结构，这种设计能够大幅降低流体在转向位置的阻力损失，减少流体湍流对管壁的冲刷，同时也能避免管路内的杂质在转角位置堆积，尤其适合输送带有微小固体颗粒的流体介质，或是对管路流阻要求较高的气动、真空回路。

　　从安装边界来看，两端法兰的安装面呈90度垂直排布，设计时需要预留足够的安装操作空间：法兰外侧需要预留螺栓穿入与拧紧的操作空间，弯头的弯曲半径决定了管路转向后的中心距，在进行管路布局时，可根据该弯头的中心距尺寸提前规划管路走向，避免出现安装后与周边设备、结构件发生干涉的问题。法兰上的安装孔为通孔设计，装配时采用螺栓从法兰一侧穿入，另一侧配合螺母锁紧，这种连接方式的优势在于后期维护拆卸方便，无需转动管路本身即可完成接头的拆装更换，对于需要频繁维护、定期更换密封件的管路系统来说，这种结构的维护效率远高于焊接式弯头。

　　在结构强度设计上，弯头的管壁厚度根据常规工况下的压力等级做了等强度优化，弯曲段的壁厚略高于两端法兰连接段的壁厚，因为流体转向时对弯曲段外侧管壁的冲击压力更大，适当增加壁厚能够提升该位置的耐压能力，避免长期使用过程中出现管壁磨损泄漏的问题。法兰与弯管本体的连接位置采用圆弧过渡结构，避免了直角连接处的应力集中问题，在管路受到外力拉扯、振动冲击时，应力能够均匀分散到整个连接区域，不会在连接根部出现应力断裂的情况。

　　实际选型应用时，需要根据管路的通径匹配对应规格的接头，同时核对法兰安装孔的孔距、孔径参数，确保与对接的管路法兰、设备接口尺寸完全匹配，避免出现孔位错位无法安装的问题。如果应用在有腐蚀介质的工况中，还可以根据介质特性选择对应材质的接头，比如普通碳钢材质适用于常规水、油类介质，不锈钢材质则适用于腐蚀性化工介质、食品级流体输送等场景。这类法兰式弯头相比焊接式弯头的另一个优势在于可拆卸重复使用，在设备改造、管路调整时，拆下的接头只要密封面没有出现磕碰损伤，更换密封垫片后即可再次投入使用，能够降低管路系统的改造成本。

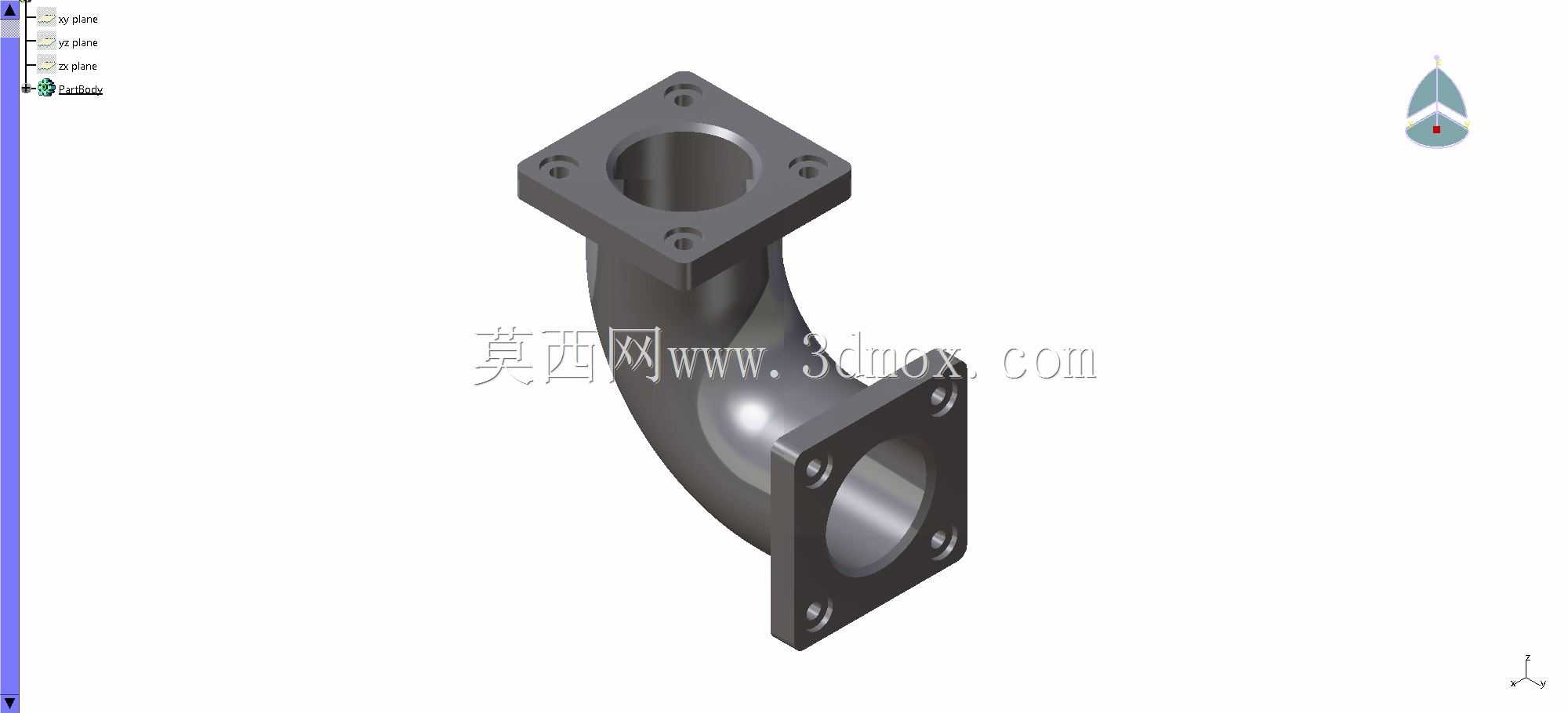

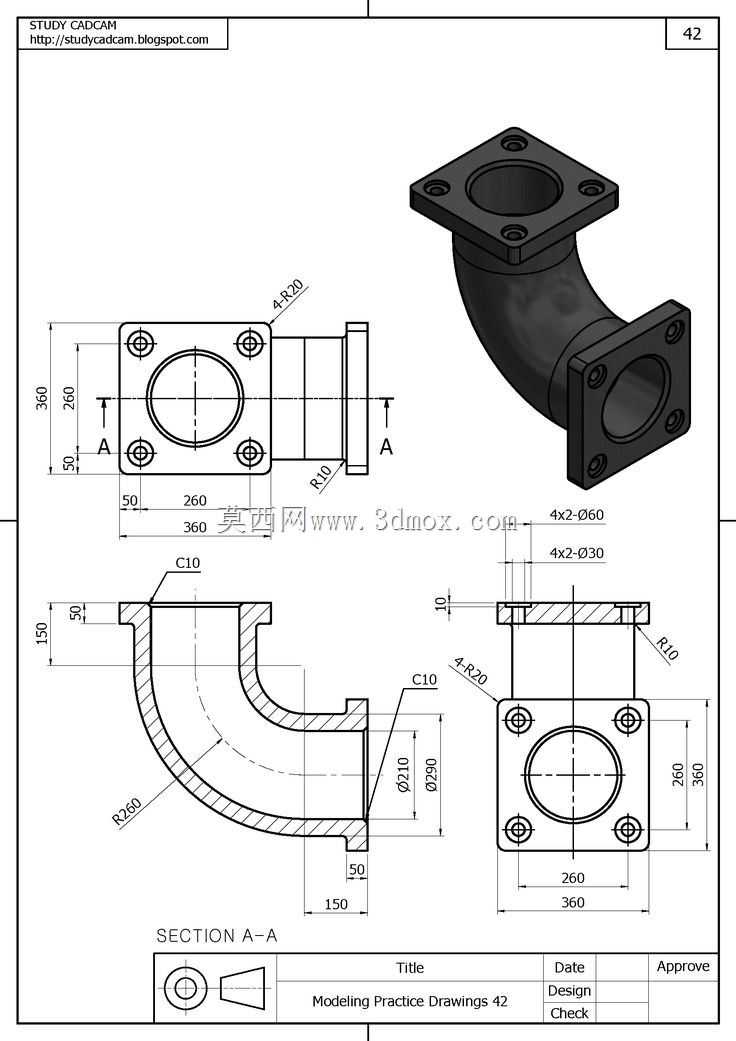

　　在三维建模过程中，这类零件的建模重点在于保证两端法兰的孔位同轴度、法兰面与弯管中心的垂直度，以及流道的圆弧过渡曲面的顺滑性。如果建模时法兰面出现倾斜，安装后会导致密封面压紧力不均匀，容易出现泄漏问题；如果流道曲面出现折角，不仅会增加流阻，还会在3D打印或机加工过程中出现应力集中点，影响零件的实际使用寿命。建模时需要先确定两端法兰的中心距、法兰的外形尺寸、安装孔的位置参数，再通过扫掠特征生成弯管的本体结构，最后对连接位置做倒圆角处理，消除应力集中点，完成整个零件的结构设计。
